イマオコーポレーション

ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）

Name: ガイドローラー（H型、ダブルベアリング）（GRL-S2-H）
Brand: イマオコーポレーション
SKU: 221000385203
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 2,521円～4,997円

税込単価: 2,773円～5,497円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

樹脂製ガイドローラーF型（GRL-P-F-SUS）

通常価格(税別)： 1,018円 (税込価格：1,120円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ガイドローラー（H型、シングルベアリング）（GRL-H）

通常価格(税別)： 1,862円 (税込価格：2,048円)

通常出荷日：在庫品1日目

角型レール用ガイドローラーです。【特長】・各種スライド扉や搬送用のローラーに最...

詳細情報を確認する

ローラ種類
Ｈ型
軸種類
軸なし(丸穴)
ローラ材質
スチール
ライニング材質
なし
ベアリング
ダブル
ベアリング材質
スチール
表面処理
無電解ニッケルメッキ
特性
1

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報

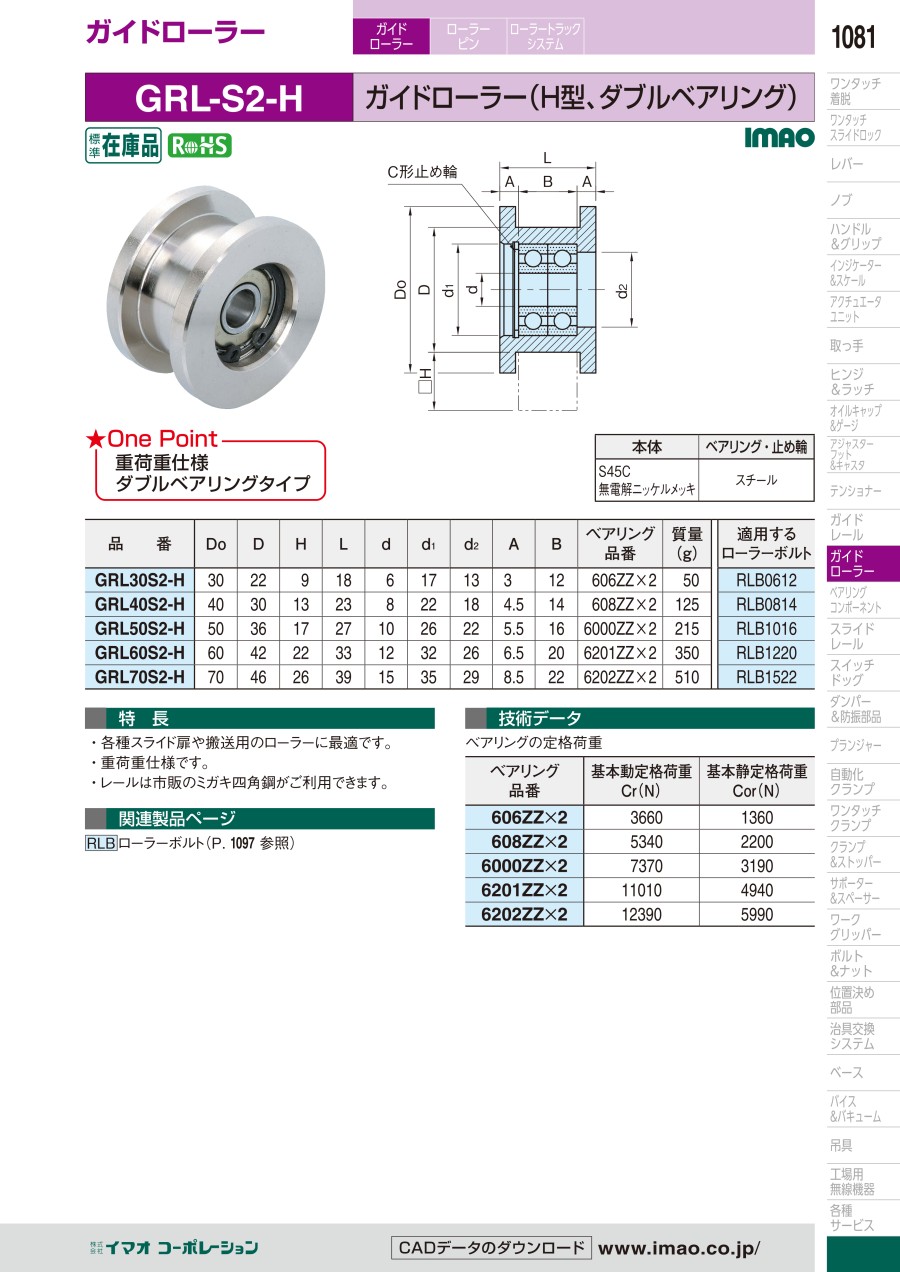

カタログ

商品情報

外形図

製品仕様

本体：S45C、無電解ニッケルメッキ
ペアリング・止め輪：スチール

技術データ（ベアリングの定格荷重）

べアリング型番	基本動定格荷重 Cr（N）	基本静定格荷重 Cor（N）
606ZZ×2	3,660	1,360
608ZZ×2	5,340	2,200
6000ZZ×2	7,370	3,190
6201ZZ×2	11,010	4,940
6202ZZ×2	12,390	5,990

規格表

型番	Do	D	T	L	d	d₁	d₂	A	B	べアリング型番	質量（g）	適用するローラーボルト
GRL30S2-H	30	22	10	18	6	17	13	3	12	606ZZ×2	50	RLB0612
GRL40S2-H	40	30	14	23	8	22	18	4.5	14	608ZZ×2	125	RLB0814
GRL50S2-H	50	36	18	27	10	26	22	5.5	16	6000ZZ×2	215	RLB1016
GRL60S2-H	60	42	23	33	12	32	26	6.5	20	6201ZZ×2	350	RLB1220
GRL70S2-H	70	46	28	39	15	35	29	8.5	22	6202ZZ×2	510	RLB1522

型番リスト

表示件数

型番

外径

(mm)

底部径

(mm)

ローラ幅

(mm)

ローラ底部幅

(mm)

RoHS?

最小発注数量

30	22	18	10	10	1個
40	30	23	14	10	1個
50	36	27	18	10	1個
60	42	33	23	10	1個
70	46	39	28	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,521円 ( 2,773円 )	在庫品1日目当日出荷可能
3,188円 ( 3,507円 )	在庫品1日目当日出荷可能
3,738円 ( 4,112円 )	在庫品1日目当日出荷可能
4,034円 ( 4,437円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

角型レール用ガイドローラーです。
【特長】
・各種スライド扉や搬送用のローラーに最適です。
・重荷重仕様です。
・レールは市販のミガキ四角鋼がご利用できます。
・スライド扉や搬送用のローラーに最適な重荷重仕様のガイドローラーです（H型ダブルベアリング）。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
