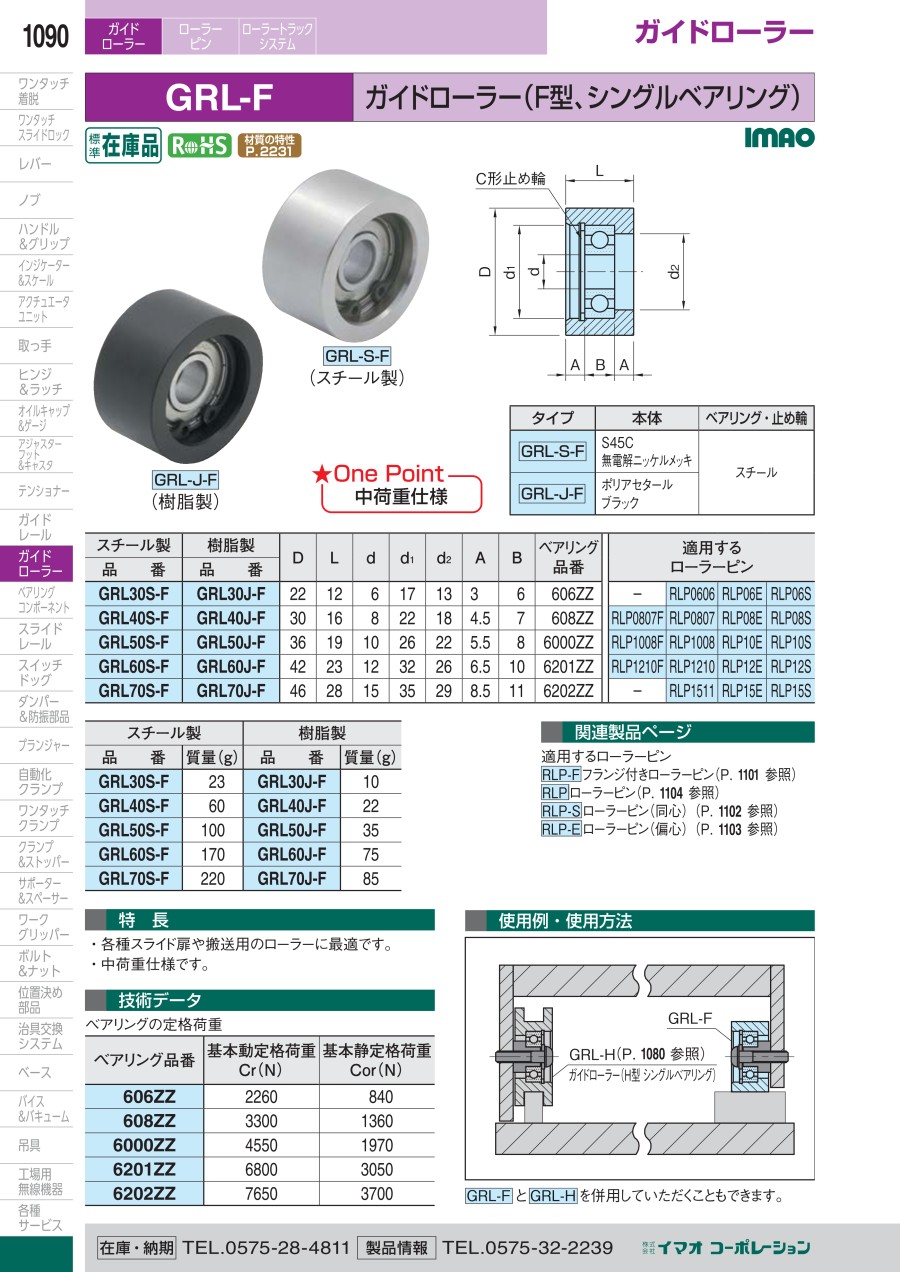

ガイドローラー（F型）（GRL-F）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,664円～3,189円
- 税込単価
- 1,830円～3,508円
フラット形状ガイドローラーです。【特長】・中荷重仕様です。・レールは市販のミガ...
詳細情報を確認する
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
樹脂製
スチール製
- GRL-S-F（本体：S45C、無電解ニッケルメッキ、ペアリング・止め輪：スチール）
- GRL-J-F（本体：ポリアセタール、ブラック、ペアリング・止め輪：スチール）
| スチール製 | 樹脂製 | ||
|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） |
| GRL30S-F | 23 | GRL30J-F | 10 |
| GRL40S-F | 60 | GRL40J-F | 22 |
| GRL50S-F | 100 | GRL50J-F | 35 |
| GRL60S-F | 170 | GRL60J-F | 75 |
| GRL70S-F | 220 | GRL70J-F | 85 |
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 606ZZ | 2,260 | 840 |
| 608ZZ | 3,300 | 1,360 |
| 6000ZZ | 4,550 | 1,970 |
| 6201ZZ | 6,800 | 3,050 |
| 6202ZZ | 7,650 | 3,700 |
規格表
| スチール製 | 樹脂製 | D | L | d | d1 | d2 | A | B | ベアリング型番 | 適用するローラーピン | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | ||||||||||||
| GRL30S-F | GRL30J-F | 22 | 12 | 6 | 17 | 13 | 3 | 6 | 606ZZ | - | RLP0606 | RLP06E | RLP06S |
| GRL40S-F | GRL40J-F | 30 | 16 | 8 | 22 | 18 | 4.5 | 7 | 608ZZ | RLP0807F | RLP0807 | RLP08E | RLP08S |
| GRL50S-F | GRL50J-F | 36 | 19 | 10 | 26 | 22 | 5.5 | 8 | 6000ZZ | RLP1008F | RLP1008 | RLP10E | RLP10S |
| GRL60S-F | GRL60J-F | 42 | 23 | 12 | 32 | 26 | 6.5 | 10 | 6201ZZ | RLP1210F | RLP1210 | RLP12E | RLP12S |
| GRL70S-F | GRL70J-F | 46 | 28 | 15 | 35 | 29 | 8.5 | 11 | 6202ZZ | - | RLP1511 | RLP15E | RLP15S |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
1,664円 ( 1,830円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
2,388円 ( 2,627円 ) | 3日目 |
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
3,089円 ( 3,398円 ) | 在庫品1日目当日出荷可能 |
2,989円 ( 3,288円 ) | 在庫品1日目当日出荷可能 |
3,189円 ( 3,508円 ) | 在庫品1日目当日出荷可能 |
3,089円 ( 3,398円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フラット形状ガイドローラーです。
【特長】
・中荷重仕様です。
・レールは市販のミガキ鋼が利用可能です。
・本体材質は、スチール製と樹脂製を用意します。
・各種スライド扉や搬送用のローラーに最適です。
カタログ
