ガイドローラー（V型、シングルベアリング）（GRL-SH1-V）
- 通常単価(税別)
- 4,034円～4,497円
- 税込単価
- 4,437円～4,947円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
傷に強い焼き入れタイプのガイドローラーです。【特長】・各種スライド扉や搬送用ローラに最適です。・中荷重...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

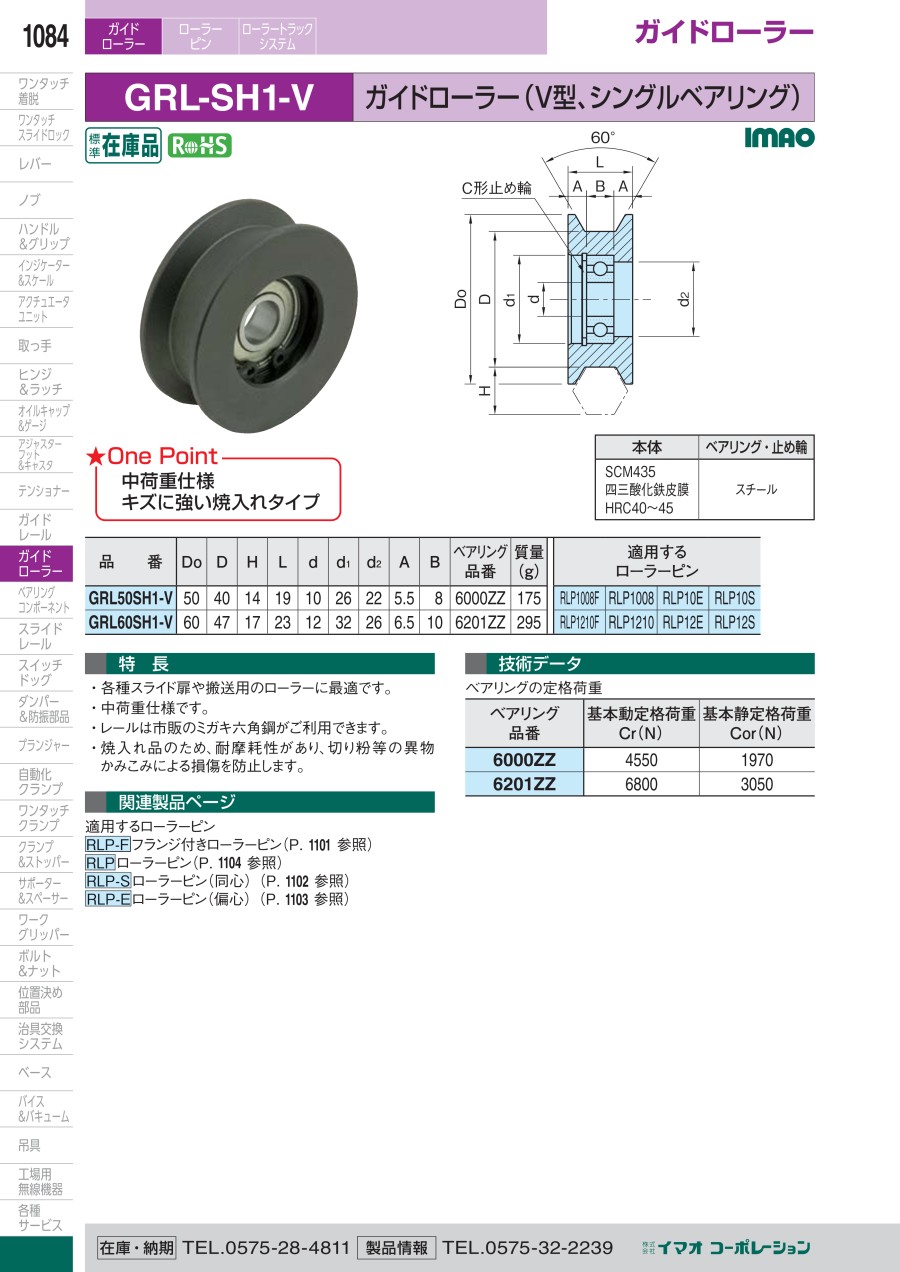

商品情報
外形図
製品仕様
外観
- 本体：SCM435、HRC40～45、四三酸化鉄皮膜
- ペアリング・止め輪：スチール
技術データ（ベアリングの定格荷重）
| ベアリング型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cr（N） |
|---|---|---|
| 6000ZZ | 4,550 | 1,970 |
| 6201ZZ | 6,800 | 3,050 |
規格表
| 型番 | Do | D | H | L | d | d1 | d2 | A | B | ベアリング型番 | 質量 （g） | 適用するローラーピン | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL50SH1-V | 50 | 40 | 14 | 19 | 10 | 26 | 22 | 5.5 | 8 | 6000ZZ | 175 | RLP1008F | RLP1008 | RLP10E | RLP10S |
| GRL60SH1-V | 60 | 47 | 17 | 23 | 12 | 32 | 26 | 6.5 | 10 | 6201ZZ | 295 | RLP1210F | RLP1210 | RLP12E | RLP12S |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,034円 ( 4,437円 ) | 在庫品1日目当日出荷可能 |
4,497円 ( 4,947円 ) | 3日目 |
詳細情報
基本情報
傷に強い焼き入れタイプのガイドローラーです。
【特長】
・各種スライド扉や搬送用ローラに最適です。
・中荷重仕様です。
・レールは市販のミガキ六角鋼がご利用できます。
・焼入れ品のため、耐摩耗性があり、切り粉等の異物かみこみによる損傷を防止します。
