ガイドローラー（R型）（GRL-R）

Name: ガイドローラー（R型）（GRL-R）
Brand: イマオコーポレーション
SKU: 221000383616
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 1,816円～6,497円

税込単価: 1,998円～7,147円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ガイドローラー（H型、シングルベアリング）（GRL-H）

通常価格(税別)： 1,862円 (税込価格：2,048円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ガイドローラー（Y型）（GRL-Y）

4.3

通常価格(税別)： 1,862円 (税込価格：2,048円)

通常出荷日：在庫品1日目

丸型レール用ガイドローラーです。【特長】・各種スライド扉や搬送用のローラーに最...

詳細情報を確認する

ローラ種類
Ｒ型
軸種類
軸なし(丸穴)
ライニング材質
なし
ベアリング
シングル

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

GRL-S-R（スチール製）

GRL-SH-R（スチール製、焼き入れ品）

GRL-J-R（樹脂製）

GRL-R-SUS（SUS製）

材質

タイプ	本体	ベアリング	止め輪
GRL-S-R	S45C 無電解ニッケルメッキ	スチール	スチール
GRL-SH-R	SCM435 四三酸化鉄皮膜 HRC40～45
GRL-J-R	ポリアセタールブラック
GRL-R-SUS	SUS303	SUS440C	SUS304

スチール製		焼入れ品、スチール製		樹脂製		SUS製
型番	質量（g）	型番	質量（g）	型番	質量（g）	型番	質量（g）
GRL30S-R	35	-	-	GRL30J-R	13	-	-
GRL40S-R	90	-	-	GRL40J-R	25	GRL40-R-SUS	90
GRL50S-R	155	GRL50SH-R	155	GRL50J-R	45	GRL50-R-SUS	155
GRL60S-R	260	GRL60SH-R	260	GRL60J-R	80	GRL60-R-SUS	260
GRL70S-R	460	-	-	GRL70J-R	125	-	-

技術データ（ベアリングの定格荷重）

ベアリング型番	基本動定格荷重 N（Cr）	基本静定格荷重 N（Cor）
606ZZ	2,260	840
608ZZ	3,300	1,360
6000ZZ	4,550	1,970
6201ZZ	6,800	3,050
6202ZZ	7,650	3,700

規格表

サイズ		Do	D	R	D₁	L	d	d₁	d₂	A	B	ベアリング型番	適用するローラーピン				適用するローラーレール
サイズ		Do	D	R	D₁	L	d	d₁	d₂	A	B	ベアリング型番	適用するローラーピン				適用するローラーレール	GRL-S-R GRL-SH-R GRL-J-R GRL-R-SUS	30	30	22	R4.5	31	12	6	17	13	3	6	606ZZ	-	RLP0606	RLP06E	RLP06S	-
40	40	30	R5.5	41	16	8	22	18	4.5	7	608ZZ	RLP0807F	RLP0807	RLP08E	RLP08S	-
50	50	38	R6.5	51	19	10	26	22	5.5	8	6000ZZ	RLP1008F	RLP1008	RLP10E	RLP10S	RLR12
60	60	44	R8.5	61	23	12	32	26	6.5	10	6201ZZ	RLP1210F	RLP1210	RLP12E	RLP12S	RLR16
70	70	51	R10.5	72	28	15	35	29	8.5	11	6202ZZ	-	RLP1511	RLP15E	RLP15S	-

型番リスト

表示件数

型番

ローラ材質

外径

(mm)

底部径

(mm)

ローラ幅

(mm)

ベアリング材質

表面処理

特性

耐摩耗性

トラスココード

RoHS?

最小発注数量

[樹脂] 樹脂	30	22	12	スチール	なし	1	-	432-5869	10	1個
[スチール] スチール	30	22	12	スチール	無電解ニッケルメッキ	1	-	432-5907	10	1個
ステンレス	40	30	16	[ステンレス] ステンレス	なし	1	-	-	10	1個
[樹脂] 樹脂	40	30	16	スチール	なし	1	-	432-5940	10	1個
[スチール] スチール	40	30	16	スチール	無電解ニッケルメッキ	1	-	432-5982	10	1個
ステンレス	50	38	19	[ステンレス] ステンレス	なし	1	-	-	10	1個
[樹脂] 樹脂	50	38	19	スチール	なし	1	-	432-6024	10	1個
[スチール] スチール	50	38	19	スチール	無電解ニッケルメッキ	1	-	432-6067	10	1個
[スチール] スチール	50	38	19	スチール	四三酸化鉄皮膜	-	1	-	10	1個
ステンレス	60	44	23	[ステンレス] ステンレス	なし	1	-	-	10	1個
[樹脂] 樹脂	60	44	23	スチール	なし	1	-	432-6105	10	1個
[スチール] スチール	60	44	23	スチール	無電解ニッケルメッキ	1	-	432-6148	10	1個
[スチール] スチール	60	44	23	スチール	四三酸化鉄皮膜	-	1	-	10	1個
[樹脂] 樹脂	70	51	28	スチール	なし	1	-	-	10	1個
[スチール] スチール	70	51	28	スチール	無電解ニッケルメッキ	1	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,021円 ( 2,223円 )	在庫品1日目当日出荷可能
1,816円 ( 1,998円 )	在庫品1日目当日出荷可能
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
2,388円 ( 2,627円 )	在庫品1日目当日出荷可能
2,288円 ( 2,517円 )	在庫品1日目当日出荷可能
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能
2,589円 ( 2,848円 )	在庫品1日目当日出荷可能
4,034円 ( 4,437円 )	在庫品1日目当日出荷可能
6,497円 ( 7,147円 )	在庫品1日目当日出荷可能
3,243円 ( 3,567円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	在庫品1日目当日出荷可能
4,089円 ( 4,498円 )	在庫品1日目当日出荷可能
3,797円 ( 4,177円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

丸型レール用ガイドローラーです。
【特長】
・各種スライド扉や搬送用のローラーに最適です。
・中荷重仕様です。
・レールは、RLRローラ－レールがご利用できます。
・本体材質は、スチール製と樹脂製を用意します。
・焼入れ品は耐磨耗性があり、切り粉等の異物かみこみによる損傷を防止します。
・R型の場合、対象レールが丸型形状でレールに切粉が残りにくいです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

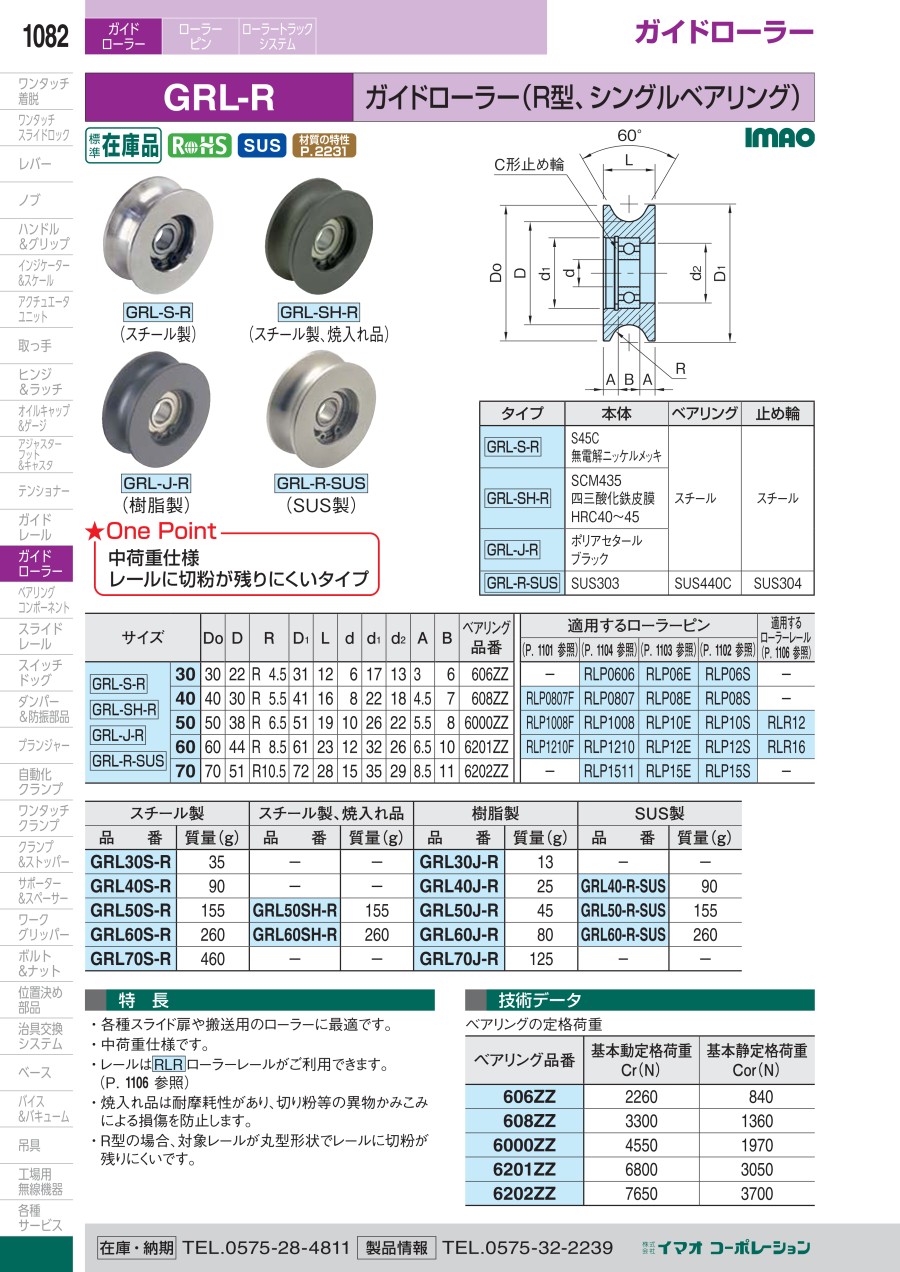

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
