ガイドローラー（H型、シングルベアリング）（GRL-H）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,862円～6,497円
- 税込単価
- 2,048円～7,147円
角型レール用ガイドローラです。【特長】・各種スライド扉や搬送用のローラーに最適...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が16型番あります。
商品情報

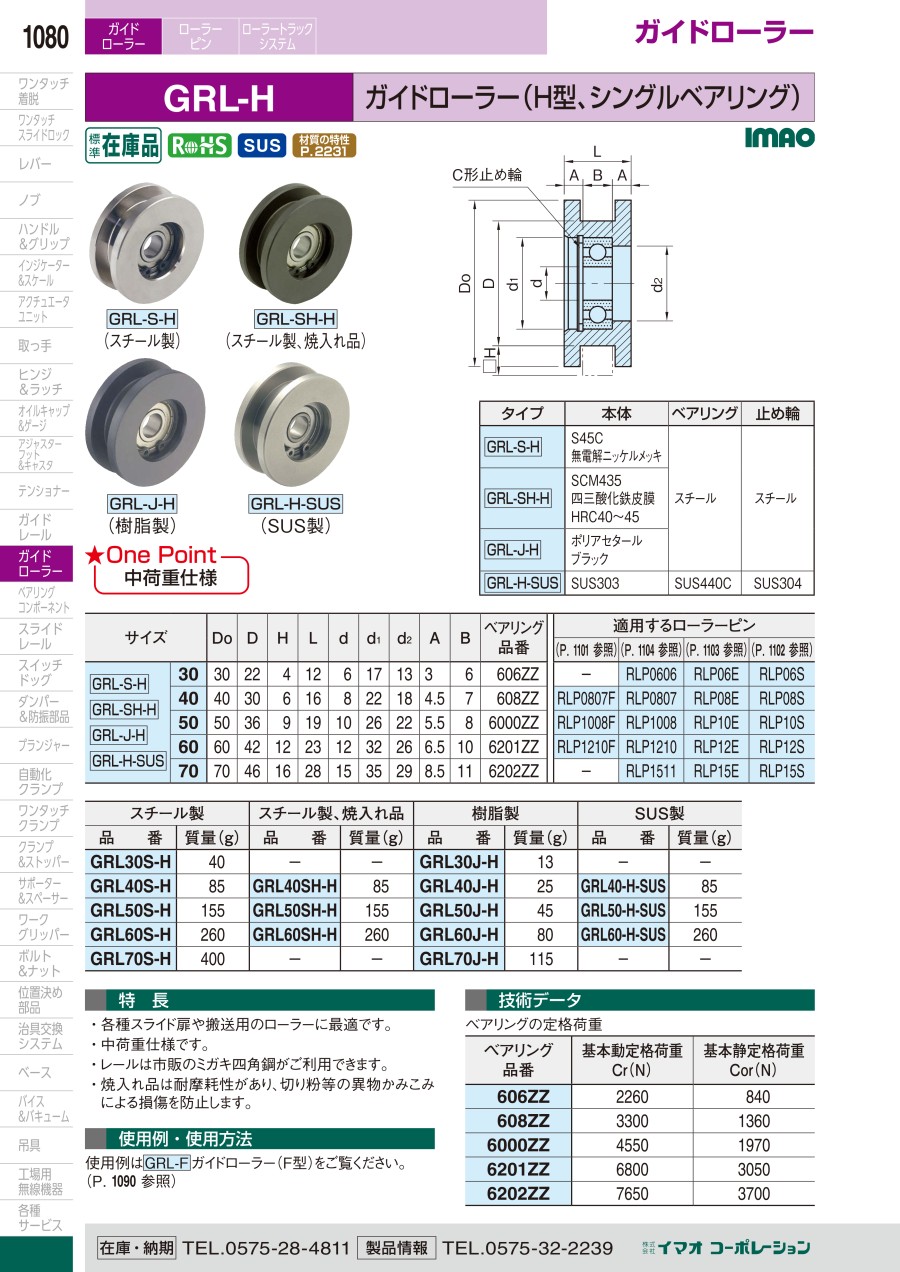

外形図
製品仕様
GRL-S-H（スチール製）
GRL-SH-H（スチール製、焼き入れ品）
GRL-J-H（樹脂製）
GRL-H-SUS（SUS製）
| スチール製 | スチール製、焼入れ品 | 樹脂製 | SUS製 | ||||
|---|---|---|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | 型番 | 質量（g） | 型番 | 質量（g） |
| GRL30S-H | 40 | - | - | GRL30J-H | 13 | - | - |
| GRL40S-H | 85 | GRL40SH-H | 85 | GRL40J-H | 25 | GRL40-H-SUS | 85 |
| GRL50S-H | 155 | GRL50SH-H | 155 | GRL50J-H | 45 | GRL50-H-SUS | 155 |
| GRL60S-H | 260 | GRL60SH-H | 260 | GRL60J-H | 80 | GRL60-H-SUS | 260 |
| GRL70S-H | 400 | - | - | GRL70J-H | 115 | - | - |
材質
| タイプ | 本体 | ベアリング | 止め輪 |
|---|---|---|---|
| GRL-S-H | S45C 無電解ニッケルメッキ | スチール | スチール |
| GRL-SH-H | SCM435 四三酸化鉄皮膜 HRC40～45 | ||
| GRL-J-H | ポリアセタール ブラック | ||
| GRL-H-SUS | SUS303 | SUS440C | SUS304 |
技術データ
ベアリングの定格荷重
| ベアリング 型番 | 基本動定格荷重 Cr（N） | 基本静定格荷重 Cor（N） |
|---|---|---|
| 606ZZ | 2,260 | 840 |
| 608ZZ | 3,300 | 1,360 |
| 6000ZZ | 4,550 | 1,970 |
| 6201ZZ | 6,800 | 3,050 |
| 6202ZZ | 7,650 | 3,700 |
規格表
| サイズ | Do | D | T | L | d | d1 | d2 | A | B | ベアリング 型番 | 適用するローラーピン | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL-S-H GRL-SH-H GRL-J-H GRL-H-SUS | 30 | 30 | 22 | 5 | 12 | 6 | 17 | 13 | 3 | 6 | 606ZZ | - | RLP0606 | RLP06E | RLP06S |
| 40 | 40 | 30 | 7 | 16 | 8 | 22 | 18 | 4.5 | 7 | 608ZZ | RLP0807F | RLP0807 | RLP08E | RLP08S | |
| 50 | 50 | 36 | 10 | 19 | 10 | 26 | 22 | 5.5 | 8 | 6000ZZ | RLP1008F | RLP1008 | RLP10E | RLP10S | |
| 60 | 60 | 42 | 13 | 23 | 12 | 32 | 26 | 6.5 | 10 | 6201ZZ | RLP1210F | RLP1210 | RLP12E | RLP12S | |
| 70 | 70 | 46 | 17 | 28 | 15 | 35 | 29 | 8.5 | 11 | 6202ZZ | - | RLP1511 | RLP15E | RLP15S | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,021円 ( 2,223円 ) | 在庫品1日目当日出荷可能 |
1,862円 ( 2,048円 ) | 在庫品1日目当日出荷可能 |
3,697円 ( 4,067円 ) | 在庫品1日目当日出荷可能 |
2,312円 ( 2,543円 ) | 在庫品1日目当日出荷可能 |
2,021円 ( 2,223円 ) | 在庫品1日目当日出荷可能 |
3,397円 ( 3,737円 ) | 在庫品1日目当日出荷可能 |
5,497円 ( 6,047円 ) | 在庫品1日目当日出荷可能 |
2,968円 ( 3,265円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 在庫品1日目当日出荷可能 |
3,827円 ( 4,210円 ) | 3日目 |
6,497円 ( 7,147円 ) | 在庫品1日目当日出荷可能 |
3,289円 ( 3,618円 ) | 3日目 |
3,189円 ( 3,508円 ) | 在庫品1日目当日出荷可能 |
4,439円 ( 4,883円 ) | 3日目 |
4,034円 ( 4,437円 ) | 在庫品1日目当日出荷可能 |
3,897円 ( 4,287円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
角型レール用ガイドローラです。
【特長】
・各種スライド扉や搬送用のローラーに最適です。
・H型 シングルベアリングです。
・中荷重仕様です。
・レールは市販のミガキ四角鋼がご利用できます。
・本体材質は、スチール製と樹脂製を用意します。
・焼入れ品は耐摩耗性があり、切り粉等異物かみこみによる損傷を防止します。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
ガイドローラー（H型、シングルベアリング）（GRL-H）のレビュー
重量物を乗せた台に使用
5
5.02019/01/20
1tくらいある物を乗せて動かす際に台に取り付けました、既存の物は高価ですぐに磨耗するが、このガイドローラーは安価で十分な...もっと読む
1人が参考にしています。
自社設備品駆動部に使用の角型レール用ガイドローラーとして
5
5.02018/08/31
自社設備品駆動部に使用の角型レール用ガイドローラーとして利用しています。動作もスムーズで異物かみこみによる損傷を防止する...もっと読む
1人が参考にしています。
ベルトのテンション調整ロールとして使用
5
5.02016/05/24
アセンブリ品なので非常に使い易いです。少しガタ（ベアリング由来）はありますので高精度な場所への使用は不向きです。簡単なガ...もっと読む
1人が参考にしています。
