スクエア ヒンジ (SQH)

通常単価(税別)
4,1704,849
税込単価
4,5875,334
通常出荷日:3日目

【特長】・金属製スクエアヒンジです。貫通穴タイプになります。

未確定:候補が2型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

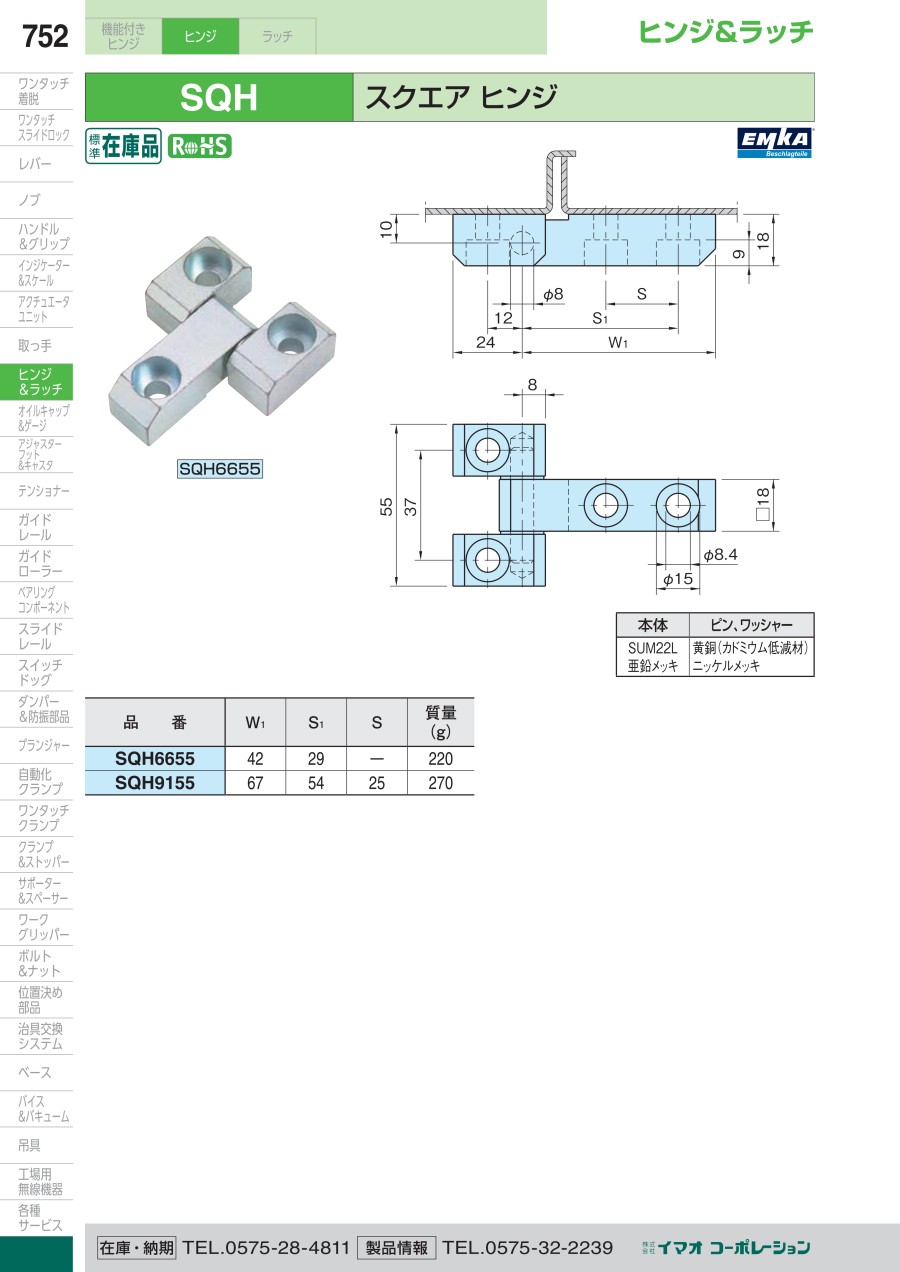

スクエア ヒンジ (SQH) 外形図

製品仕様

本体ピン、ワッシャー
SUM22L
亜鉛メッキ
黄銅(カドミウム低減材)
ニッケルメッキ

規格表

型番W1S1S質量
(g)
SQH66554229-220
SQH9155675425270

型番リスト

表示件数

幅【範囲選択】

(mm)

幅 W

(mm)

RoHS?最小発注数量
65.1~85
66
10
1個
85.1~120
91
10
1個
通常単価(税別) (税込単価)
通常出荷日
4,170
( 4,587 )
3日目
4,849
( 5,334 )
3日目

詳細情報

基本情報

【特長】・金属製スクエアヒンジです。貫通穴タイプになります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
