イマオコーポレーション

アーチグリップ（AGR）面付形

Name: アーチ グリップ（AGR） 面付形
Brand: イマオコーポレーション
SKU: 221000380635
Rating: 4.6 (5 reviews)

カタログ |

通常単価(税別): 853円～4,170円

税込単価: 938円～4,587円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

品揃え豊富な樹脂製取手。【特長】・丸みがあり握り心地が良い形状。・フェノール製、ポリアミド製、ポリプロ...

詳細を確認

4.64.6

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

イマオコーポレーション

アーチグリップ（AGS）（サラボルト仕様・メネジ）

通常価格(税別)： 446円 (税込価格：491円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

アーチグリップ（AGS）

通常価格(税別)： 481円 (税込価格：529円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AGR AGR-HT AGR（カラー） AGR-N AGR-CL

AGR-FM（段付き穴）

製品仕様

材質

タイプ	グリップ	インサート
AGR	フェノール樹脂光沢仕上げブラック	黄銅 (カドミウム低減材)
AGR-HT	ポリアミド(ガラス繊維強化) つや消しブラック
AGR(カラー)	ポリアミド光沢仕上げブラック、オレンジ、グレーイエロー、ライトブルー、レッド
AGR-FM	ポリプロピレンつや消しブラック
AGR-N	ポリプロピレンつや消しブラック
AGR-CL	ポリアミド光沢仕上げホワイト	SUS303

規格表

AGR（フェノール樹脂製）

ブラック	L	L₁	H	A	B	M	Lf	質量 (g)
型番	L	L₁	H	A	B	M	Lf	質量 (g)
AGR100	86	103	43	26	17	M6×1	12	85
AGR140	117	138	54	30	20	M8×1.25	13	138
AGR200	179	198	62	30	20	M8×1.25	13	185

AGR-HT（耐熱仕様　max:200℃）

ブラック	L	L₁	H	A	B	M	Lf	質量 (g)
型番	L	L₁	H	A	B	M	Lf	質量 (g)
AGR100HT	86	100	44	23	14	M6×1	12	59
AGR140HT	117	134	49	25	15	M8×1.25	13	87
AGR200HT	179	196	57	27	16	M8×1.25	13	132

AGR（カラー）

型番	カラー	型番	カラー	L	L₁	H	A	B	M	Lf	質量 (g)
型番	カラー	型番	カラー	L	L₁	H	A	B	M	Lf	質量 (g)
AGR140BR	ブラック	AGR140YE	イエロー	117	138	54	30	20	M8×1.25	13	80
AGR140OG	オレンジ	AGR140LB	ライトブルー
AGR140GR	グレー	AGR140RE	レッド

AGR-FM（段付き穴）

ブラック	L	L₁	H	A	B	R	Lr	C	Lc	質量 (g)
型番	L	L₁	H	A	B	R	Lr	C	Lc	質量 (g)
AGR140FM	117	134	49	25	15	6.4	21	10.5	6	64
AGR200FM	179	196	57	27	16	6.4	21	10.5	6	89

AGR-N

ブラック	L	L₁	H	A	B	M	Lf	質量 (g)
型番	L	L₁	H	A	B	M	Lf	質量 (g)
AGR100N	86	100	44	23	14	M6×1	12	45
AGR140NB	117	134	49	25	15	M6×1	12	65
AGR140N	117					M8×1.25	13	67
AGR140-120N	120							70
AGR150N	132	146	53	26	16			73
AGR180N	150	166	56	27				82
AGR200N	179	196	57	27				130
AGR320N	300	322	64	32	22	M10×1.5	17	205

AGR-CL（ホワイト、SUS製）

ホワイト	L	L₁	H	A	B	M	Lf	質量 (g)
型番	L	L₁	H	A	B	M	Lf	質量 (g)
AGR140CL	117	138	54	30	21	M8×1.25	13	80
AGR200CL	179	200	62	30	20	M8×1.25	13	105

技術情報・設計アイデア

持上げ可能荷重

FHとFVは通常の作業条件で重量物を持上げる場合の破壊点の平均値です。

耐衝撃強さ

6．7Nの硬球の落下試験に基づき、破壊点の平均値を記載してあります。 L（J）＝P（N）×h（m）

機械強度

型番	FH［N］	FV［N］	FH［J］	FV［J］
AGR100	2500	2500	5	6
AGR100HT AGR100N	2400	2400	12	6
AGR140	4000	5000	6	10
AGR140HT	2500	3400	8	12
AGR140NB AGR140N AGR140-120N	2250	2650	8	12
AGR140（カラー） AGR140CL	4000	5000	50	120
AGR140FM	2000	2800	11	9
AGR150N	2200	2450	8	12
AGR180N	2000	2550	8	13
AGR200	3000	2000	7	8
AGR200HT AGR200N	1900	2600	11	17
AGR200HT AGR200N	1900	2000	11	13
AGR200CL	2000	2400	27	80
AGR200FM	1900	1900	11	13
AGR320N	2000	2000	18	11

使用温度：AGR max.110℃ min.−20℃
AGR-HT max.200℃ min.−30℃
AGR（カラー） AGR-CL max.120℃ min.−30℃
AGR-FM AGR-N max.100℃ min.0℃

注意・禁止事項

ポリアミド製は高温または多湿の条件下でご使用の場合は樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

詳細材質

本体表面処理

本体色

取付ネジ径M

全長

(mm)

トラスココード

RoHS?

最小発注数量

めねじ	～100	86	40.1～45	43	25.1～30	26	フェノール樹脂	[その他] 光沢仕上げ	ブラック	M6×1	103	108-6197	10	1個
めねじ	～100	86	40.1～45	44	20.1～25	23	ポリアミド	[その他] つや消し仕上げ	つや消しブラック	M6×1	100	-	10	1個
めねじ	～100	86	40.1～45	44	20.1～25	23	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M6×1	100	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	フェノール樹脂	[その他] 光沢仕上げ	ブラック	M8×1.25	138	108-6201	10	1個
めねじ	101～150	120	45.1～50	49	20.1～25	25	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	134	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	ブラック	M8×1.25	138	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	ホワイト	M8×1.25	138	-	10	1個
丸穴	101～150	117	45.1～50	49	20.1～25	25	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	-	134	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	グレー	M8×1.25	138	-	10	1個
めねじ	101～150	117	45.1～50	49	20.1～25	25	ポリアミド	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	134	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	ライトブルー	M8×1.25	138	-	10	1個
めねじ	101～150	117	45.1～50	49	20.1～25	25	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	134	-	10	1個
めねじ	101～150	117	45.1～50	49	20.1～25	25	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M6×1	134	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	オレンジ	M8×1.25	138	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	レッド	M8×1.25	138	-	10	1個
めねじ	101～150	117	50.1～55	54	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	イエロー	M8×1.25	138	-	10	1個
めねじ	101～150	132	50.1～55	53	25.1～30	26	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	146	-	10	1個
めねじ	101～150	150	55.1～70	56	25.1～30	27	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	166	-	10	1個
めねじ	151～200	179	55.1～70	62	25.1～30	30	フェノール樹脂	[その他] 光沢仕上げ	ブラック	M8×1.25	198	108-6219	10	1個
めねじ	151～200	179	55.1～70	62	25.1～30	30	ポリアミド	[その他] 光沢仕上げ	ホワイト	M8×1.25	200	-	10	1個
丸穴	151～200	179	55.1～70	57	25.1～30	27	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	-	196	-	10	1個
めねじ	151～200	179	55.1～70	57	25.1～30	27	ポリアミド	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	196	-	10	1個
めねじ	151～200	179	55.1～70	57	25.1～30	27	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M8×1.25	196	-	10	1個
めねじ	201～300	300	55.1～70	64	30.1～	32	ポリプロピレン	[その他] つや消し仕上げ	つや消しブラック	M10×1.5	322	-	10	5個

通常単価(税別) (税込単価)	通常出荷日

1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
2,036円 ( 2,240円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	在庫品1日目当日出荷可能
1,823円 ( 2,005円 )	在庫品1日目当日出荷可能
1,018円 ( 1,120円 )	3日目
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	3日目
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	3日目
2,812円 ( 3,093円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
1,004円 ( 1,104円 )	3日目
1,144円 ( 1,258円 )	4日目
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
888円 ( 977円 )	3日目
1,153円 ( 1,268円 )	在庫品1日目当日出荷可能
2,589円 ( 2,848円 )	在庫品1日目当日出荷可能
2,618円 ( 2,880円 )	3日目
1,779円 ( 1,957円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
1,453円 ( 1,598円 )	3日目
3,467円 ( 3,814円 )	4日目

詳細情報

基本情報

基本情報

品揃え豊富な樹脂製取手。
【特長】
・丸みがあり握り心地が良い形状。
・フェノール製、ポリアミド製、ポリプロピレン製など各種材質を用意。
・AGRタイプは、6色（ブラック、オレンジ、グレー、イエロー、ライトブルー、レッド）。
・AGR-HTは、耐熱仕様で最大200℃の環境下で使用可能。
・AGR-CLは、医療機器関連に最適な色ホワイトを用意。
【用途】
・パネル、カバー等の取付け、取外し時に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

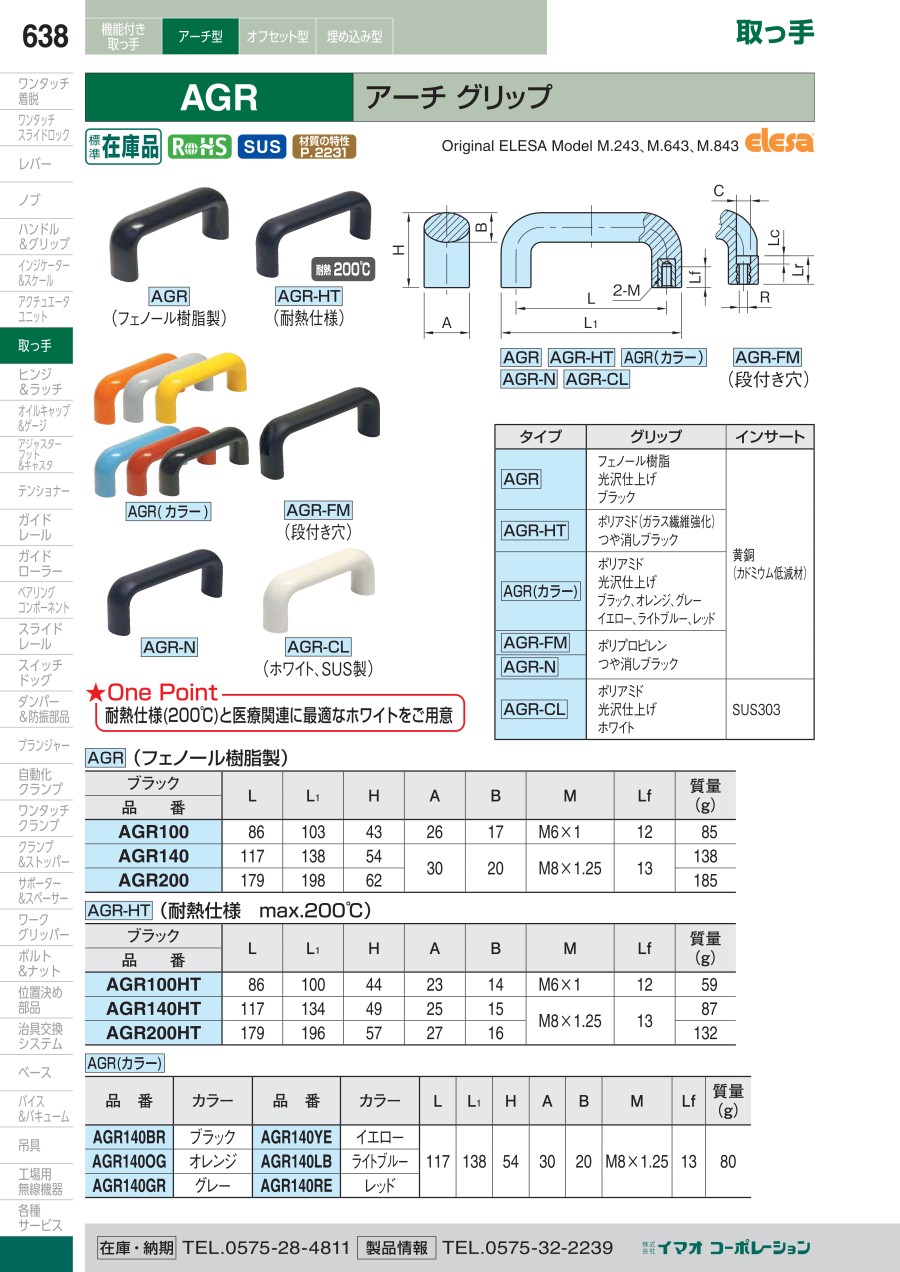

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
フェノール取手
フェノール製で握り易い取手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
