イマオコーポレーション

デジタルポジションインジケーター（SDP-05）

カタログ |

通常単価(税別): 47,598円～53,899円

税込単価: 52,358円～59,289円

通常出荷日：3日目～4日目

【特長】・シャフト穴径20mmです。・回転方向の変更が可能です。・カウンターの位置修正が出来る微調整ネ...

本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ハウジング：亜鉛ダイカスト（ZDC1）・オレンジ
【SDP-05H】読み取り方向：H
【SDP-05V】読み取り方向：V
【付属品】ラバークッション：1枚
【技術データ】使用温度：max.80℃

使用例

使用方法

1. ラバークッション（接着シール）を裏面に貼付けます。
2. シャフトに通し、トルクピンで穴位置を軽くマークします。
3. マーク位置にトルクピン用の穴加工します。
4. シャフトに通し、六角穴付き止めネジで固定します。

■カウンターの回転方向の変更

裏側のネジを外して、カバーを取外してください。
ギヤ：A、Bは、ネジ各2本にて固定されていますので（-）ドライバーで移動できます。
ギヤ：Aのかわりにギヤ：Bを組合わせると、回転方向が変更できます。（ギヤをバックストップまで移動）

商品特長詳細

送りネジでの位置決め、割出しに
包装機、梱包機、スライド調整、テーブル移動、ツール送り等で送り量を計測
（回転数の計測には、送りネジピッチ1を選択）
正確な表示
歯車構造ですので誤差無（バックラッシの影響無）

注意・禁止事項

起動時は許容回転数の1/3以下にしてください。
急加速及び急停止のご使用は避けてください。
シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。

型番リスト

表示件数

型番

読取方向(実機の読取方向の詳細はメーカーカタログをご確認下さい。)	送りネジのピッチ	回転方向	RoHS?	最小発注数量

H(水平)	1	カウントアップ：左回転	10	1個
H(水平)	1	カウントアップ：左回転	10	1個
H(水平)	2	カウントアップ：左回転	10	1個
H(水平)	2.5	カウントアップ：左回転	10	1個
H(水平)	3	カウントアップ：左回転	10	1個
H(水平)	4	カウントアップ：左回転	10	1個
H(水平)	5	カウントアップ：左回転	10	1個
H(水平)	6	カウントアップ：左回転	10	1個
H(水平)	10	カウントアップ：左回転	10	1個
H(水平)	10	カウントアップ：左回転	10	1個
H(水平)	1	カウントアップ：右回転	10	1個
H(水平)	1	カウントアップ：右回転	10	1個
H(水平)	2	カウントアップ：右回転	10	1個
H(水平)	2.5	カウントアップ：右回転	10	1個
H(水平)	3	カウントアップ：右回転	10	1個
H(水平)	4	カウントアップ：右回転	10	1個
H(水平)	5	カウントアップ：右回転	10	1個
H(水平)	6	カウントアップ：右回転	10	1個
H(水平)	10	カウントアップ：右回転	10	1個
H(水平)	10	カウントアップ：右回転	10	1個
V(垂直)	1	カウントアップ：左回転	10	1個
V(垂直)	1	カウントアップ：左回転	10	1個
V(垂直)	2	カウントアップ：左回転	10	1個
V(垂直)	2.5	カウントアップ：左回転	10	1個
V(垂直)	3	カウントアップ：左回転	10	1個
V(垂直)	4	カウントアップ：左回転	10	1個
V(垂直)	5	カウントアップ：左回転	10	1個
V(垂直)	6	カウントアップ：左回転	10	1個
V(垂直)	10	カウントアップ：左回転	10	1個
V(垂直)	10	カウントアップ：左回転	10	1個
V(垂直)	1	カウントアップ：右回転	10	1個
V(垂直)	1	カウントアップ：右回転	10	1個
V(垂直)	2	カウントアップ：右回転	10	1個
V(垂直)	2.5	カウントアップ：右回転	10	1個
V(垂直)	3	カウントアップ：右回転	10	1個
V(垂直)	4	カウントアップ：右回転	10	1個
V(垂直)	5	カウントアップ：右回転	10	1個
V(垂直)	6	カウントアップ：右回転	10	1個
V(垂直)	10	カウントアップ：右回転	10	1個
V(垂直)	10	カウントアップ：右回転	10	1個

通常単価(税別) (税込単価)	通常出荷日

47,598円 ( 52,358円 )	3日目
49,298円 ( 54,228円 )	3日目
47,598円 ( 52,358円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
47,598円 ( 52,358円 )	3日目
53,899円 ( 59,289円 )	3日目
47,598円 ( 52,358円 )	4日目
49,298円 ( 54,228円 )	3日目
47,598円 ( 52,358円 )	3日目
48,550円 ( 53,405円 )	3日目
49,298円 ( 54,228円 )	3日目
47,598円 ( 52,358円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
47,598円 ( 52,358円 )	3日目
47,598円 ( 52,358円 )	3日目
47,598円 ( 52,358円 )	3日目
49,298円 ( 54,228円 )	3日目
47,598円 ( 52,358円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目
49,298円 ( 54,228円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・シャフト穴径20mmです。
・回転方向の変更が可能です。
・カウンターの位置修正が出来る微調整ネジ付です。
・シャフトスリーブ使用でΦ12、14、15、16の穴径に対応可能です。
・文字高さ6mm。
・デジタル表示で読取りミスが軽減されます。
・各種送りネジピッチに対応しています。

ご注意

本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

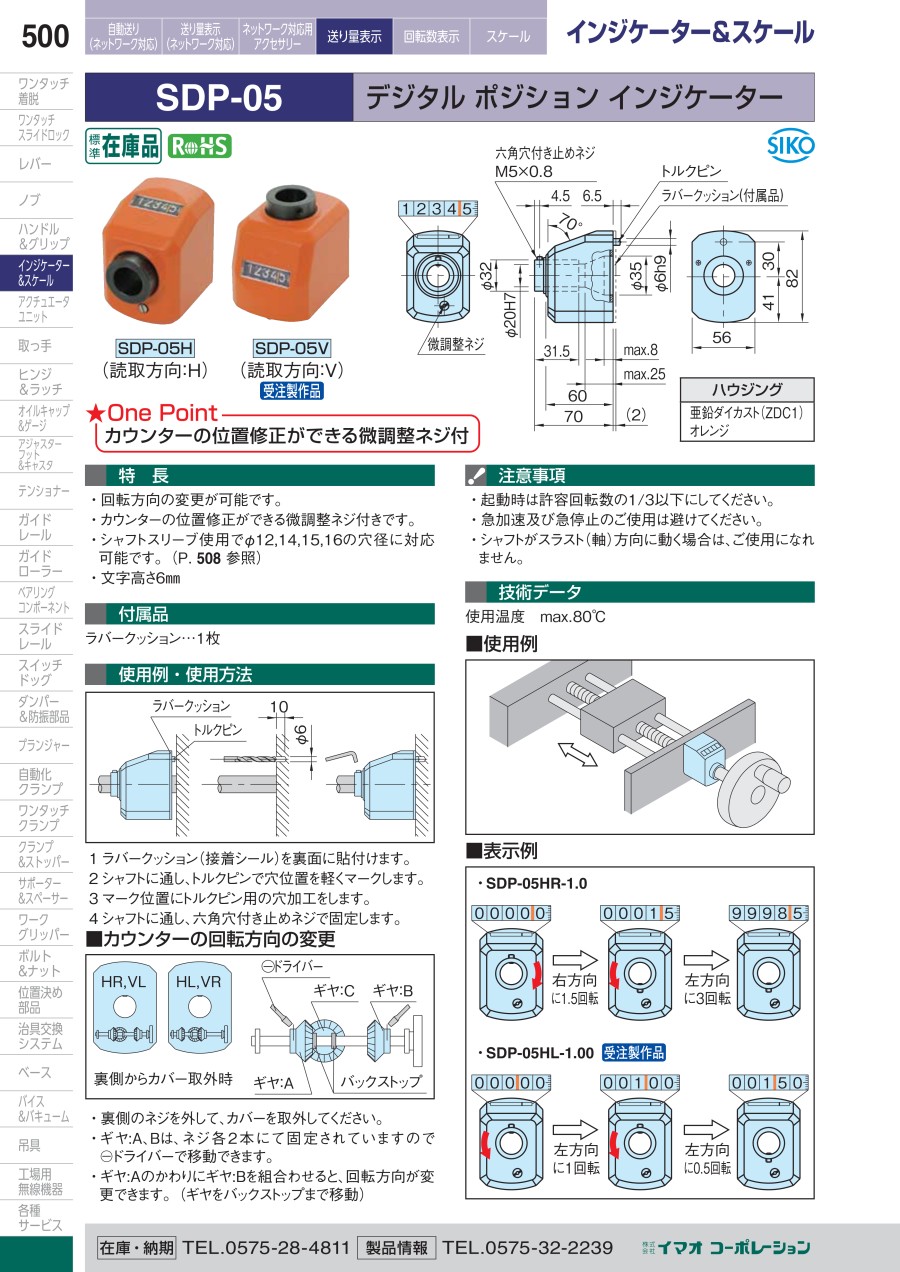

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
