絞り込み条件

未確定：候補が15型番あります。
イマオコーポレーション

ユニバーサル ハンドル （UN1,UN2,UN3）

ユニバーサル ハンドル （UN1,UN2,UN3）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,011円～2,327円
税込単価
1,112円～2,560円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アーチ グリップ（AGS）

イマオコーポレーション

アーチ グリップ（AGS）
5
通常価格(税別)： 481円 (税込価格：529円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スクゥエア アルミ ハンドル（SQ1～5）

イマオコーポレーション

スクゥエア アルミ ハンドル（SQ1～5）
4.5
通常価格(税別)： 921円 (税込価格：1,013円)

通常出荷日：在庫品1日目

【特長】・軽量でシンプルなデザインです。・エルボは横へ強く引っ張るとグリップか...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が15型番あります。
数量：

商品情報

外形図

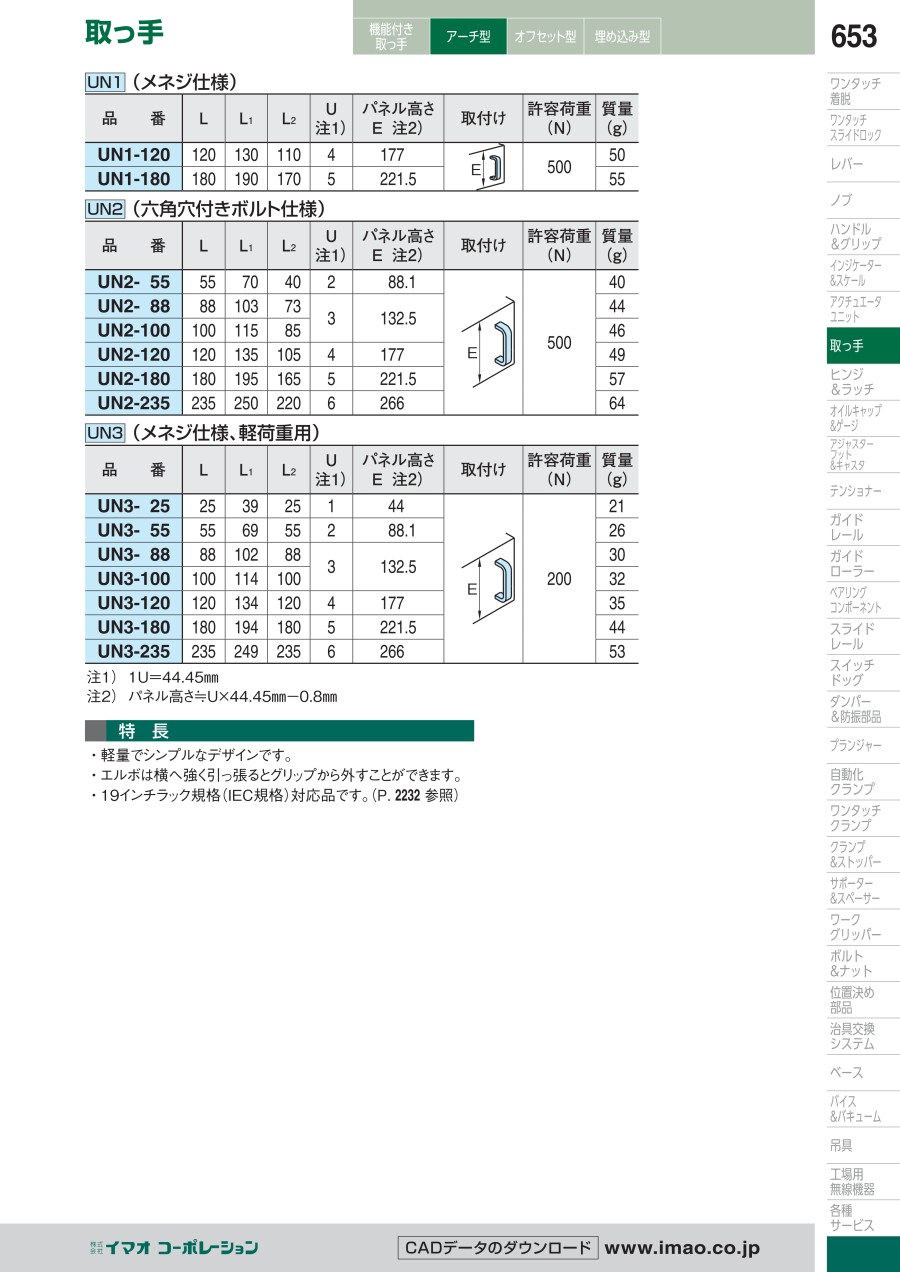

ユニバーサル ハンドル （UN1,UN2,UN3） 外形図

製品仕様

材質・表面処理

タイプグリップエルボインサート
UN1アルミニウム（A6N01S）
アルマイト表面処理
梨地仕上げ
つや消しナチュラル		ポリアミド（ガラス繊維強化）
つや消しブラック		SUM22L
UN2-
UN3黄銅（カドミウム低減材）

規格表

製品仕様

型番LL1L2U注1）パネル高さ注2）
E		取付け許容荷重
（N）		質量
（g）
UN1-120120130110417750050
UN1-1801801901705221.555

製品仕様

型番LL1L2U注1）パネル高さ注2）
E		取付け許容荷重
（N）		質量
（g）
UN2-55557040288.150040
UN2-8888103733132.544
UN2-1001001158546
UN2-120120135105417749
UN2-1801801951655221.557
UN2-235235250220626664

製品仕様

型番LL1L2U注1）パネル高さ注2）
E		取付け許容荷重
（N）		質量
（g）
UN3-2525392514420021
UN3-55556955288.126
UN3-8888102883132.530
UN3-10010011410032
UN3-120120134120417735
UN3-1801801941805221.544
UN3-235235249235626653

注1）1U=44.45mm
注2）パネル高さ≒U×44.45mm-0.8mm

型番リスト

表示件数
  • 1
    • 型番
    UN1-120
    UN1-180
    UN2-55
    UN2-88
    UN2-100
    UN2-120
    UN2-180
    UN2-235
    UN3-25
    UN3-55
    UN3-88
    UN3-100
    UN3-120
    UN3-180
    UN3-235

    取付方法

    取付ピッチ【範囲選択】

    (mm)

    ピッチ L

    (mm)

    許容荷重

    (N)

    全長

    (mm)

    		RoHS?最小発注数量
    めねじ
    101～150
    120
    500
    130
    10
    1個
    めねじ
    151～200
    180
    500
    190
    10
    1個
    丸穴
    ～100
    55
    500
    70
    10
    1個
    丸穴
    ～100
    88
    500
    103
    10
    1個
    丸穴
    ～100
    100
    500
    115
    10
    1個
    丸穴
    101～150
    120
    500
    135
    10
    1個
    丸穴
    151～200
    180
    500
    195
    10
    1個
    丸穴
    201～300
    235
    500
    250
    10
    1個
    めねじ
    ～100
    25
    200
    39
    10
    1個
    めねじ
    ～100
    55
    200
    69
    10
    1個
    めねじ
    ～100
    88
    200
    102
    10
    1個
    めねじ
    ～100
    100
    200
    114
    10
    1個
    めねじ
    101～150
    120
    200
    134
    10
    1個
    めねじ
    151～200
    180
    200
    194
    10
    1個
    めねじ
    201～300
    235
    200
    249
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,726円
    ( 1,899円 )
    在庫品1日目当日出荷可能
    1,785円
    ( 1,964円 )
    3日目
    1,542円
    ( 1,696円 )
    在庫品1日目当日出荷可能
    1,726円
    ( 1,899円 )
    在庫品1日目当日出荷可能
    1,726円
    ( 1,899円 )
    在庫品1日目当日出荷可能
    1,726円
    ( 1,899円 )
    在庫品1日目当日出荷可能
    1,997円
    ( 2,197円 )
    在庫品1日目当日出荷可能
    2,327円
    ( 2,560円 )
    在庫品1日目当日出荷可能
    1,154円
    ( 1,269円 )
    3日目
    1,011円
    ( 1,112円 )
    3日目
    1,197円
    ( 1,317円 )
    3日目
    1,297円
    ( 1,427円 )
    3日目
    1,297円
    ( 1,427円 )
    3日目
    1,522円
    ( 1,674円 )
    3日目
    1,726円
    ( 1,899円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・軽量でシンプルなデザインです。
    ・エルボは横へ強く引っ張るとグリップから外すことができます。
    ・19インチラック規格（IEC規格）対応品です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ユニバーサル ハンドル （UN1,UN2,UN3）のレビュー
    3.5平均満足度：3.52件のレビュー
    パレットの取っ手で使用
    3
    満足度：3.02021/07/07
    パレットの取っ手で使用しました。 軽くてコンパクトで良かったのですが、強度が必要な箇所では使用しない方がいいかもしれませ...もっと読む
    0人が参考にしています。
    設備に使用
    4
    満足度：4.02019/04/23
    手軽に使えるので購入しました。取り付けも特に問題はなく、シンプルかつ軽量なところがよかったです。握りやすく、非常に使いや...もっと読む
    0人が参考にしています。
    2件全て見る
