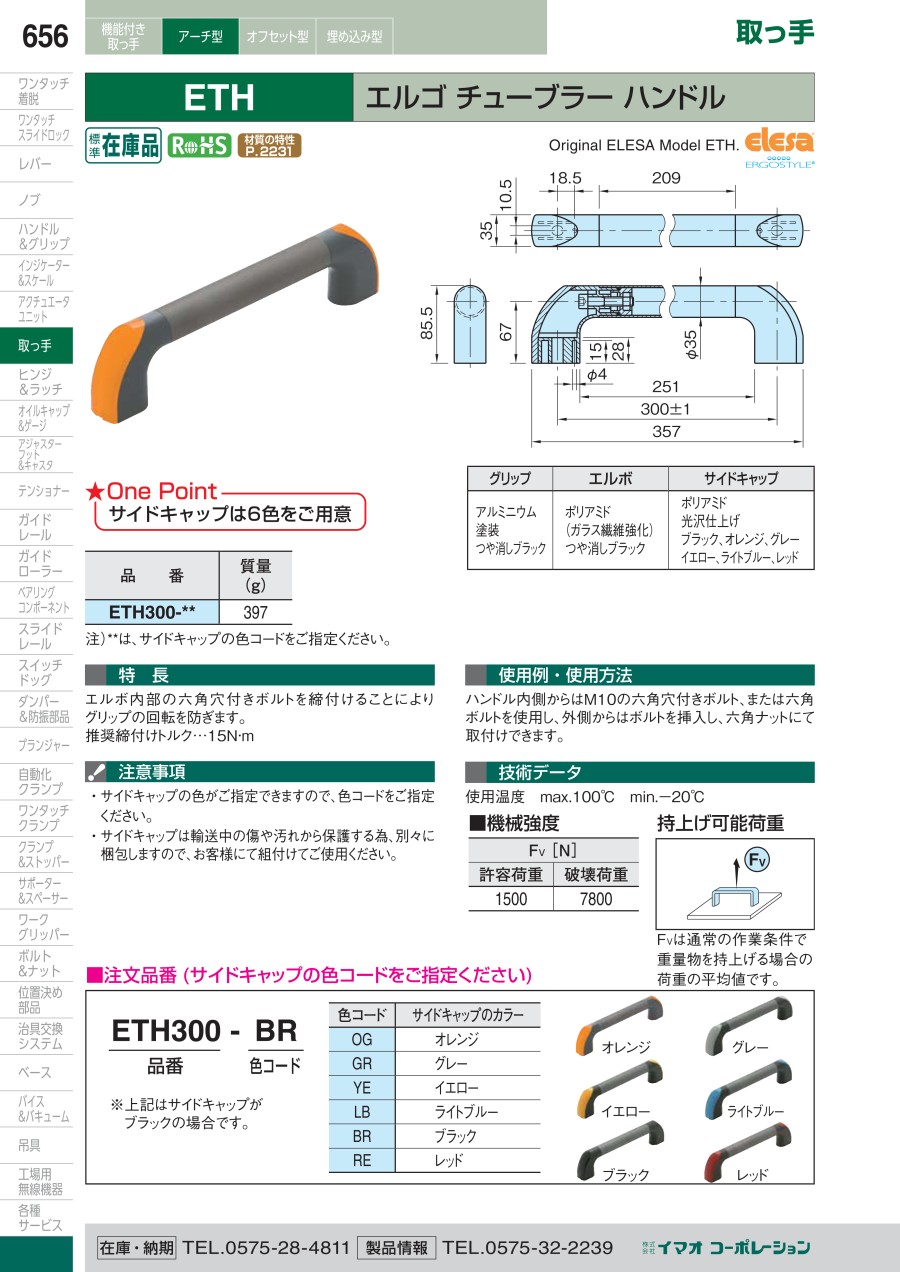

エルゴ チューブラー ハンドル （ETH）
- 通常単価(税別)
- 5,865円～6,692円
- 税込単価
- 6,452円～7,361円
通常出荷日：3日目～4日目
エルボ内部の六角穴付きボルトを締め付けることによりグリップの固定が強固に出来ます。【特長】・エルボ内部...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 質量：397g
材質／表面処理
- グリップ：アルミニウム／塗装、つや消しブラック
- エルボ：ポリアミド（ガラス繊維強化）／つや消しブラック
- サイドキャップ：ポリアミド／光沢仕上げ ブラック、オレンジ、グレー、イエロー、ライトブルー、レッド
サイドキャップのカラー
＜色コード＞
- OG：オレンジ
- GR：グレー
- YE：イエロー
- LB：ライトブルー
- BR：ブラック
- RE：レッド
技術情報
- 使用温度：max.+100℃、min.-20℃
■機械強度
| FV［N］ | |
|---|---|
| 許容荷重 | 破壊荷重 |
| 1,500 | 7,800 |
持上げ可能荷重
FVは通常の作業条件で重量物を持上げる場合の荷重の平均値です。
使用例
使用方法
ハンドル内側からはM10の六角穴付きボルト、または六角ボルトを使用し、外側からはボルトを挿入し、六角ナットにて取付けできます。
注意・禁止事項
サイドキャップは輸送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組付けてご使用ください。
詳細情報
基本情報
エルボ内部の六角穴付きボルトを締め付けることによりグリップの固定が強固に出来ます。
【特長】
・エルボ内部の六角穴付きボルトを締め付けることによりグリップの回転を防ぎます。
・推奨締付けトルク…15N。
・装置デザイン、作業箇所に応じてエルボのキャップカラーが選べます。
