イマオコーポレーション

アーチグリップ（AGS）

Name: アーチ グリップ（AGS）
Brand: イマオコーポレーション
SKU: 221000379879
Rating: 5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（6件）

通常単価(税別): 481円～3,414円

税込単価: 529円～3,755円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アーチグリップ（AGS）（サラボルト仕様・メネジ）

通常価格(税別)： 446円 (税込価格：491円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アーチグリップ（AGR）面付形

4.6

通常価格(税別)： 853円 (税込価格：938円)

通常出荷日：在庫品1日目

機能製の高い樹脂製定番取手。【特長】・AGS-AEは自己消炎性UL94V-O認...

詳細情報を確認する

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
丸穴
本体材質
樹脂
グリップ断面形状
丸形
本体表面処理
つや消し仕上げ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AGS/AGSE/AGS-AE/AGS-PP（六角穴付きボルト仕様）の外形図
※AGS180、AGS180PPは長穴仕様となります。

規格表

AGS

ブラック	オレンジ	グレー	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
型番	型番	型番	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
AGS110	AGS110-OG	AGS110-GR	93.5	109	74	38	21	6	6.5	13	10.5	7	26
AGS130	AGS130-OG	AGS130-GR	117	137	93	41	26	7	8.5	15	13.5	8.5	42
AGS150	AGS150-OG	AGS150-GR	132	150	108	45	27			16			47
AGS180	-	-	149	172	125	47	27			17			53
AGS200	AGS200-OG	AGS200-GR	179	196	151	50	28	7.5		17			70
AGS260	AGS260-OG	AGS260-GR	235	260	201	54	30	8.5	10.5	20	16.5	10.5	118

製品仕様

型番	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
AGSE110	93.5	109	74	38	21	6	6.5	13	10.5	7	21
AGSE130	117	137	93	41	26	7	8.5	15	13.5	8.5	34

AGS-AE（自己消炎性）

ブラック	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
型番	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
AGS110AE	93.5	109	74	38	21	6	6.5	13	10.5	7	28
AGS130AE	117	137	93	41	26	7	8.5	15	13.5	8.5	50
AGS150AE	132	150	108	45	27	7		16			55
AGS200AE	179	196	151	50	28	7.5		17			80

AGS-PP（ポリプロピレン製）

ブラック	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
型番	L	L₁	L₂	H	A	B	R	Lr	C	Lc	質量 (g)
AGS110PP	93.5	109	74	38	21	6	6.5	13	10.5	7	21
AGS130PP	117	137	93	41	26	7	8.5	15	13.5	8.5	34
AGS150PP	132	150	108	45	27			16			40
AGS180PP	149	172	125	47	27			17			46
AGS200PP	179	196	151	50	28	7.5		17			62
AGS260PP	235	260	201	54	30	8.5	10.5	20	16.5	10.5	92

技術情報・設計アイデア

使用温度

AGS-AE:-30～+150℃
AGS/AGSE:-30～+130℃
AGS-PP:0～100℃

製品仕様

タイプ	体積固有抵抗	表面抵抗
AGSE	10³Ω・cm	10³Ω

機械強度

型番	F_H[N]	F_V[N]	L_H[J]	L_V[J]
AGS110	3500	2500	15	8
AGSE110	3500	2500	15	8
AGS110AE	1750	1700	9	5
AGS110PP	1700	1300	8	3
AGS130	4500	2500	20	13
AGSE130	4500	2500	20	13
AGS130AE	3500	2200	10	8
AGS130PP	2000	1500	10	4
AGS150	3500	2500	27	14
AGS150AE	3000	1800	12	8
AGS150PP	2000	1300	12	5
AGS180	3000	2600	27	15
AGS180PP	1500	1300	14	7
AGS200	2800	2700	28	17
AGS200AE	1400	2100	20	13
AGS200PP	1800	1300	16	8
AGS260	3200	3500	30	22
AGS260PP	1600	1700	17	11

注意・禁止事項

温度、湿度により、取付けピッチ等に誤差が生じる場合があります。（微温湯で調整可）
ポリミアド製は高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

持上げ可能荷重

FHとFVは通常の作業条件で重量物を持ち上げる場合の破壊点の平均値。

耐衝撃強さ

6.7Nの硬球の落下試験に基づき、破壊点の平均値を記載。
L（J）＝P（N）×h（m）

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

詳細材質

全長

(mm)

本体色

仕様

トラスココード

RoHS?

最小発注数量

～100	93.5	35.1～40	38	20.1～25	21	ポリアミド	109	つや消しブラック	標準	108-5671	10	1個
～100	93.5	35.1～40	38	20.1～25	21	ポリアミド	109	つや消しグレー	標準	-	10	1個
～100	93.5	35.1～40	38	20.1～25	21	ポリアミド	109	つや消しオレンジ	標準	-	10	1個
～100	93.5	35.1～40	38	20.1～25	21	ポリアミド	109	つや消しブラック	自己消炎性	-	10	1個
～100	93.5	35.1～40	38	20.1～25	21	ポリプロピレン	109	つや消しブラック	ポリプロピレン製	-	10	1個
101～150	117	40.1～45	41	25.1～30	26	ポリアミド	137	つや消しブラック	標準	108-5689	10	1個
101～150	117	40.1～45	41	25.1～30	26	ポリアミド	137	つや消しグレー	標準	-	10	1個
101～150	117	40.1～45	41	25.1～30	26	ポリアミド	137	つや消しオレンジ	標準	-	10	1個
101～150	117	40.1～45	41	25.1～30	26	ポリアミド	137	つや消しブラック	自己消炎性	-	10	1個
101～150	117	40.1～45	41	25.1～30	26	ポリプロピレン	137	つや消しブラック	ポリプロピレン製	-	10	1個
101～150	132	40.1～45	45	25.1～30	27	ポリアミド	150	つや消しブラック	標準	108-5697	10	1個
101～150	132	40.1～45	45	25.1～30	27	ポリアミド	150	つや消しグレー	標準	-	10	1個
101～150	132	40.1～45	45	25.1～30	27	ポリアミド	150	つや消しオレンジ	標準	-	10	1個
101～150	132	40.1～45	45	25.1～30	27	ポリアミド	150	つや消しブラック	自己消炎性	-	10	1個
101～150	132	40.1～45	45	25.1～30	27	ポリプロピレン	150	つや消しブラック	ポリプロピレン製	-	10	1個
101～150	149	45.1～50	47	25.1～30	27	ポリアミド	172	つや消しブラック	標準	-	10	1個
101～150	149	45.1～50	47	25.1～30	27	ポリプロピレン	172	つや消しブラック	ポリプロピレン製	-	10	1個
151～200	179	45.1～50	50	25.1～30	28	ポリアミド	196	つや消しブラック	標準	108-5701	10	1個
151～200	179	45.1～50	50	25.1～30	28	ポリアミド	196	つや消しグレー	標準	-	10	1個
151～200	179	45.1～50	50	25.1～30	28	ポリアミド	196	つや消しオレンジ	標準	-	10	1個
151～200	179	45.1～50	50	25.1～30	28	ポリアミド	196	つや消しブラック	自己消炎性	-	10	1個
151～200	179	45.1～50	50	25.1～30	28	ポリプロピレン	196	つや消しブラック	ポリプロピレン製	-	10	1個
201～300	235	50.1～55	54	25.1～30	30	ポリアミド	260	つや消しブラック	標準	-	10	1個
201～300	235	50.1～55	54	25.1～30	30	ポリアミド	260	つや消しグレー	標準	-	10	1個
201～300	235	50.1～55	54	25.1～30	30	ポリアミド	260	つや消しオレンジ	標準	-	10	1個
201～300	235	50.1～55	54	25.1～30	30	ポリプロピレン	260	つや消しブラック	ポリプロピレン製	-	10	1個
～100	93.5	35.1～40	38	20.1～25	21	ポリアミド	109	つや消しブラック	導電性仕様	-	10	1個
101～150	117	40.1～45	41	25.1～30	26	ポリアミド	137	つや消しブラック	導電性仕様	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

863円 ( 949円 )	在庫品1日目当日出荷可能
863円 ( 949円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	在庫品1日目当日出荷可能
481円 ( 529円 )	在庫品1日目当日出荷可能
1,014円 ( 1,115円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	3日目
950円 ( 1,045円 )	在庫品1日目当日出荷可能
971円 ( 1,068円 )	在庫品1日目当日出荷可能
481円 ( 529円 )	在庫品1日目当日出荷可能
1,185円 ( 1,304円 )	在庫品1日目当日出荷可能
1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
1,076円 ( 1,184円 )	在庫品1日目当日出荷可能
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
694円 ( 763円 )	在庫品1日目当日出荷可能
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,698円 ( 1,868円 )	3日目
812円 ( 893円 )	在庫品1日目当日出荷可能
3,414円 ( 3,755円 )	在庫品1日目当日出荷可能
3,006円 ( 3,307円 )	3日目
3,006円 ( 3,307円 )	3日目
1,542円 ( 1,696円 )	3日目
1,318円 ( 1,450円 )	在庫品1日目当日出荷可能
1,348円 ( 1,483円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

機能製の高い樹脂製定番取手。
【特長】
・AGS-AEは自己消炎性UL94V-O認証。
・導電性仕様製品あり。
・AGS-AE：-30～+150℃。
・AGS、AGSE：-30～+130℃。
・AGS-PP：0～100℃。
【用途】
・パネル、カバー等の取付け、取外し時にご利用できる。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

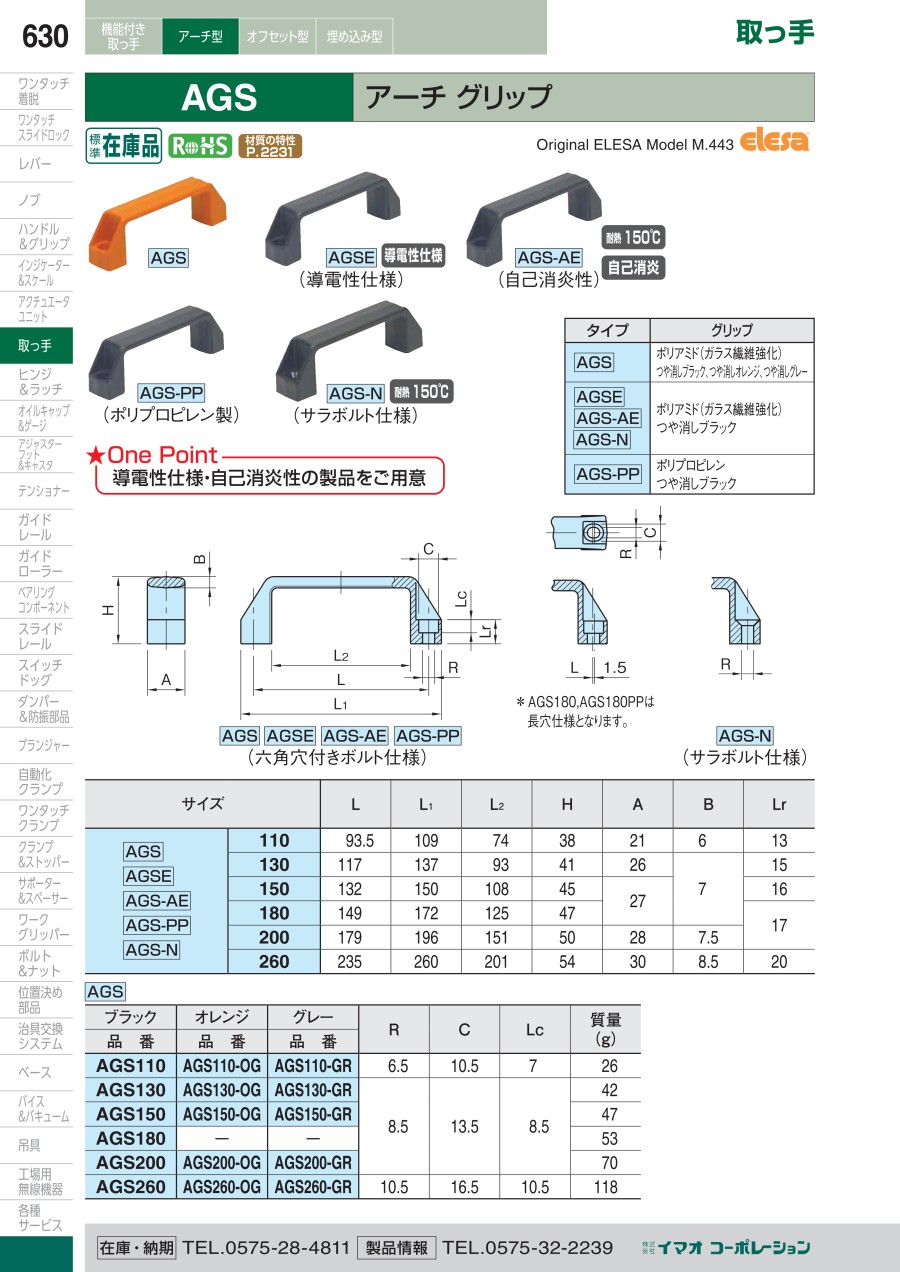

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
