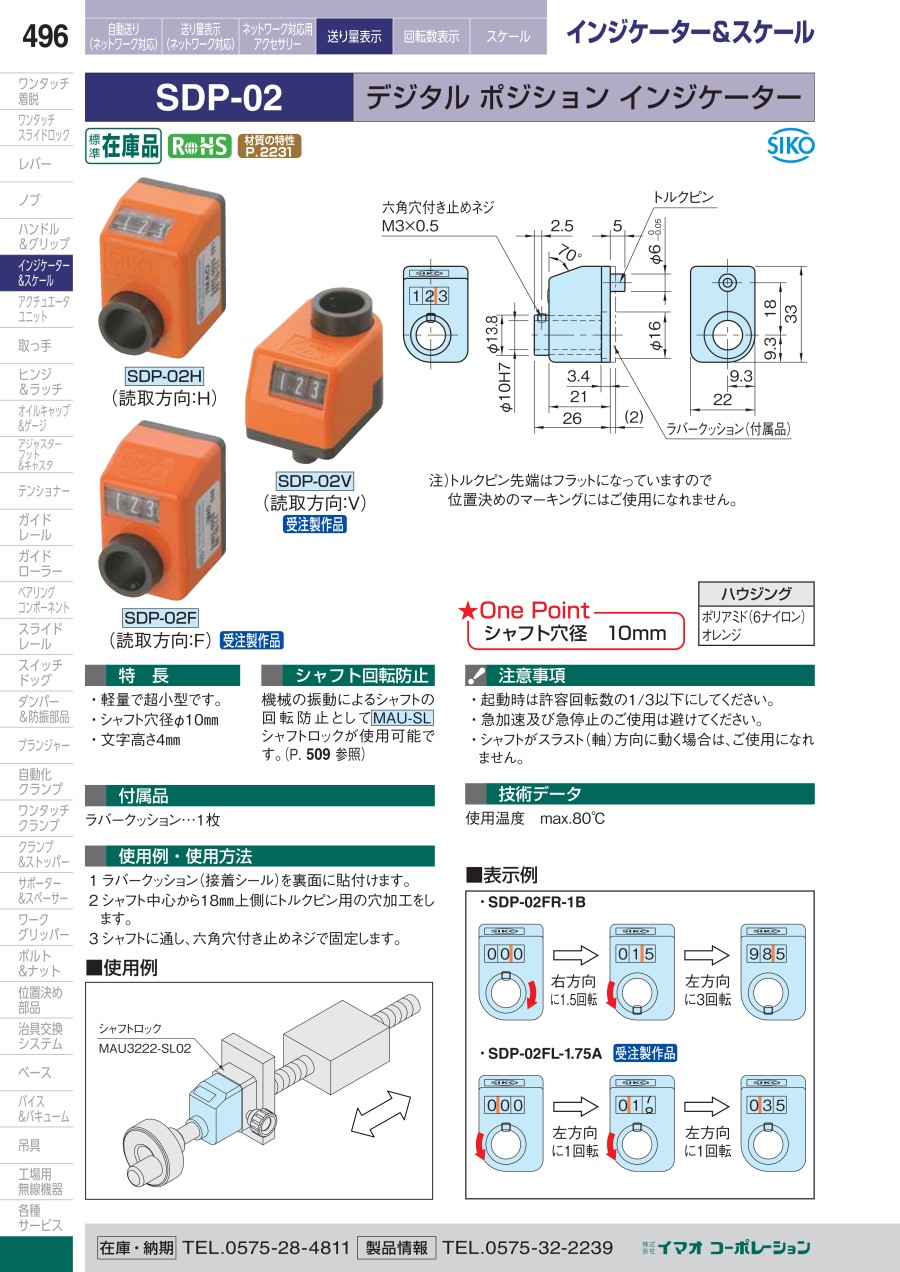

インジケーター&スケールデジタルポジションインジケーター（SDP-02）

Name: インジケーター&スケール デジタル ポジション インジケーター（SDP-02）
Brand: イマオコーポレーション
SKU: 221000379835
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 9,418円～10,490円

税込単価: 10,360円～11,539円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インジケーター&スケールデジタルポジション（SDP-04）

通常価格(税別)： 8,245円 (税込価格：9,070円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インジケーター&スケールデジタルポジションインジケーターノブ（DPK-02）

通常価格(税別)： 10,030円 (税込価格：11,033円)

通常出荷日：在庫品1日目

【特長】・軽量で超小型です。・シャフト穴径φ10mm。・文字高さ4mm。

詳細情報を確認する

種類
ポジションインジケータ
ポジションインジケータ　サイズ
スタンダード

未確定：候補が234型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注）トルクピン先端はフラットになっていますので位置決めのマーキングにはご使用になれません。

製品仕様

ハウジング
ポリアミド（6ナイロン）オレンジ

規格表

使用例

1 ラバークッション（接着シール）を裏面に貼付けます。
2 シャフト中心から18mm上側にトルクピン用の穴加工をします。
3 シャフトに通し、六角穴付き止めネジで固定します。

商品特長詳細

・軽量で超小型です。
・シャフト穴径φ10mm
・文字高さ4mm

選定サポート情報

インジケーター&スケールデジタルポジションインジケーター（SDP-02）選定手順・ポイント

選定サポート情報

表示例

技術情報・設計アイデア

使用温度：max.80℃

注意・禁止事項

・起動時は許容回転数の1/3以下にしてください。
・急加速及び急停止のご使用は避けてください。
・シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。

型番リスト

表示件数

型番

読取方向(実機の読取方向の詳細はメーカーカタログをご確認下さい。)	送りネジのピッチ	回転方向	RoHS?	最小発注数量

F(水平前面)	0.75	カウントアップ：左回転	10	1個
F(水平前面)	0.75	カウントアップ：左回転	10	1個
F(水平前面)	0.75	カウントアップ：左回転	10	1個
F(水平前面)	1	カウントアップ：左回転	10	1個
F(水平前面)	1	カウントアップ：左回転	10	1個
F(水平前面)	1	カウントアップ：左回転	10	1個
F(水平前面)	1.5	カウントアップ：左回転	10	1個
F(水平前面)	1.5	カウントアップ：左回転	10	1個
F(水平前面)	1.5	カウントアップ：左回転	10	1個
F(水平前面)	1.25	カウントアップ：左回転	10	1個
F(水平前面)	1.25	カウントアップ：左回転	10	1個
F(水平前面)	1.25	カウントアップ：左回転	10	1個
F(水平前面)	1.75	カウントアップ：左回転	10	1個
F(水平前面)	1.75	カウントアップ：左回転	10	1個
F(水平前面)	1.75	カウントアップ：左回転	10	1個
F(水平前面)	2	カウントアップ：左回転	10	1個
F(水平前面)	2	カウントアップ：左回転	10	1個
F(水平前面)	2	カウントアップ：左回転	10	1個
F(水平前面)	2.5	カウントアップ：左回転	10	1個
F(水平前面)	2.5	カウントアップ：左回転	10	1個
F(水平前面)	2.5	カウントアップ：左回転	10	1個
F(水平前面)	3	カウントアップ：左回転	10	1個
F(水平前面)	3	カウントアップ：左回転	10	1個
F(水平前面)	3	カウントアップ：左回転	10	1個
F(水平前面)	4	カウントアップ：左回転	10	1個
F(水平前面)	4	カウントアップ：左回転	10	1個
F(水平前面)	4	カウントアップ：左回転	10	1個
F(水平前面)	5	カウントアップ：左回転	10	1個
F(水平前面)	5	カウントアップ：左回転	10	1個
F(水平前面)	5	カウントアップ：左回転	10	1個
F(水平前面)	6	カウントアップ：左回転	10	1個
F(水平前面)	6	カウントアップ：左回転	10	1個
F(水平前面)	6	カウントアップ：左回転	10	1個
F(水平前面)	8	カウントアップ：左回転	10	1個
F(水平前面)	8	カウントアップ：左回転	10	1個
F(水平前面)	8	カウントアップ：左回転	10	1個
F(水平前面)	10	カウントアップ：左回転	10	1個
F(水平前面)	10	カウントアップ：左回転	10	1個
F(水平前面)	10	カウントアップ：左回転	10	1個
F(水平前面)	0.75	カウントアップ：右回転	10	1個
F(水平前面)	0.75	カウントアップ：右回転	10	1個
F(水平前面)	0.75	カウントアップ：右回転	10	1個
F(水平前面)	1	カウントアップ：右回転	10	1個
F(水平前面)	1	カウントアップ：右回転	10	1個
F(水平前面)	1	カウントアップ：右回転	10	1個
F(水平前面)	1.5	カウントアップ：右回転	10	1個
F(水平前面)	1.5	カウントアップ：右回転	10	1個
F(水平前面)	1.5	カウントアップ：右回転	10	1個
F(水平前面)	1.25	カウントアップ：右回転	10	1個
F(水平前面)	1.25	カウントアップ：右回転	10	1個
F(水平前面)	1.25	カウントアップ：右回転	10	1個
F(水平前面)	1.75	カウントアップ：右回転	10	1個
F(水平前面)	1.75	カウントアップ：右回転	10	1個
F(水平前面)	1.75	カウントアップ：右回転	10	1個
F(水平前面)	2	カウントアップ：右回転	10	1個
F(水平前面)	2	カウントアップ：右回転	10	1個
F(水平前面)	2	カウントアップ：右回転	10	1個
F(水平前面)	2.5	カウントアップ：右回転	10	1個
F(水平前面)	2.5	カウントアップ：右回転	10	1個
F(水平前面)	2.5	カウントアップ：右回転	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,490円 ( 11,539円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,490円 ( 11,539円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目
10,285円 ( 11,314円 )	3日目

基本情報

基本情報

【特長】
・軽量で超小型です。
・シャフト穴径φ10mm。
・文字高さ4mm。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
