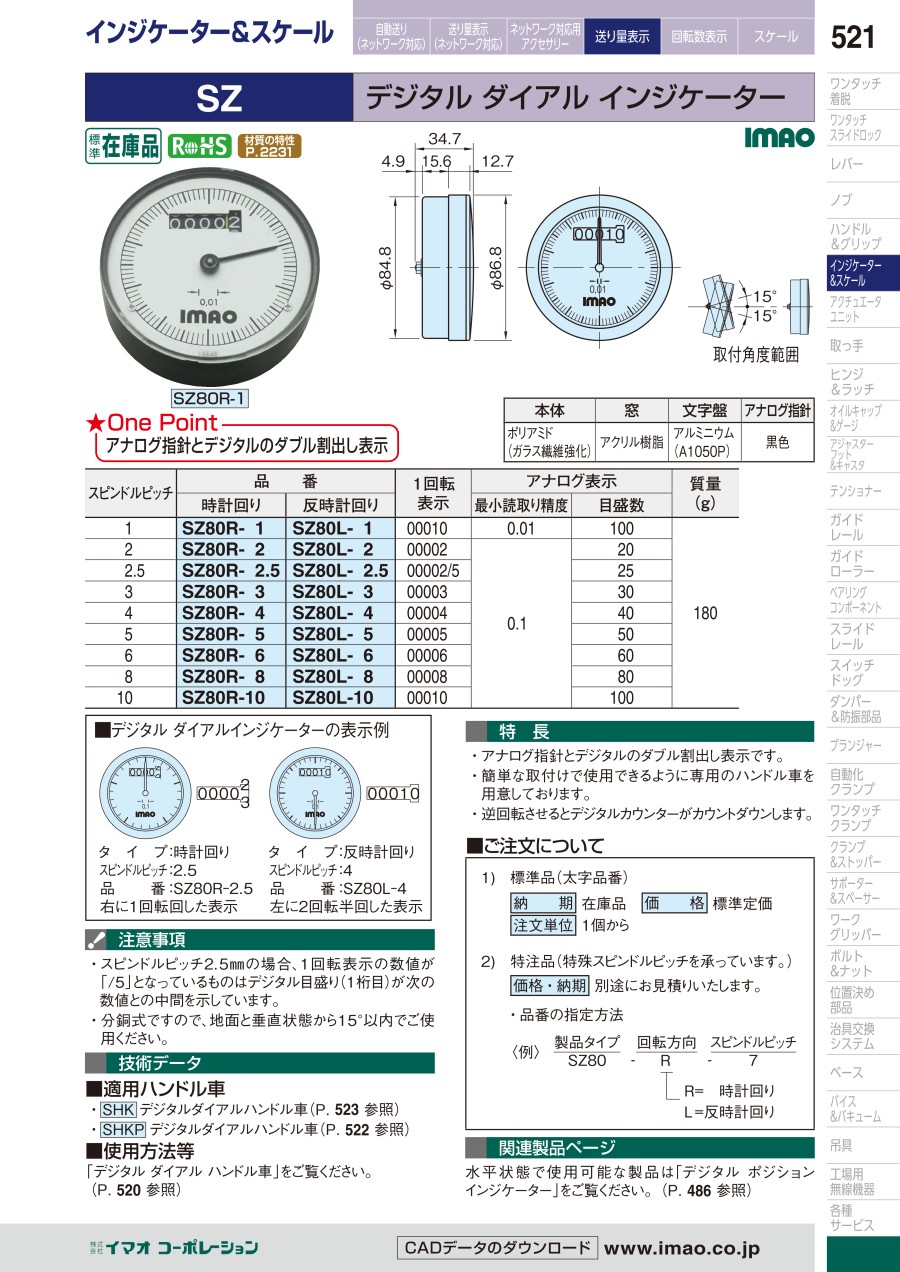

インジケーター&スケール デジタル ダイアル インジケーター（SZ）

外形図

取付角度範囲

製品仕様

材質

規格表

＊全て標準品

使用例

取付け角度は垂直から15°まで使用可能です。

商品特長詳細

・ アナログ指針とデジタルのダブル割出し表示です。
・ 簡単な取付けで使用できるように専用のハンドル車を用意しております。
・ 逆回転させるとデジタルカウンターがカウントダウンします。

選定手順・ポイント

選択方法

1、6サイズのデジタルダイアルハンドル車から、セットハンドルをお選びください。どのタイプにも全てのインジケーターが取付けできます。
2、デジタルダイアルインジケーターの仕様表（スピンドルピッチ）欄をご覧になり、機械のスピンドル軸のネジピッチに合うインジケーターをお選びください。

選定サポート情報

デジタル ダイアルインジケーターの表示例

タ イ プ：時計回り
スピンドルピッチ：2.5
型番：SZ80R-2．5
右に1回転回した表示

タ イ プ：反時計回り
スピンドルピッチ：4
型番：SZ80L-4
左に2回転半回した表示

適用ハンドル車

・SHK デジタルダイアルハンドル車
・SHKP デジタルダイアルハンドル車

注意・禁止事項

・ スピンドルピッチ2．5mmの場合、1回転表示の数値が「/5」となっているものはデジタル目盛り（1桁目）が次の数値との中間を示しています。
・ 分銅式ですので、地面と垂直状態から15°以内でご使用ください。
