インジケーター&スケール ディスク型 ダイアル ハンドル車（DHW）
- 通常単価(税別)
- 3,696円～4,709円
- 税込単価
- 4,066円～5,180円
【特長】・2針式のダイアルインジケーターで回転数を正確に読取りできます。・インジケーターは専用のノブや...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

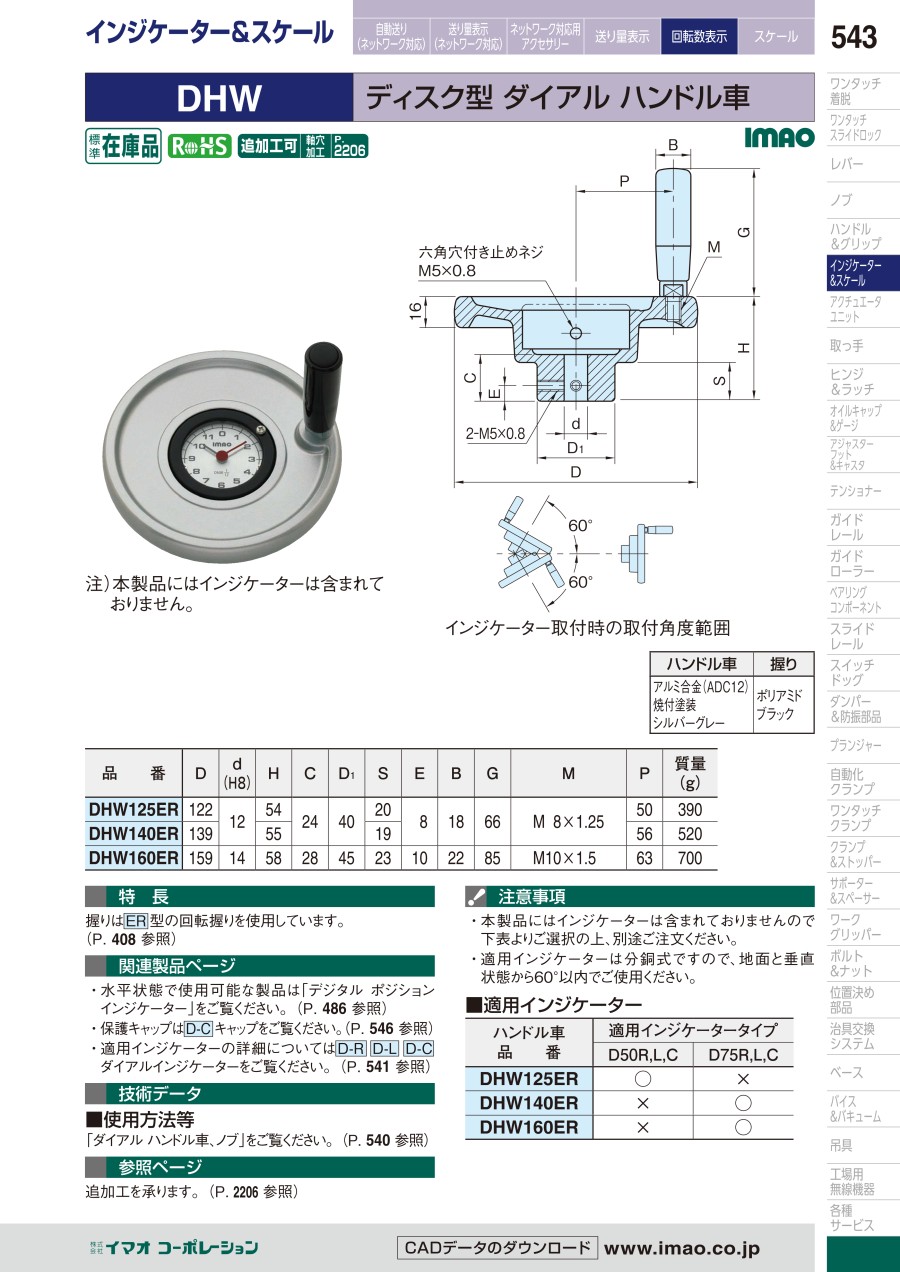

外形図
製品仕様
| ハンドル車 | 握り |
|---|---|
| アルミ合金（ADC12） 焼付塗装 シルバーグレー | ポリアミド ブラック |
特長
握りはER-S型の回転握りを使用しています。
インジケーター取付時の取付角度範囲
適用インジケーター
| ハンドル車 型番 | 適用インジケータータイプ | |
|---|---|---|
| D50R,L,C | D75R,L,C | |
| DHW125ER | ○ | × |
| DHW140ER | × | ○ |
| DHW160ER | × | ○ |
規格表
注意・禁止事項
・本製品にはインジケーターは含まれておりませんので上表よりご選択の上、別途ご注文ください。
・適用インジケーターは分銅式ですので、地面と垂直状態から60°以内でご使用ください。
詳細情報
基本情報
【特長】
・2針式のダイアルインジケーターで回転数を正確に読取りできます。
・インジケーターは専用のノブやハンドルに簡単に取付け可能、またはあらかじめセットされています。
・ハンドル車、ノブは公差H8でボス穴加工されていますので、そのままシャフトに取付けできます。
