イマオコーポレーション

マシナリーハンドル（MH1・MH10）

Name: マシナリー ハンドル（MH1・MH10）
Brand: イマオコーポレーション
SKU: 221000379105
Rating: 4 (2 reviews)

カタログ |

通常単価(税別): 2,687円～4,461円

税込単価: 2,956円～4,907円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

仕上がりの美しいアルミ製取手。【特長】・MH10 本体カラーは2色（ナチュラル、ブラック）を用意。・丸...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

イマオコーポレーション

ラウンドアルミハンドル（RD2・RD4）

通常価格(税別)： 1,289円 (税込価格：1,418円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

マシナリーハンドル（MH6～9）

通常価格(税別)： 3,588円 (税込価格：3,947円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

本体

アルミニウム（A6N01S）
アルマイト表面処理
梨地仕上げ
つや消しナチュラル
つや消しブラック

規格表

MH1

ナチュラル	L	L₁	許容荷重（N）	質量（g）
型番	L	L₁	許容荷重（N）	質量（g）
MH1-112N	112	129	1,000	167
MH1-120N	120	137		174
MH1-128N	128	145		181
MH1-160N	160	177		211
MH1-180N	180	197		229
MH1-192N	192	209		241
MH1-350N	350	367		387

MH10

ナチュラル	ブラック	L	許容荷重（N）	質量（g）
型番	型番	L	許容荷重（N）	質量（g）
MH10-100NN	MH10-100BN	100	1,000	89
MH10-112NN	MH10-112BN	112		95
MH10-120NN	MH10-120BN	120		99
MH10-128NN	MH10-128BN	128		103
MH10-160NN	MH10-160BN	160		119

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

本体色

取付ネジ径M

RoHS?

最小発注数量

101～150	112	50.1～55	55	25.1～30	26	つや消しナチュラル	M8×1.25	10	1個
101～150	120	50.1～55	55	25.1～30	26	つや消しナチュラル	M8×1.25	10	1個
101～150	128	50.1～55	55	25.1～30	26	つや消しナチュラル	M8×1.25	10	1個
151～200	160	50.1～55	55	25.1～30	26	つや消しナチュラル	M8×1.25	10	1個
151～200	180	50.1～55	55	25.1～30	26	つや消しナチュラル	M8×1.25	10	1個
151～200	192	50.1～55	55	25.1～30	26	つや消しナチュラル	M8×1.25	10	1個
～100	100	45.1～50	50	15.1～20	20	つや消しブラック	M6×1	10	1個
～100	100	45.1～50	50	15.1～20	20	つや消しナチュラル	M6×1	10	1個
101～150	112	45.1～50	50	15.1～20	20	つや消しブラック	M6×1	10	1個
101～150	112	45.1～50	50	15.1～20	20	つや消しナチュラル	M6×1	10	1個
101～150	120	45.1～50	50	15.1～20	20	つや消しブラック	M6×1	10	1個
101～150	120	45.1～50	50	15.1～20	20	つや消しナチュラル	M6×1	10	1個
101～150	128	45.1～50	50	15.1～20	20	つや消しブラック	M6×1	10	1個
101～150	128	45.1～50	50	15.1～20	20	つや消しナチュラル	M6×1	10	1個
151～200	160	45.1～50	50	15.1～20	20	つや消しブラック	M6×1	10	1個
151～200	160	45.1～50	50	15.1～20	20	つや消しナチュラル	M6×1	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,491円 ( 3,840円 )	在庫品1日目当日出荷可能
4,268円 ( 4,695円 )	在庫品1日目当日出荷可能
3,879円 ( 4,267円 )	在庫品1日目当日出荷可能
3,976円 ( 4,374円 )	在庫品1日目当日出荷可能
4,073円 ( 4,480円 )	在庫品1日目当日出荷可能
4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
3,006円 ( 3,307円 )	3日目
2,909円 ( 3,200円 )	3日目
3,006円 ( 3,307円 )	在庫品1日目当日出荷可能
2,731円 ( 3,004円 )	3日目
2,687円 ( 2,956円 )	3日目
2,687円 ( 2,956円 )	3日目
3,297円 ( 3,627円 )	3日目
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

仕上がりの美しいアルミ製取手。
【特長】
・MH10 本体カラーは2色（ナチュラル、ブラック）を用意。
・丸みがあり握り心地の良いアルミ製の取手。
・アルマイト処理された美観が装置デザインを引き立たせる。
【用途】
・パネル、カバー等の取付け、取外し時に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

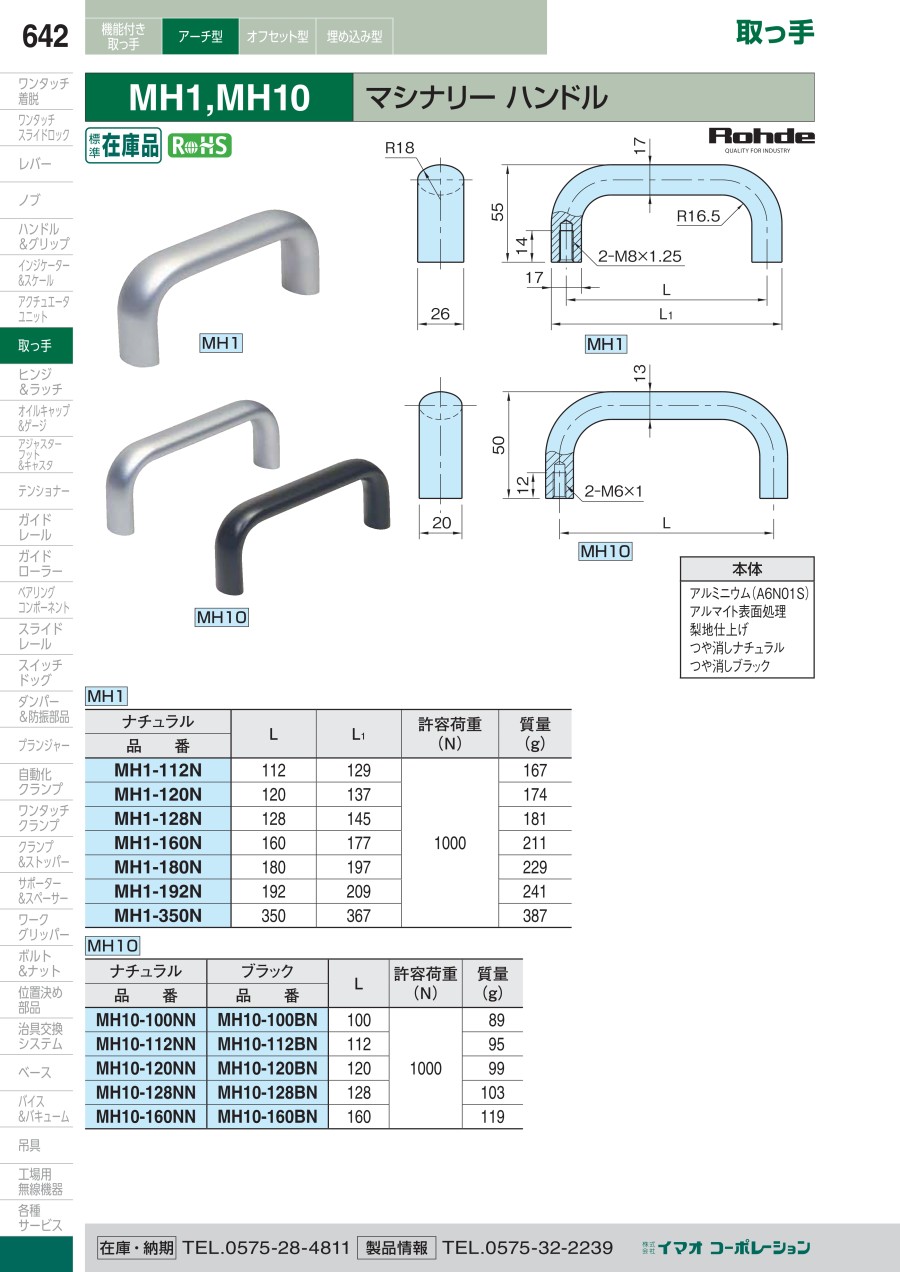

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マシナリーハンドル（MH1・MH10）のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具扉用

満足度：4.02020/05/22

治具製作の扉に使用しています。手触りの感触もよく見た目もいいと思います。

0人が参考にしています。

機械の部品として

満足度：4.02019/04/23

このような商品があることを紹介されて購入しました。型を取り付ける時に使用しています。他になかなか代用品がなく、一度取り付...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q取付けボルトは付属されていますか？

付属していません。
