イマオコーポレーション

ステンレスラウンドハンドル（SRH2）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 4,505円～9,505円

税込単価: 4,956円～10,456円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：3 日目

握りやすさ、信頼性、安定性に優れた形状・寸法です。医療機器、薬品機器、食品機械...

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
めねじ
本体材質
ステンレス
グリップ断面形状
丸形
本体表面処理
なし
許容荷重 (N)
1000
本体色
シルバー

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：SUS316L（グリップ、ボルト、ワッシャー）

規格表

型番	L	H	A	E	M	Lf	B	許容荷重（N）	質量（g）
SRH2-100AN	100	40	12	8	M5×0.8-10L	10	R22	1,000	105
SRH2-100BN	100	45	19.5	10	M6×1-12L	12	R24		216
SRH2-120AN	120	40	12	8	M5×0.8-10L	10	R22		115
SRH2-120BN	120	45	19.5	10	M6×1-12L	12	R24		241
SRH2-150AN	150	40	12	8	M5×0.8-10L	10	R22		138
SRH2-150BN	150	45	19.5	10	M6×1-12L	12	R24		279
SRH2-180AN	180	40	12	8	M5×0.8-10L	10	R22		158
SRH2-180BN	180	45	19.5	10	M6×1-12L	12	R24		318
SRH2-250AN	250	40	12	8	M5×0.8-10L	10	R22		205
SRH2-250BN	250	45	19.5	10	M6×1-12L	12	R24		407
SRH2-350AN	350	40	12	8	M5×0.8-10L	10	R22		271
SRH2-350BN	350	45	19.5	10	M6×1-12L	12	R24		535

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

取付ネジ径M

RoHS?

最小発注数量

～100	100	35.1～40	40	11～15	12	M5×0.8	10	1個
～100	100	40.1～45	45	15.1～20	19.5	M6×1	10	1個
101～150	120	35.1～40	40	11～15	12	M5×0.8	10	1個
101～150	120	40.1～45	45	15.1～20	19.5	M6×1	10	1個
101～150	150	35.1～40	40	11～15	12	M5×0.8	10	1個
101～150	150	40.1～45	45	15.1～20	19.5	M6×1	10	1個
151～200	180	35.1～40	40	11～15	12	M5×0.8	10	1個
151～200	180	40.1～45	45	15.1～20	19.5	M6×1	10	1個
201～300	250	35.1～40	40	11～15	12	M5×0.8	10	1個
201～300	250	40.1～45	45	15.1～20	19.5	M6×1	10	1個
301～	350	35.1～40	40	11～15	12	M5×0.8	10	1個
301～	350	40.1～45	45	15.1～20	19.5	M6×1	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,946円 ( 5,441円 )	在庫品1日目当日出荷可能
4,845円 ( 5,330円 )	3日目
4,505円 ( 4,956円 )	3日目
5,819円 ( 6,401円 )	在庫品1日目当日出荷可能
4,989円 ( 5,488円 )	3日目
6,401円 ( 7,041円 )	3日目
5,819円 ( 6,401円 )	3日目
5,950円 ( 6,545円 )	3日目
6,692円 ( 7,361円 )	3日目
7,856円 ( 8,642円 )	3日目
7,856円 ( 8,642円 )	3日目
9,505円 ( 10,456円 )	3日目

詳細情報

基本情報

基本情報

握りやすさ、信頼性、安定性に優れた形状・寸法です。医療機器、薬品機器、食品機械やクリーンルームでの使用に最適です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

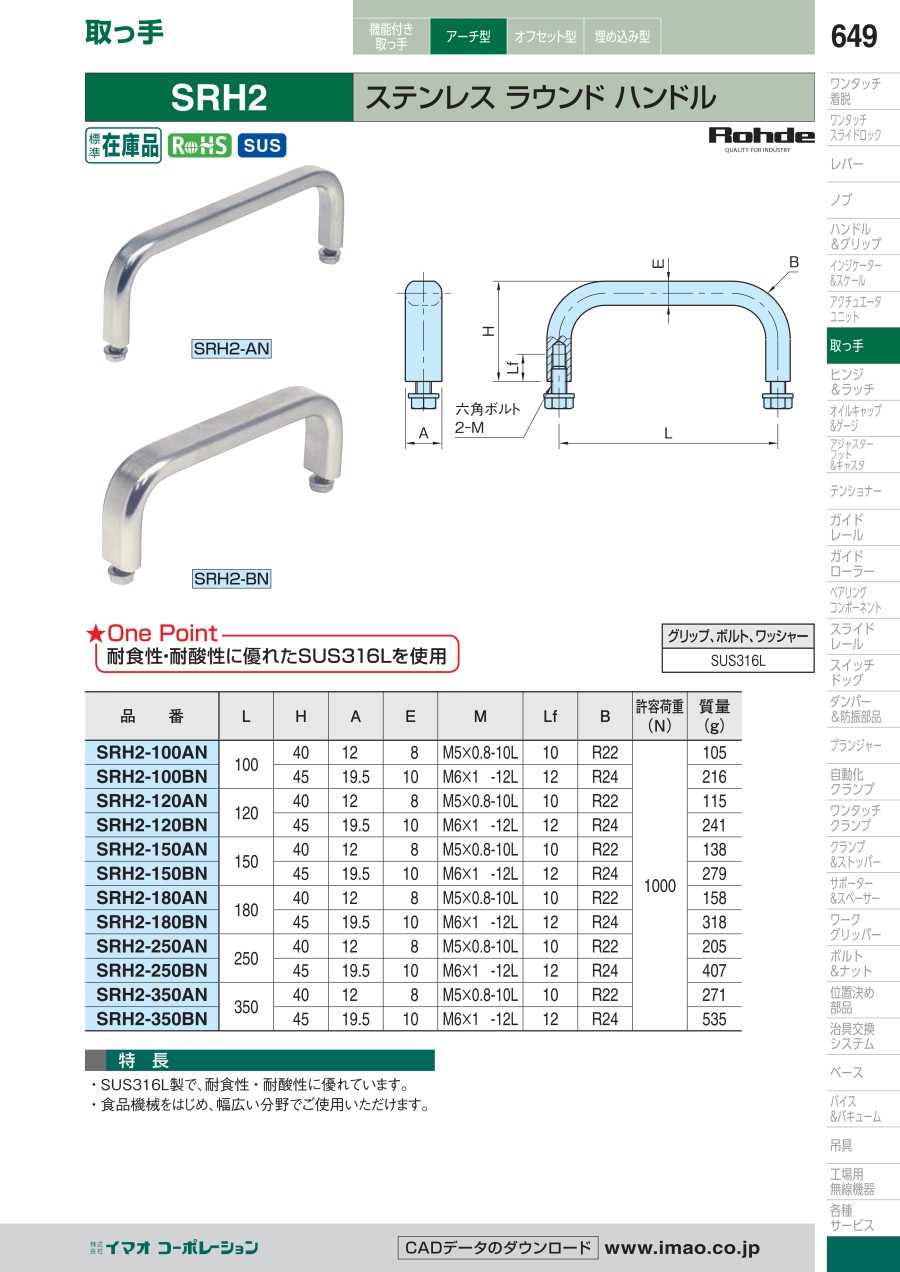

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
