未確定：候補が12型番あります。
イマオコーポレーション

エルゴ プルハンドル （EFPH-SC）

エルゴ プルハンドル （EFPH-SC）

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
数量：

商品情報

外形図

エルゴ プルハンドル （EFPH-SC） 外形図

製品仕様

型番材質・表面処理質量
（g）
ハンドルカバーフラップ
EFPH120SCポリアミド
（ガラス繊維強化）
つや消しブラック		ポリアミド
光沢仕上げ
ブラック、オレンジ、グレー、イエロー、ライトブルー、レッド		-55
EFPH120SC-Fポリアミド
つや消しブラック		70


■カバーのカラー

エルゴ プルハンドル （EFPH-SC） カバーのカラー
  • 色コード：OG（オレンジ）／GR（グレー）／YE（イエロー）／LB（ライトブルー）／BR（ブラック）／RE（レッド）

技術情報

  • 使用温度：max.+100℃／min.-30℃

■機械強度
型番FH［N］FV［N］
EFPH120SC1,200400
EFPH120SC-F

持上げ可能荷重

エルゴ プルハンドル （EFPH-SC） 持上げ荷重

FHとFVは通常の作業条件で重量物を持上げる場合の、破壊点の平均値です。

使用例

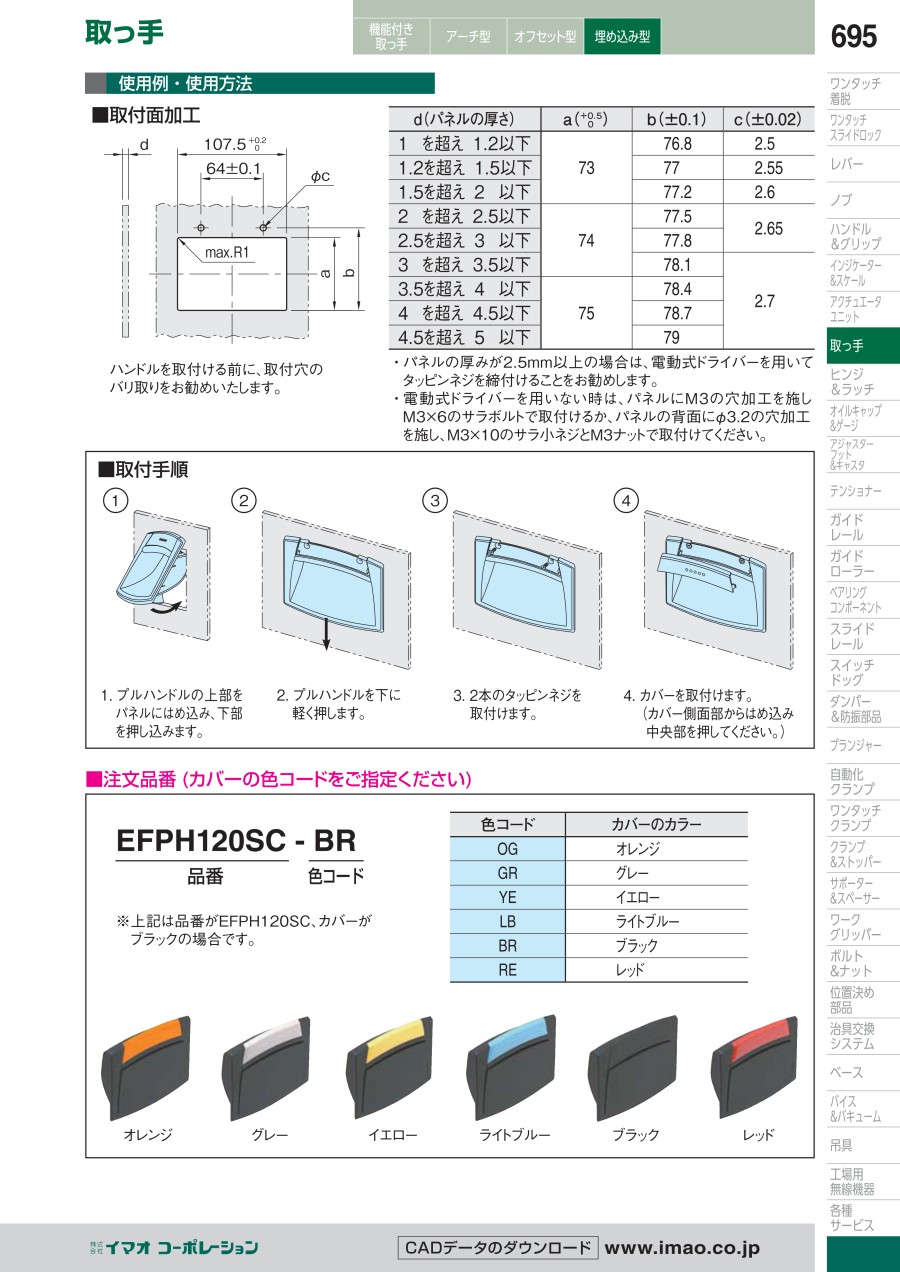

取付面加工

エルゴ プルハンドル （EFPH-SC） 取付面加工

ハンドルを取付ける前に、取付穴のバリ取りをお勧めいたします。

d（パネルの厚さ）a（0～+0.5）b（±0.1）c（±0.02）
1を超え1.2以下7376.82.5
1.2を超え1.5以下772.55
1.5を超え2以下77.22.6
2を超え2.5以下7477.52.65
2.5を超え3以下77.8
3を超え3.5以下78.12.7
3.5を超え4以下7578.4
4を超え4.5以下78.7
4.5を超え5以下79
  • パネルの厚みが2.5mm以上の場合は、電動式ドライバーを用いてタッピンネジを締付けることをお勧めします。
  • 電動式ドライバーを用いない時は、パネルにM3の穴加工を施しM3×6のサラボルトで取付けるか、パネルの背面にφ3.2の穴加工を施し、M3×10のサラ小ネジとM3ナットで取付けてください。

取付手順

エルゴ プルハンドル （EFPH-SC） 取付手順

注意・禁止事項

  • 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
  • カバーは輸送中の傷や汚れから保護する為別々に梱包しますので、お客様にて組付けてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    EFPH120SC-BR
    EFPH120SC-F-BR
    EFPH120SC-F-GR
    EFPH120SC-F-LB
    EFPH120SC-F-OG
    EFPH120SC-F-RE
    EFPH120SC-F-YE
    EFPH120SC-GR
    EFPH120SC-LB
    EFPH120SC-OG
    EFPH120SC-RE
    EFPH120SC-YE

    仕様

    カバーカラー

    		RoHS?最小発注数量
    フラップ無し
    ブラック
    10
    1個
    フラップ付き
    ブラック
    10
    1個
    フラップ付き
    グレー
    10
    1個
    フラップ付き
    ライトブルー
    10
    1個
    フラップ付き
    オレンジ
    10
    1個
    フラップ付き
    レッド
    10
    1個
    フラップ付き
    イエロー
    10
    1個
    フラップ無し
    グレー
    10
    1個
    フラップ無し
    ライトブルー
    10
    1個
    フラップ無し
    オレンジ
    10
    1個
    フラップ無し
    レッド
    10
    1個
    フラップ無し
    イエロー
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    898円
    ( 988円 )
    在庫品1日目当日出荷可能
    1,454円
    ( 1,599円 )
    3日目
    1,454円
    ( 1,599円 )
    3日目
    1,454円
    ( 1,599円 )
    3日目
    1,454円
    ( 1,599円 )
    3日目
    1,454円
    ( 1,599円 )
    3日目
    1,454円
    ( 1,599円 )
    3日目
    898円
    ( 988円 )
    3日目
    898円
    ( 988円 )
    3日目
    898円
    ( 988円 )
    3日目
    898円
    ( 988円 )
    3日目
    898円
    ( 988円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    フラップ付きは装置外観をすっきりさせます。
    【特長】
    ・タッピンネジ（呼び径2.9-9.5L）2本で取付けができます。また、取付箇所は専用のカバーで簡単に被う事ができます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
