エルゴ アーチ グリップ (フレキシブルタイプ) (EAG-CF)
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 使用温度：max.80℃ min.0℃
| グリップ | キャップ | インサート |
|---|---|---|
| ポリプロピレン つや消しブラック | ポリアミド つや消しブラック、つや消しオレンジ、つや消しグレー、 つや消しイエロー、つや消しライトブルー、つや消しレッド | 黄銅 （カドミウム低減材） |
規格表
| 型番 | L | L1 | L2 | H | A | B | Lr | Lc | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| EAG140CF-** | 117 | 144 | 92 | 39 | 26 | 8.5 | 26.5 | 8.5 | 56 |
| EAG180CF-** | 150 | 178 | 122 | 45 | 28 | 9.5 | 32 | 14 | 67 |
注）**は、キャップの色コードをご指定ください。 （OG：オレンジ、GR：グレー、YE：イエロー、LB：ライトブルー、BR：ブラック、RE：レッド）
注意・禁止事項
- キャップの色がご指定できますので、色コードをご指定ください。
- キャップは輸送中のキズや汚れから保護する為、別々に梱包しますので、お客様にて組付けてご使用ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,697円 ( 1,867円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
2,089円 ( 2,298円 ) | 4日目 |
1,997円 ( 2,197円 ) | 3日目 |
1,997円 ( 2,197円 ) | 3日目 |
2,089円 ( 2,298円 ) | 3日目 |
1,997円 ( 2,197円 ) | 3日目 |
1,997円 ( 2,197円 ) | 3日目 |
詳細情報
基本情報
フレキシブルに曲げられる為､装置の曲面にも取り付け出来ます｡専用キャップで取り付け穴が隠せます｡装置デザイン､作業箇所に応じてキャップのカラーが選べます｡
【特長】
・直径300～600mmの側面に取付けが可能です。
・直径600mmを超える側面にはEAGをご使用ください。
・握り部の曲線デザインが美観と作業性を高めます。
・六角穴付きボルトによる取付けができます。
・また取付箇所は、専用のキャップで簡単に被う事ができます

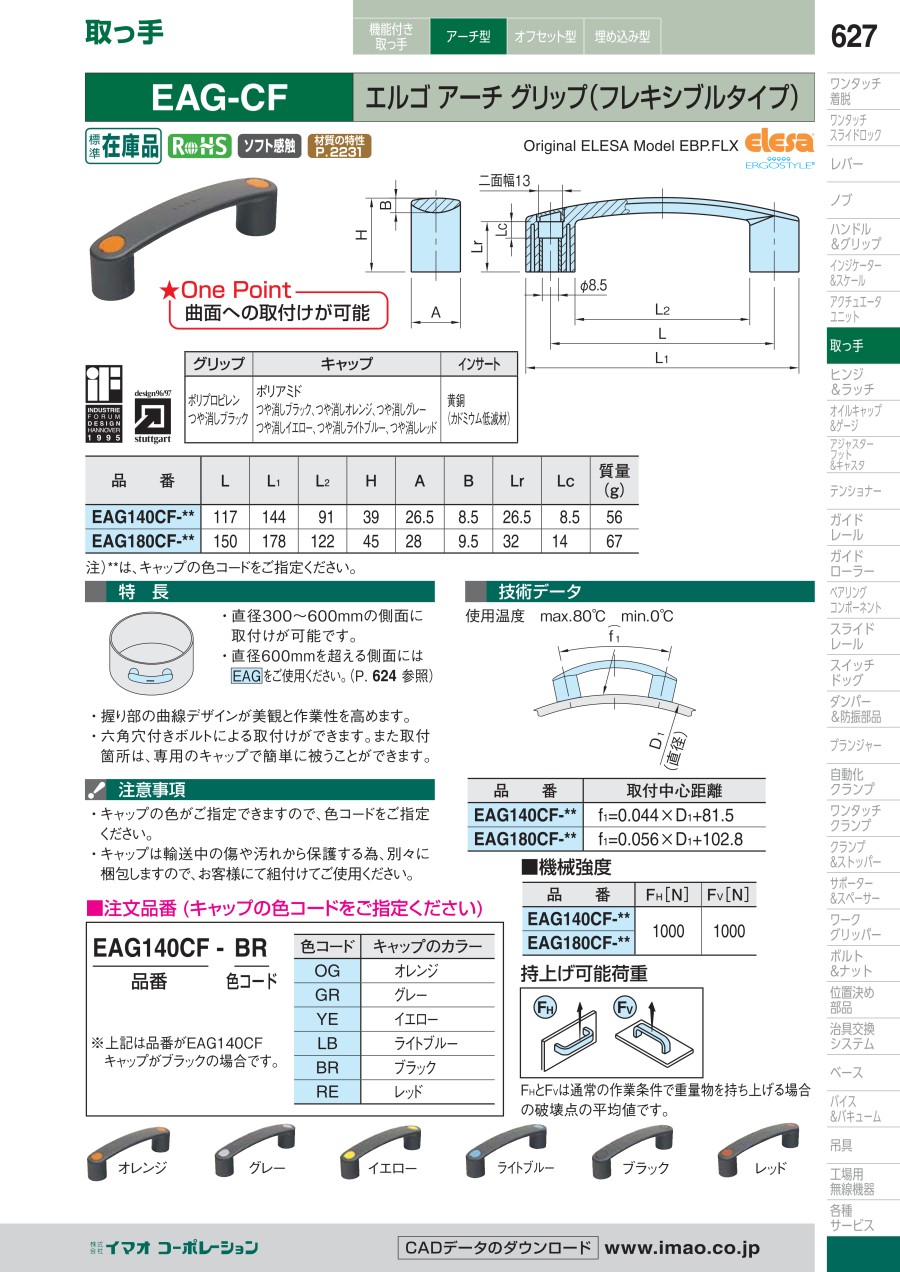

カタログ
