イマオコーポレーション

アーチグリップ（AGS）（サラボルト仕様・メネジ）

Name: アーチ グリップ（AGS）（サラボルト仕様・メネジ）
Brand: イマオコーポレーション
SKU: 221000378957
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 446円～998円

税込単価: 491円～1,098円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アーチグリップ（AGS）

通常価格(税別)： 481円 (税込価格：529円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ラウンドアルミハンドル（RD3）

4.4

通常価格(税別)： 1,542円 (税込価格：1,696円)

通常出荷日：在庫品1日目

定番の樹脂製取手。【特長】・AGS-N サラボルト仕様。・AGS-T メネジ。...

詳細情報を確認する

本体種類
標準形
面付形種類
U字形
形状
ストレート
本体材質
樹脂
グリップ断面形状
丸形
詳細材質
ポリアミド
本体表面処理
つや消し仕上げ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AGS-N（サラボルト仕様）寸法図

AGS-T（メネジ）寸法図

製品仕様

規格表

製品仕様

ブラック	L	L₁	L₂	H	A	B	R	Lf	質量 (g)
型番	L	L₁	L₂	H	A	B	R	Lf	質量 (g)
AGS110N	93.5	109	74	38	21	6	5.5	13	24
AGS130N	117	137	93	41	26	7	6.5	15	44
AGS200N	179	196	151	50	28	7.5	6.5	17	72

AGS-T（メネジ）

ブラック	オレンジ	L	L₁	L₂	H	A	B	M	Lf	質量 (g)
型番	型番	L	L₁	L₂	H	A	B	M	Lf	質量 (g)
AGS130T6	AGS130T6-OG	117	134	102	38	25	7.5	M6×1	12	56
AGS130T8	AGS130T8-OG	117	134	102	38	25		M8×1.25	13	52
AGS150T8	-	132	150	116	45	26		M8×1.25	13	59

商品特長詳細

機械強度

持上げ可能重量

耐衝撃強さ

型番	F_H [N]	F_V [N]	L_H [J]	L_V [J]
AGS110N	2,000	2,200	16	6
AGS130N	2,500	2,300	17	7
AGS130T6	3,000	1,600	12	9
AGS130T8	3,000	1,600	12	9
AGS150T8	2,000	1,800	18	16
AGS200N	2,500	2,400	22	15

注意・禁止事項

温度、湿度により、取付けピッチ等に誤差が生じる場合があります（微温湯で調整可能）。
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

本体色

取付ネジ径M

全長

(mm)

RoHS?

最小発注数量

丸穴	～100	93.5	35.1～40	38	20.1～25	21	つや消しブラック	-	109	10	1個
丸穴	101～150	117	40.1～45	41	25.1～30	26	つや消しブラック	-	137	10	1個
めねじ	101～150	117	35.1～40	38	20.1～25	25	つや消しブラック	M6×1	134	10	1個
めねじ	101～150	117	35.1～40	38	20.1～25	25	つや消しオレンジ	M6×1	134	10	1個
めねじ	101～150	117	35.1～40	38	20.1～25	25	つや消しブラック	M8×1.25	134	10	1個
めねじ	101～150	117	35.1～40	38	20.1～25	25	つや消しオレンジ	M8×1.25	134	10	1個
めねじ	101～150	132	40.1～45	45	25.1～30	26	つや消しブラック	M8×1.25	150	10	1個
丸穴	151～200	179	45.1～50	50	25.1～30	28	つや消しブラック	-	196	10	1個

通常単価(税別) (税込単価)	通常出荷日

446円 ( 491円 )	在庫品1日目当日出荷可能
494円 ( 543円 )	在庫品1日目当日出荷可能
998円 ( 1,098円 )	在庫品1日目当日出荷可能
978円 ( 1,076円 )	3日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
978円 ( 1,076円 )	3日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
998円 ( 1,098円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

定番の樹脂製取手。
【特長】
・AGS-N サラボルト仕様。
・AGS-T メネジ。
・使用温度 AGS-N：-30～+150℃、AGS-T：-30～+130℃。
【用途】
・パネル、カバー等の取付け、取外し時に利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

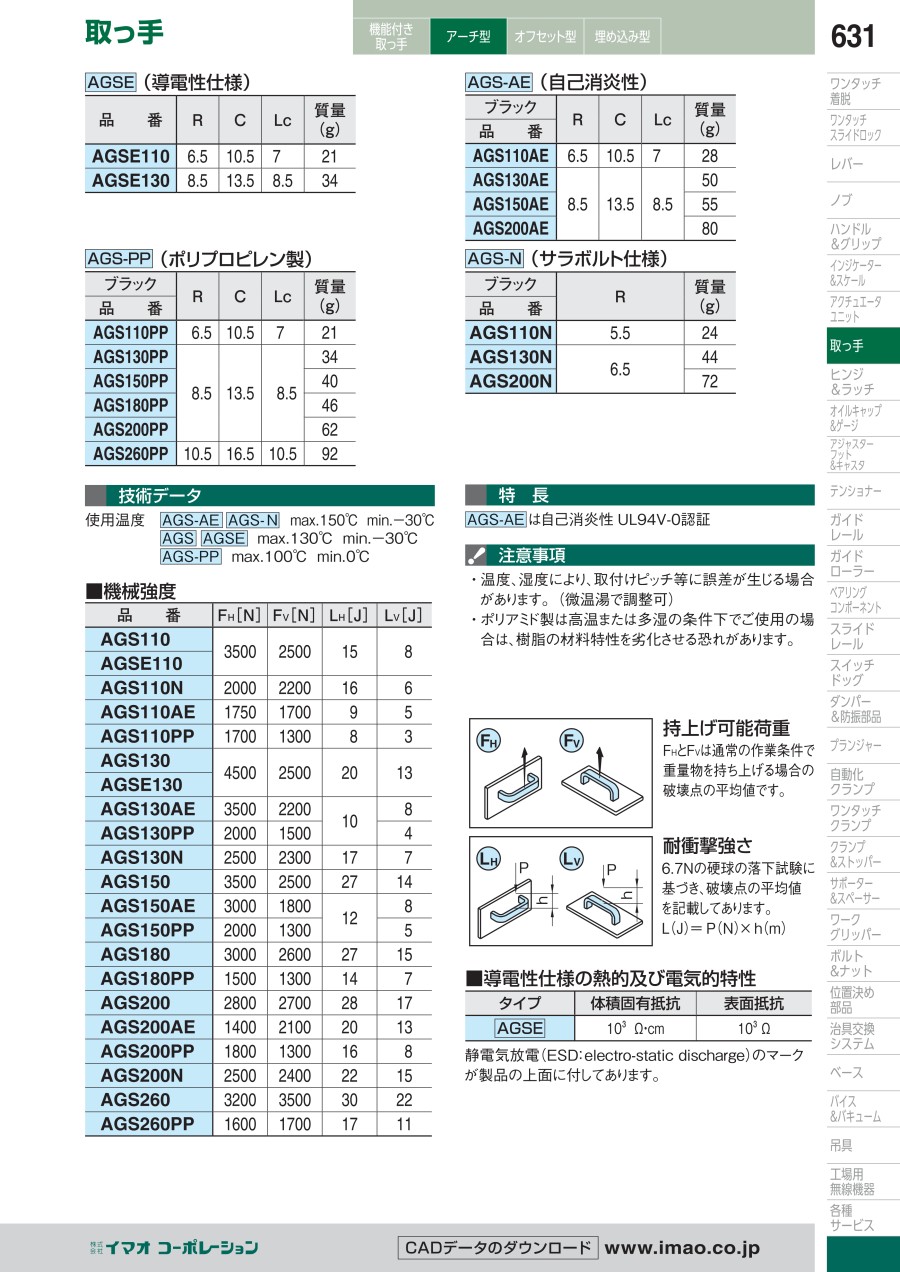

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アーチグリップ（AGS）（サラボルト仕様・メネジ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

樹脂製カバーの取手に使用

満足度：5.02019/02/05

800mm×500mm×8ｔの樹脂製扉の取手に使用。しっかり握れる大きさで、ネジ固定部もしっかりしていました。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QUL規格の認証はありますか？

UL94-HB認証です。
