イマオコーポレーション

インジケーター&スケールデジタルポジションインジケーターノブ（DPK-02）

カタログ |

通常単価(税別): 10,030円～13,005円

税込単価: 11,033円～14,306円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・ノブ一体型のポジションインジケーターです。・軽量で超小型です。・シャフト穴径φ10mm。・文...

よく一緒に見られています

イマオコーポレーション

通常出荷日：2 日目～

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が234型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注）トルクピン先端はフラットになっていますので位置決めのマーキングにはご使用になれません。

製品仕様

材質

ハウジング	ノブ
ポリアミド（6ナイロン）オレンジ	アルミニウムアルマイト表面処理

規格表

インジケーター&スケールデジタルポジションインジケーターノブ（DPK-02） ?格表

使用例

1 ラバークッション（接着シール）を裏面に貼付けます。
2 シャフト中心から18mm上側にトルクピン用の穴加工をします。
3 シャフトに通し、六角穴付き止めネジで固定します。

商品特長詳細

・ノブ一体型のポジションインジケーターです。
・軽量で超小型です。
・シャフト穴径φ10mm
・文字高さ4mm

選定サポート情報

表示例

技術情報・設計アイデア

使用温度：max.80℃

注意・禁止事項

・起動時は許容回転数の1/3以下にしてください。
・急加速及び急停止のご使用は避けてください。
・シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。

型番リスト

表示件数

型番

読取方向(実機の読取方向の詳細はメーカーカタログをご確認下さい。)	送りネジのピッチ	1回転表示(実機の表示状態はメーカーカタログをご確認下さい。)	回転方向	RoHS?	最小発注数量

F(水平前面)	0.75	0.075	カウントアップ：左回転	10	1個
F(水平前面)	0.75	00.75	カウントアップ：左回転	10	1個
F(水平前面)	0.75	0075	カウントアップ：左回転	10	1個
F(水平前面)	1	0.1	カウントアップ：左回転	10	1個
F(水平前面)	1	01.0	カウントアップ：左回転	10	1個
F(水平前面)	1	010	カウントアップ：左回転	10	1個
F(水平前面)	1.5	0.15	カウントアップ：左回転	10	1個
F(水平前面)	1.5	01.5	カウントアップ：左回転	10	1個
F(水平前面)	1.5	015	カウントアップ：左回転	10	1個
F(水平前面)	1.25	0.125	カウントアップ：左回転	10	1個
F(水平前面)	1.25	01.25	カウントアップ：左回転	10	1個
F(水平前面)	1.25	0125	カウントアップ：左回転	10	1個
F(水平前面)	1.75	0.175	カウントアップ：左回転	10	1個
F(水平前面)	1.75	01.75	カウントアップ：左回転	10	1個
F(水平前面)	1.75	0175	カウントアップ：左回転	10	1個
F(水平前面)	2	0.20	カウントアップ：左回転	10	1個
F(水平前面)	2	02.0	カウントアップ：左回転	10	1個
F(水平前面)	2	020	カウントアップ：左回転	10	1個
F(水平前面)	2.5	0.25	カウントアップ：左回転	10	1個
F(水平前面)	2.5	02.5	カウントアップ：左回転	10	1個
F(水平前面)	2.5	025	カウントアップ：左回転	10	1個
F(水平前面)	3	0.30	カウントアップ：左回転	10	1個
F(水平前面)	3	03.0	カウントアップ：左回転	10	1個
F(水平前面)	3	030	カウントアップ：左回転	10	1個
F(水平前面)	4	0.4	カウントアップ：左回転	10	1個
F(水平前面)	4	04.0	カウントアップ：左回転	10	1個
F(水平前面)	4	040	カウントアップ：左回転	10	1個
F(水平前面)	5	0.50	カウントアップ：左回転	10	1個
F(水平前面)	5	05.0	カウントアップ：左回転	10	1個
F(水平前面)	5	050	カウントアップ：左回転	10	1個
F(水平前面)	6	0.60	カウントアップ：左回転	10	1個
F(水平前面)	6	06.0	カウントアップ：左回転	10	1個
F(水平前面)	6	060	カウントアップ：左回転	10	1個
F(水平前面)	8	0.80	カウントアップ：左回転	10	1個
F(水平前面)	8	08.0	カウントアップ：左回転	10	1個
F(水平前面)	8	080	カウントアップ：左回転	10	1個
F(水平前面)	10	1	カウントアップ：左回転	10	1個
F(水平前面)	10	10.0	カウントアップ：左回転	10	1個
F(水平前面)	10	100	カウントアップ：左回転	10	1個
F(水平前面)	0.75	0.075	カウントアップ：右回転	10	1個
F(水平前面)	0.75	00.75	カウントアップ：右回転	10	1個
F(水平前面)	0.75	0075	カウントアップ：右回転	10	1個
F(水平前面)	1	0.1	カウントアップ：右回転	10	1個
F(水平前面)	1	01.0	カウントアップ：右回転	10	1個
F(水平前面)	1	010	カウントアップ：右回転	10	1個
F(水平前面)	1.5	0.15	カウントアップ：右回転	10	1個
F(水平前面)	1.5	01.5	カウントアップ：右回転	10	1個
F(水平前面)	1.5	015	カウントアップ：右回転	10	1個
F(水平前面)	1.25	0.125	カウントアップ：右回転	10	1個
F(水平前面)	1.25	01.25	カウントアップ：右回転	10	1個
F(水平前面)	1.25	0125	カウントアップ：右回転	10	1個
F(水平前面)	1.75	0.175	カウントアップ：右回転	10	1個
F(水平前面)	1.75	01.75	カウントアップ：右回転	10	1個
F(水平前面)	1.75	0175	カウントアップ：右回転	10	1個
F(水平前面)	2	0.20	カウントアップ：右回転	10	1個
F(水平前面)	2	02.0	カウントアップ：右回転	10	1個
F(水平前面)	2	020	カウントアップ：右回転	10	1個
F(水平前面)	2.5	0.25	カウントアップ：右回転	10	1個
F(水平前面)	2.5	02.5	カウントアップ：右回転	10	1個
F(水平前面)	2.5	025	カウントアップ：右回転	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目
13,005円 ( 14,306円 )	2日目

基本情報

基本情報

【特長】
・ノブ一体型のポジションインジケーターです。
・軽量で超小型です。
・シャフト穴径φ10mm。
・文字高さ4mm。

カタログ

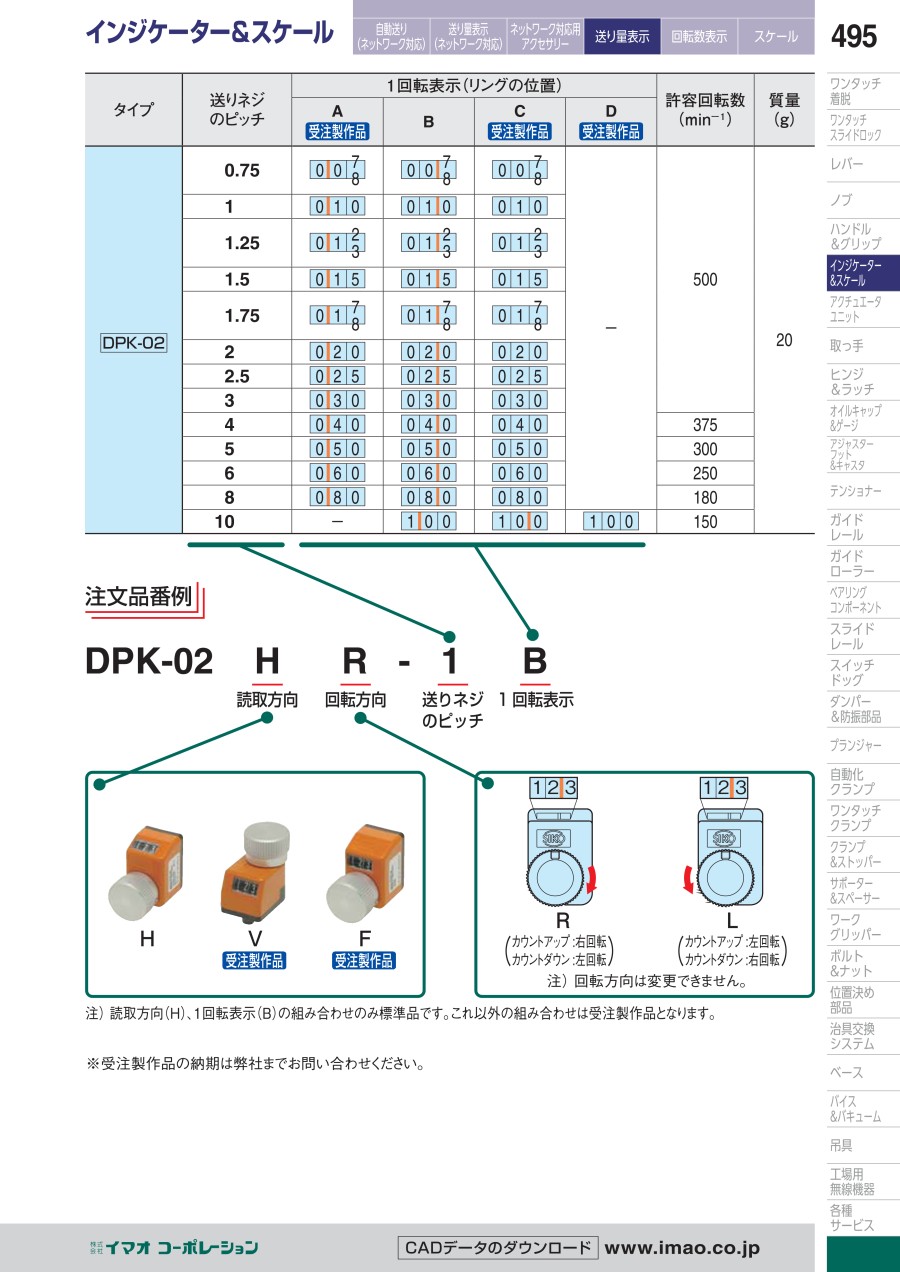

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
