デジタル ポジション インジケーター （SDP-10）

外形図

注） トルクピン先端はフラットになっていますので位置決めのマーキングにはご使用になれません。

製品仕様

材質

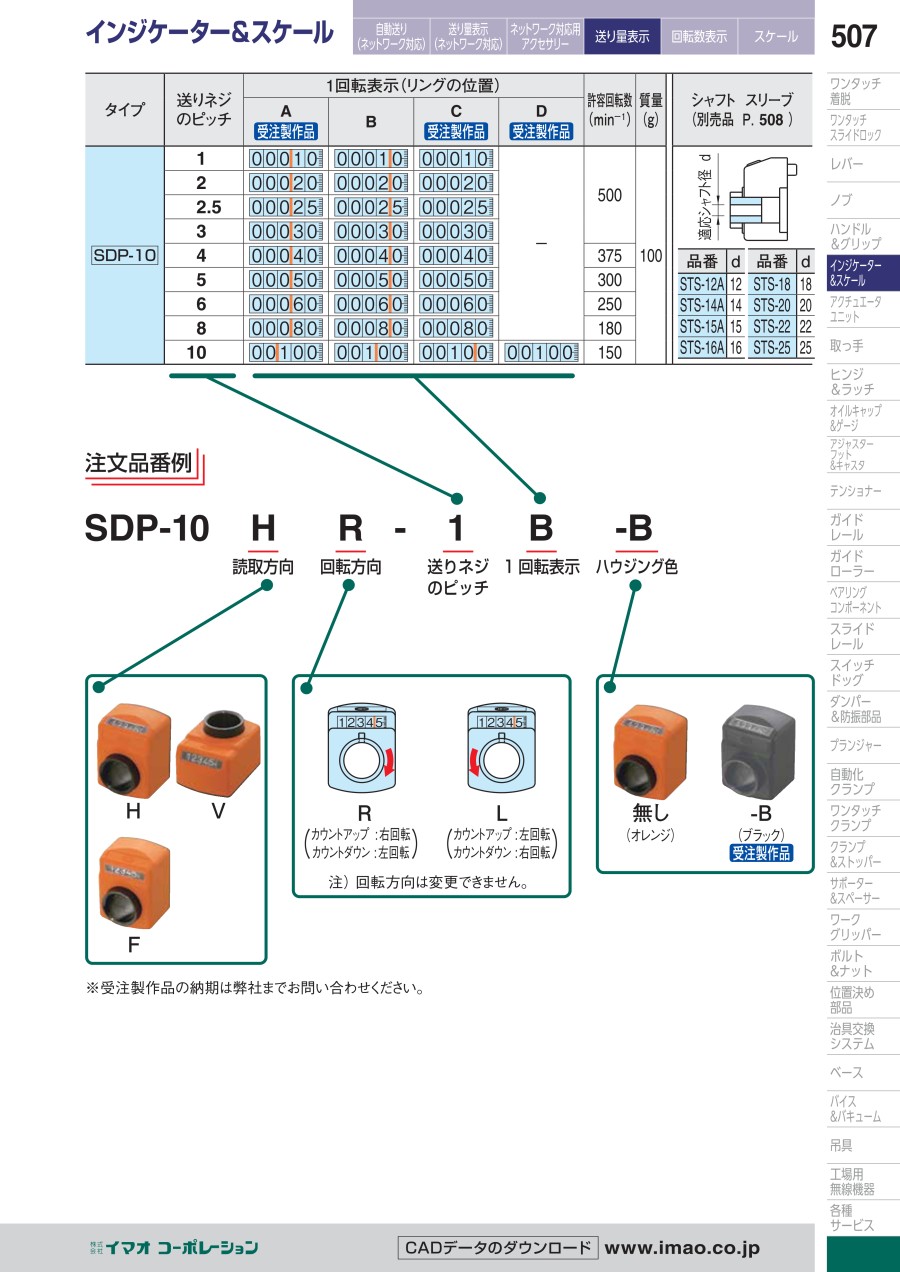

規格表

使用例

1 ラバークッション（接着シール）を裏面に貼付けます。
2 シャフト中心から30mm上側にトルクピン用の穴加工をします。
3 シャフトに通し、六角穴付き止めネジで固定します。

商品特長詳細

・ シャフトスリーブ使用でφ12,14,15,16,18,20,22,25の穴径に対応可能です。
・ ポリアミド製で軽量です。
・ 文字高さ7mm

選定手順・ポイント

選定サポート情報

表示例

技術情報・設計アイデア

使用温度：max．80℃

注意・禁止事項

・ 起動時は許容回転数の1/3以下にしてください。
・ 急加速及び急停止のご使用は避けてください。
・ シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。
