インジケーター&スケール デジタル ポジション インジケーター（SDP-08）
- 通常単価(税別)
- 56,102円～58,648円
- 税込単価
- 61,712円～64,513円
【特長】・回転方向の変更が可能です。・トルクピンとシャフト間が長く、揺るぎなく固定できます。・シャフト...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

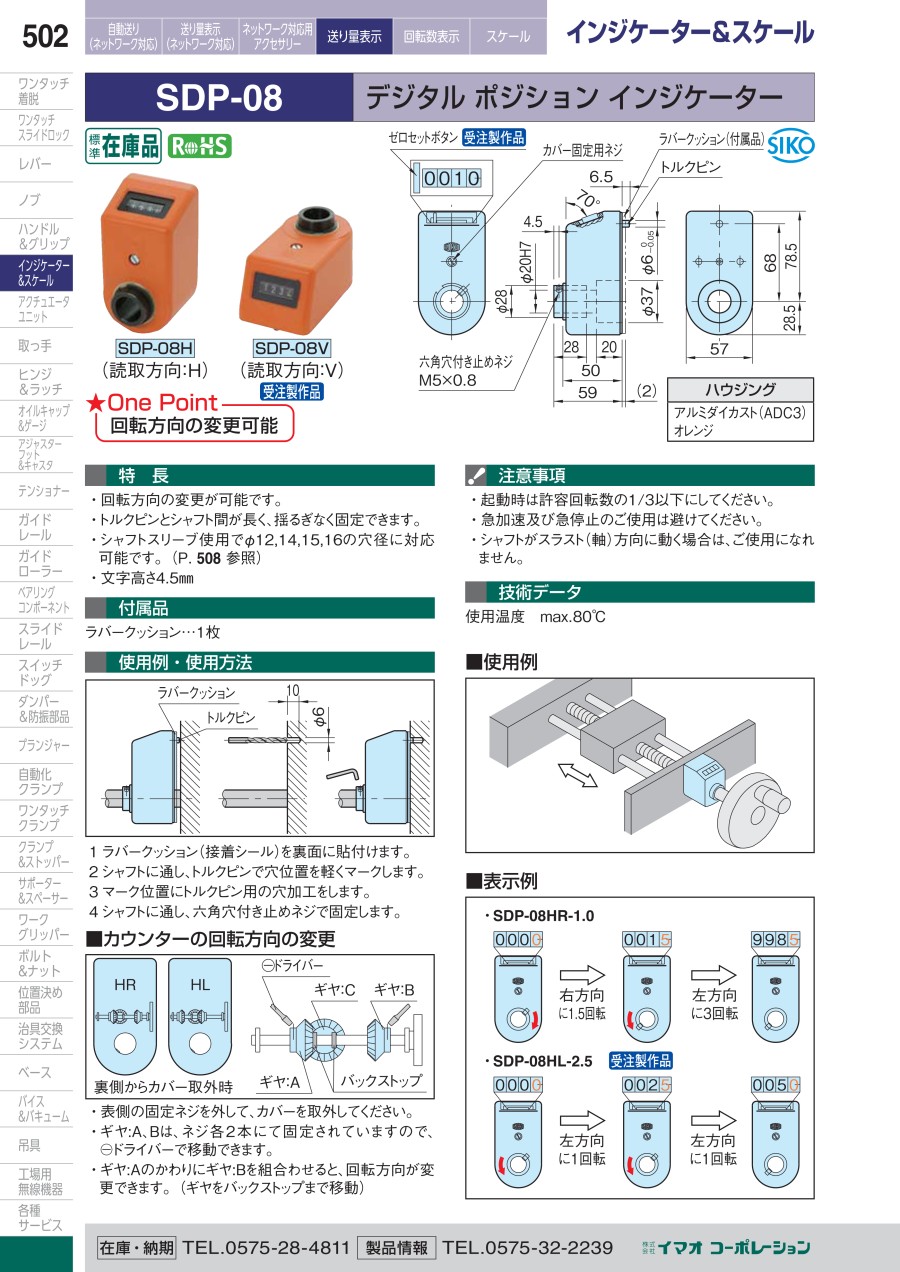

外形図
製品仕様
SDP-08H
（読み取り方向：H）
SDP-08V
（読み取り方向：V）
ハウジング：アルミダイカスト（ADC3）、オレンジ
特長
・回転方向の変更が可能です。
・トルクピンとシャフト間が長く、揺るぎなく固定できます。
・シャフトスリーブ使用でφ12,14,15,16の穴径に対応可能です。
・文字高さ4.5mm
付属品
ラバークッション1枚
規格表
注）1.00の場合はカウンターが5桁で、色文字であく小数点の位置に「 , 」が印字となります。
使用例
2：シャフトに通し、トルクピンで穴位置を軽くマークします。
3：マーク位置にトルクピン用の穴加工をします。
4：シャフトに通し、六角穴付き止めネジで固定します。
カウンターの回転方向の変更
・ギヤ：A,Bは、ネジ各2本にて固定されているため、マイナスドライバーで移動可能。
・ギヤ：Aのかわりにギヤ：Bを組合わせると、回転方向が変更可能。
（ギヤをバックストップまで移動）
使用例
表示例
選定サポート情報
技術情報・設計アイデア
使用温度：max.80℃
注意・禁止事項
・起動時は許容回転数の1/3以下にしてください。
・急加速及び急停止のご使用は避けてください。
・シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
57,224円 ( 62,946円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
56,102円 ( 61,712円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
57,224円 ( 62,946円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
58,648円 ( 64,513円 ) | 3日目 |
詳細情報
基本情報
【特長】
・回転方向の変更が可能です。
・トルクピンとシャフト間が長く、揺るぎなく固定できます。
・シャフトスリーブ使用でφ12,14,15,16の穴径に対応可能です。
・文字高さ4.5mm。
