インジケーター&スケール ダイアル インジケーター（D-R,D-L,D-C）
- 通常単価(税別)
- 4,551円～5,326円
- 税込単価
- 5,006円～5,859円
【特長】・2針式のダイアルインジケーターで回転数を正確に読取りできます。・一回転させた時に長針は一回転...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
取付角度範囲
製品仕様
材質
| 本体 | 窓 | 文字盤 | 長針 | 短針 |
|---|---|---|---|---|
| スチール つや消しブラック | アクリル樹脂 | アルミニウム （A1050P） | 赤色 （透明アクリル板に印字） | 黒色 |
規格表
| 型番 | 回転方向 | D | D1 | T1 | T2 | 質量 （g） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 目盛数 12 | 目盛数 25 | 目盛数 30 | 目盛数 36 | 目盛数 64 | ||||||
| D50R1/12 | D50R1/25 | ー | ー | ー | 時計回り | 53.9 | 52.2 | 21.5 | 20 | 75 |
| D50 L1/12 | D50 L1/25 | ー | ー | ー | 反時計回り | |||||
| D50C12-12 | ー | ー | ー | ー | 振り分け | |||||
| D75R1/12 | D75R1/25 | ー | D75R1/36 | D75R1/64 | 時計回り | 75.3 | 73.5 | 22.0 | 18 | 135 |
| D75 L1/12 | D75 L1/25 | ー | D75L1/36 | D75L1/64 | 反時計回り | |||||
| ー | ー | D75C30-30 | ー | ー | 振り分け | |||||
使用例
取付け角度は垂直から60°まで使用可能です。
商品特長詳細
・2針式のダイアルインジケーターで回転数を正確に読取りできます。
・一回転させた時に長針は一回転して短針は1目盛り進みます。（逆回転は目盛りが戻ります。）
・簡単な取付けで使用できるように専用のハンドル車、ノブを用意してあります。
選定サポート情報
ダイアルインジケーターの表示例
タイプ：時計回り
目盛数：12
型番：D75R1/12
右に4回転半回した表示
タイプ：反時計回り
目盛数：25
型番：D75L1/25
左に20回転回した表示
タイプ：振り分け
目盛数：12
型番：D50C12-12
右に4回転半回した表示
技術情報・設計アイデア
・許容回転数 300minー1
注意・禁止事項
ハンドル車、ノブにはダイアルインジケーターは付属されていません。インジケーターを別途にご注文ください。
・使用温度範囲はー20～+60℃です。ただし、温度差によりアクリル板内側にくもりが発生し、見えにくくなることがあります。
・水やチリ、ホコリのかかる場所でのご使用は避けてください。
・分銅式ですので、地面と垂直状態から60°以内でご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,021円 ( 5,523円 ) | 在庫品1日目当日出荷可能 |
4,590円 ( 5,049円 ) | 3日目 |
4,551円 ( 5,006円 ) | 3日目 |
5,168円 ( 5,685円 ) | 在庫品1日目当日出荷可能 |
5,021円 ( 5,523円 ) | 3日目 |
5,326円 ( 5,859円 ) | 在庫品1日目当日出荷可能 |
5,326円 ( 5,859円 ) | 在庫品1日目当日出荷可能 |
5,326円 ( 5,859円 ) | 3日目 |
5,117円 ( 5,629円 ) | 3日目 |
5,313円 ( 5,844円 ) | 3日目 |
5,326円 ( 5,859円 ) | 3日目 |
5,326円 ( 5,859円 ) | 3日目 |
5,326円 ( 5,859円 ) | 在庫品1日目当日出荷可能 |
5,233円 ( 5,756円 ) | 3日目 |
詳細情報
基本情報
【特長】
・2針式のダイアルインジケーターで回転数を正確に読取りできます。
・一回転させた時に長針は一回転して短針は1目盛り進みます（逆回転は目盛りが戻ります）。
・簡単な取付けで使用できるように専用のハンドル車、ノブを用意してあります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

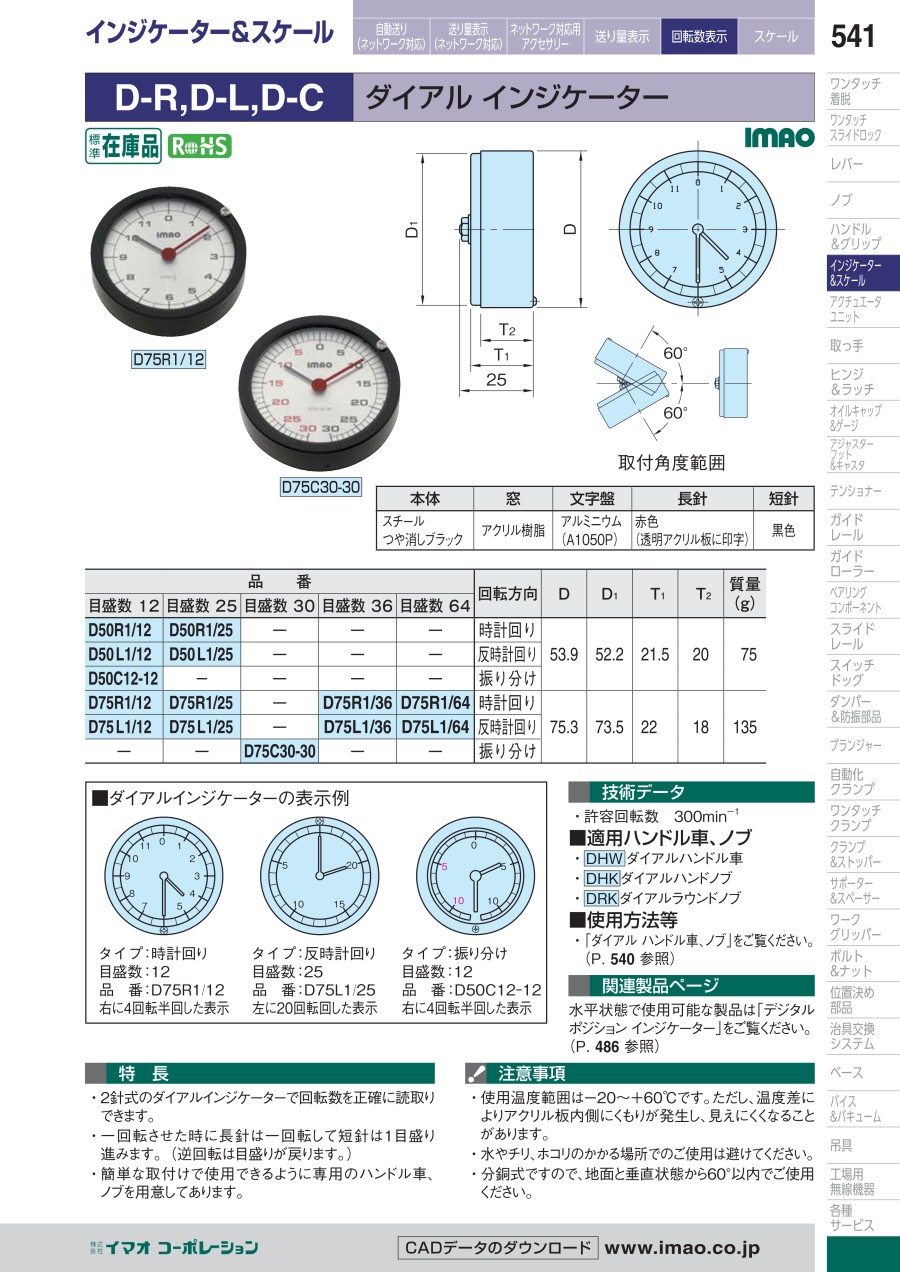

カタログ
