イマオコーポレーション

スクゥエアアルミハンドル（SQ1～5）

Name: スクゥエア アルミ ハンドル（SQ1～5）
Brand: イマオコーポレーション
SKU: 221000378205
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 921円～3,121円

税込単価: 1,013円～3,433円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・19インチラック規格適合品 SQ1、SQ2、SQ3、SQ5（SQ4除く）。・装置デザインを引...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

イマオコーポレーション

ユニバーサルハンドル（UN1,UN2,UN3）

通常価格(税別)： 1,011円 (税込価格：1,112円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

ラウンドアルミハンドル（RD2・RD4）

通常価格(税別)： 1,289円 (税込価格：1,418円)

通常出荷日：在庫品1日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

19インチラック規格（IEC規格）対応品（SQ4を除く）

SQ1

SQ2

SQ3

SQ4

SQ5

製品仕様

材質

本体

アルミニウム（A6N01S）
アルマイト表面処理
梨地仕上げ
つや消しナチュラル
つや消しブラック

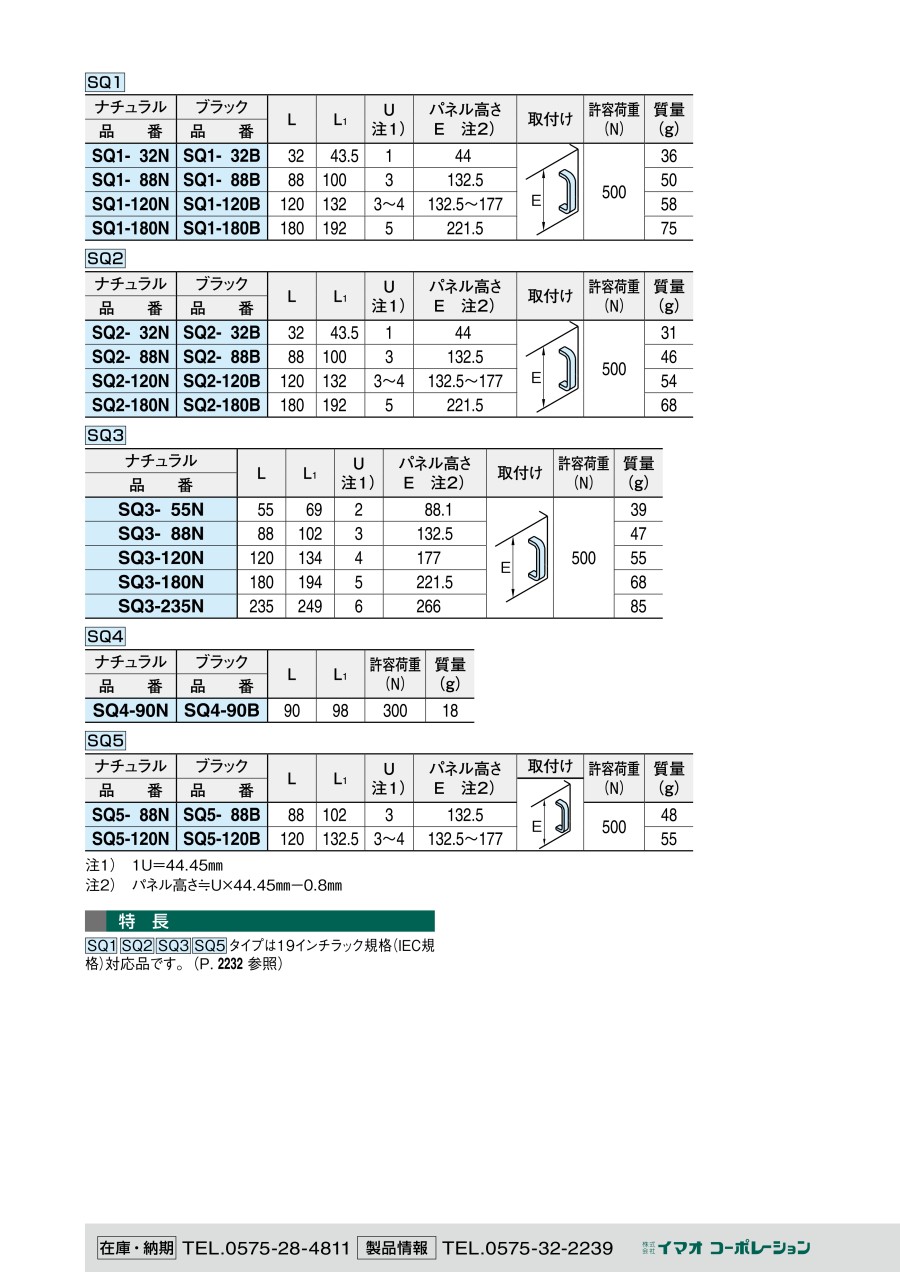

規格表

ナチュラル	ブラック	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
型番	型番	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
SQ1-32N	SQ1-32B	32	43.5	1	44		500	36
SQ1-88N	SQ1-88B	88	100	3	132.5			50
SQ1-120N	SQ1-120B	120	132	3～4	132.5～177			58
SQ1-180N	SQ1-180B	180	192	5	221.5			75

ナチュラル	ブラック	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
型番	型番	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
SQ2-32N	SQ2-32B	32	43.5	1	44		500	31
SQ2-88N	SQ2-88B	88	100	3	132.5			46
SQ2-120N	SQ2-120B	120	132	3～4	132.5～177			54
SQ2-180N	SQ2-180B	180	192	5	221.5			68

ナチュラル	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
型番	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
SQ3-55N	55	69	2	88.1		500	39
SQ3-88N	88	102	3	132.5			47
SQ3-120N	120	134	4	177			55
SQ3-180N	180	194	5	221.5			68
SQ3-235N	235	249	6	266			85

ナチュラル	ブラック	L	L₁	許容荷重 (N)	質量 (g)
型番	型番	L	L₁	許容荷重 (N)	質量 (g)
SQ4-90N	SQ4-90B	90	98	300	18

ナチュラル	ブラック	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
型番	型番	L	L₁	U 注1)	パネル高さ E注2)	取付け	許容荷重 (N)	質量 (g)
SQ5-88N	SQ5-88B	88	102	3	132.5		500	48
SQ5-120N	SQ5-120B	120	132.5	3～4	132.5～177		500	55

注1）1U＝44.45mm
注2）パネル高さ≒U×44.45mm-0.8 mm

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

許容荷重

(N)

本体色

全長

(mm)

トラスココード

RoHS?

最小発注数量

めねじ	～100	32	35.1～40	40	11～15	12	500	つや消しブラック	43.5	-	10	1個
めねじ	～100	32	35.1～40	40	11～15	12	500	つや消しナチュラル	43.5	-	10	1個
めねじ	～100	88	35.1～40	40	11～15	12	500	つや消しブラック	100	-	10	1個
めねじ	～100	88	35.1～40	40	11～15	12	500	つや消しナチュラル	100	-	10	1個
めねじ	101～150	120	35.1～40	40	11～15	12	500	つや消しブラック	132	-	10	1個
めねじ	101～150	120	35.1～40	40	11～15	12	500	つや消しナチュラル	132	-	10	1個
めねじ	151～200	180	35.1～40	40	11～15	12	500	つや消しブラック	192	-	10	1個
めねじ	151～200	180	35.1～40	40	11～15	12	500	つや消しナチュラル	192	-	10	1個
丸穴	～100	32	35.1～40	40	11～15	12	500	つや消しブラック	43.5	-	10	1個
丸穴	～100	32	35.1～40	40	11～15	12	500	つや消しナチュラル	43.5	-	10	1個
丸穴	～100	88	35.1～40	40	11～15	12	500	つや消しブラック	100	108-6171	10	1個
丸穴	～100	88	35.1～40	40	11～15	12	500	つや消しナチュラル	100	108-6154	10	1個
丸穴	101～150	120	35.1～40	40	11～15	12	500	つや消しブラック	132	108-6189	10	1個
丸穴	101～150	120	35.1～40	40	11～15	12	500	つや消しナチュラル	132	108-6162	10	1個
丸穴	151～200	180	35.1～40	40	11～15	12	500	つや消しブラック	192	-	10	1個
丸穴	151～200	180	35.1～40	40	11～15	12	500	つや消しナチュラル	192	-	10	1個
めねじ	～100	55	35.1～40	40	11～15	12	500	つや消しナチュラル	69	-	10	1個
めねじ	～100	88	35.1～40	40	11～15	12	500	つや消しナチュラル	102	-	10	1個
めねじ	101～150	120	35.1～40	40	11～15	12	500	つや消しナチュラル	134	-	10	1個
めねじ	151～200	180	35.1～40	40	11～15	12	500	つや消しナチュラル	194	-	10	1個
めねじ	201～300	235	35.1～40	40	11～15	12	500	つや消しナチュラル	249	-	10	1個
めねじ	～100	90	25.1～35	28	～9.9	8	300	つや消しブラック	98	-	10	1個
めねじ	～100	90	25.1～35	28	～9.9	8	300	つや消しナチュラル	98	-	10	1個
めねじ	～100	88	45.1～50	46	11～15	12	500	つや消しブラック	102	-	10	1個
めねじ	～100	88	45.1～50	46	11～15	12	500	つや消しナチュラル	102	-	10	1個
めねじ	101～150	120	45.1～50	46	11～15	12	500	つや消しブラック	132.5	-	10	1個
めねじ	101～150	120	45.1～50	46	11～15	12	500	つや消しナチュラル	132.5	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,532円 ( 1,685円 )	3日目
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
1,881円 ( 2,069円 )	在庫品1日目当日出荷可能
1,707円 ( 1,878円 )	在庫品1日目当日出荷可能
1,944円 ( 2,138円 )	3日目
2,133円 ( 2,346円 )	3日目
2,812円 ( 3,093円 )	在庫品1日目当日出荷可能
2,618円 ( 2,880円 )	3日目
2,521円 ( 2,773円 )	在庫品1日目当日出荷可能
2,327円 ( 2,560円 )	在庫品1日目当日出荷可能
2,812円 ( 3,093円 )	在庫品1日目当日出荷可能
2,521円 ( 2,773円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
3,094円 ( 3,403円 )	在庫品1日目当日出荷可能
3,121円 ( 3,433円 )	3日目
3,103円 ( 3,413円 )	在庫品1日目当日出荷可能
1,367円 ( 1,504円 )	在庫品1日目当日出荷可能
1,532円 ( 1,685円 )	在庫品1日目当日出荷可能
1,707円 ( 1,878円 )	在庫品1日目当日出荷可能
2,521円 ( 2,773円 )	在庫品1日目当日出荷可能
2,812円 ( 3,093円 )	在庫品1日目当日出荷可能
1,028円 ( 1,131円 )	在庫品1日目当日出荷可能
921円 ( 1,013円 )	在庫品1日目当日出荷可能
1,726円 ( 1,899円 )	3日目
1,474円 ( 1,621円 )	3日目
2,036円 ( 2,240円 )	3日目
1,726円 ( 1,899円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・19インチラック規格適合品 SQ1、SQ2、SQ3、SQ5（SQ4除く）。
・装置デザインを引き立たせるアルマイト処理された美観。
【用途】
・パネル、カバー等の取付け、取外し時に利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
キャップ付取手
取付けネジが隠れ見栄えに優れる取手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スクゥエアアルミハンドル（SQ1～5）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

試作機のカップの取手に使用

満足度：4.02022/03/16

質感が良く、満足でしたが、思ったより太く感じました。購入前に全サイズの写真が確認できると助かります。

0人が参考にしています。

自社にて製作の治具、ゲージ類に使用

満足度：5.02018/08/31

自社にて製作の治具、ゲージ類に使用しています。実装場所のスペース（操作性）、形状、見栄え、などを考慮し都度、見合う商品を...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q取付けボルトとナットは付属されていますか？

SQ1、SQ3、SQ4、SQ5は付属していません。SQ2は付属しています。
