アーチ グリップ （AGRR・AGRF）
- 通常単価(税別)
- 1,689円～2,133円
- 税込単価
- 1,858円～2,346円
通常出荷日：3日目
【特長】・シンプルデザインのアーチ型取手です。・専用キャップで取り付け穴が隠せます。・通し穴タイプは、...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | タイプ | 材質・表面処理 | 質量 （g） | ||
|---|---|---|---|---|---|
| グリップ | メネジ | キャップ | |||
| AGRR170 | メネジ | ポリアミド （ガラス繊維強化） 光沢仕上げブラック | 黄銅（カドミウム低減材） | ポリアミド つや消しブラック | 57 |
| AGRF170 | 通し穴 | - | 49 | ||
- 取付け方向が選べます
技術情報
- 使用温度：max.+130℃／min.-30℃
■機械強度
| 型番 | FH［N］ | FV［N］ | LH［J］ | LV［J］ |
|---|---|---|---|---|
| AGRR170 | 2,100 | 2,600 | 15 | 7 |
| AGRF170 |
持上げ可能荷重
FHとFVは通常の作業条件で重量物を持上げる場合の破壊点の平均値です。
耐衝撃強さ
6.7Nの硬球の落下試験に基づき、破壊点の平均値を記載してあります。
L（J）=P（N）×h（m）
注意・禁止事項
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
- キャップは輸送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組付けてご使用ください。
（AGRRタイプは組付けた状態にて出荷いたします。）
詳細情報
基本情報
【特長】
・シンプルデザインのアーチ型取手です。
・専用キャップで取り付け穴が隠せます。
・通し穴タイプは、六角穴付きボルトによる取付けができます。また取付箇所は、専用のキャップで簡単に被う事ができます。
・キャップの標準色はブラックです 。

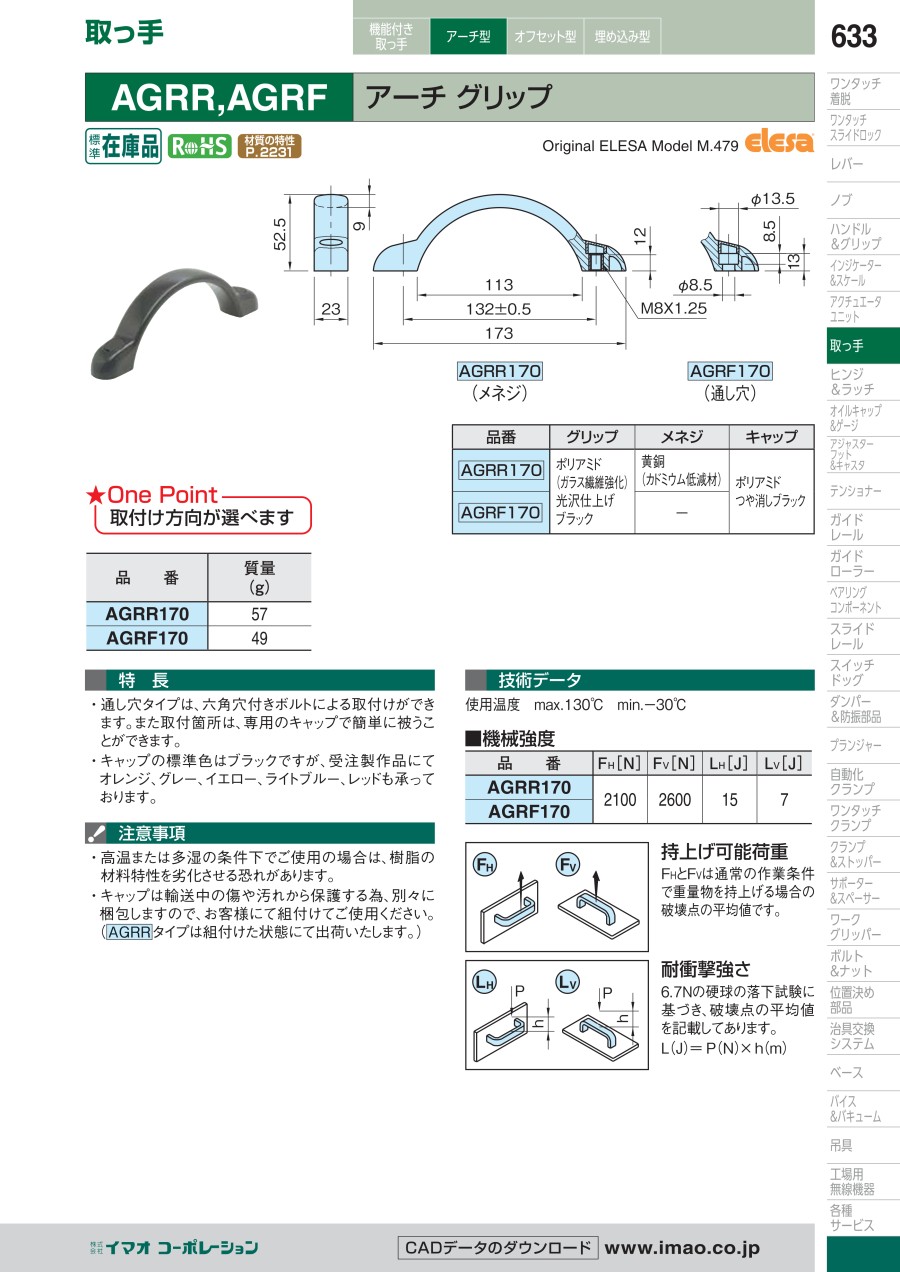

カタログ
