アーチ グリップ（AG1)
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,489円～4,439円
- 税込単価
- 1,638円～4,883円
仕上がりが美しいデザイン取手。【特長】・ポリアミド製（AG1）と同じデザインの...
詳細情報を確認する未確定：候補が5型番あります。
商品情報

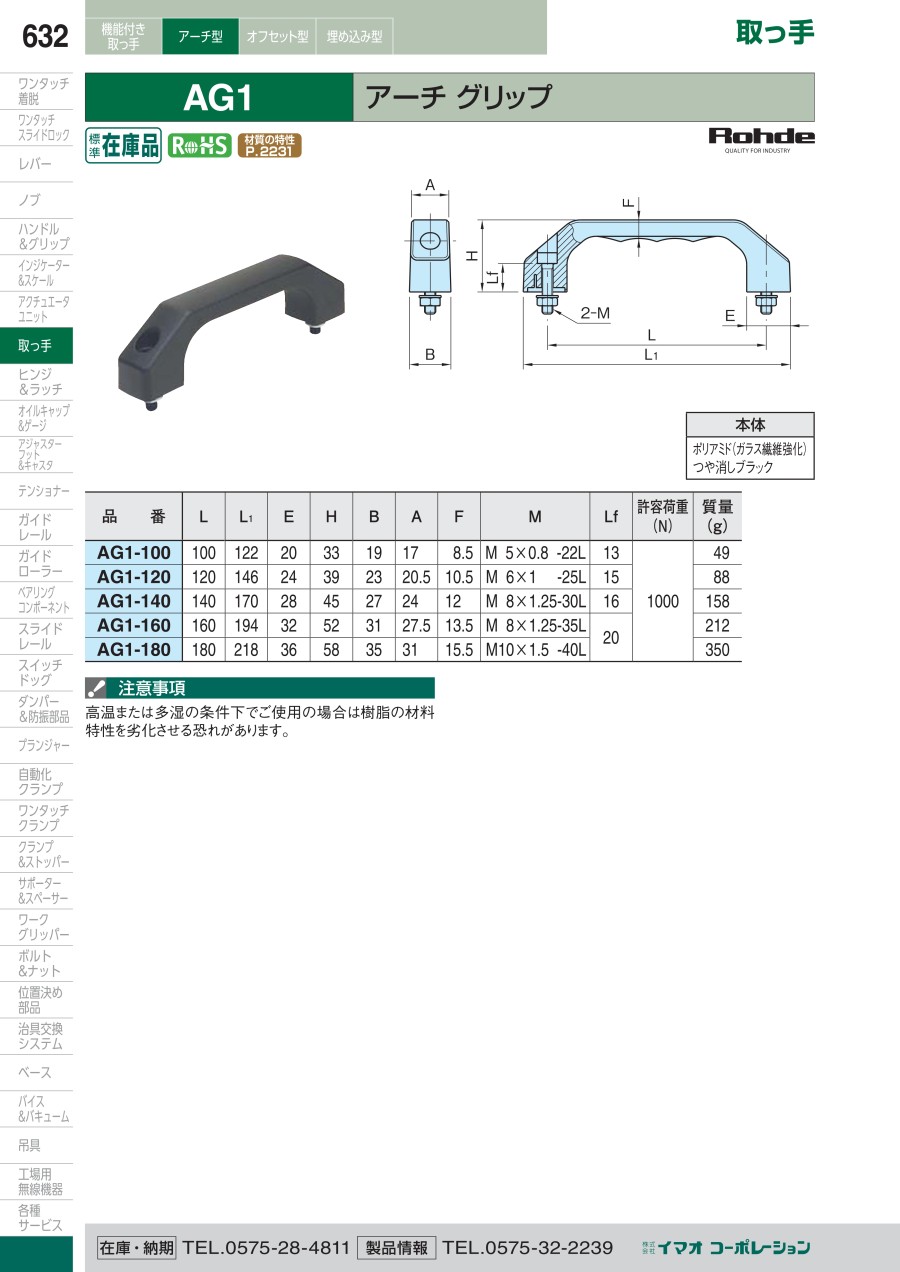

外形図
AG1
AG2
製品仕様
AG1
AG2
| タイプ | 本体 |
|---|---|
| AG1 | ポリアミド（ガラス繊維強化） つや消しブラック |
| AG2 | アルミニウム（A6N01S） アルマイト表面処理 梨地仕上げ つや消しナチュラル つや消しブラック つや消しグレー |
規格表
製品仕様
| 型番 | L | L1 | E | H | B | A | F | M | Lf | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AG1-100 | 100 | 122 | 20 | 33 | 19 | 17 | 8.5 | M5×0.8-22L | 13 | 1,000 | 49 |
| AG1-120 | 120 | 146 | 24 | 39 | 23 | 20.5 | 10.5 | M6×1-25L | 15 | 88 | |
| AG1-140 | 140 | 170 | 28 | 45 | 27 | 24 | 12 | M8×1.25-30L | 16 | 158 | |
| AG1-160 | 160 | 194 | 32 | 52 | 31 | 27.5 | 13.5 | M8×1.25-35L | 20 | 212 | |
| AG1-180 | 180 | 218 | 36 | 58 | 35 | 31 | 15.5 | M10×1.5-40L | 350 |
製品仕様
| ナチュラル | ブラック | グレー | L | L1 | E | H | B | F | M | Lf | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | 型番 | ||||||||||
| AG2-120NN | AG2-120BN | AG2-120GN | 120 | 146 | 24 | 39 | 22 | 10.5 | M6×1 | 12 | 1,000 | 128 |
| AG2-140NN | AG2-140BN | AG2-140GN | 140 | 170 | 28 | 45 | 25 | 12 | M8×1.25 | 15 | 199 | |
| AG2-160NN | AG2-160BN | AG2-160GN | 160 | 194 | 32 | 52 | 28 | 13.5 | 303 |
注意・禁止事項
- ポリアミド製は高温または多湿の条件下でご使用の場合は樹脂の材料特性を劣化させる恐れがあります。
詳細情報
基本情報
仕上がりが美しいデザイン取手。
【特長】
・ポリアミド製（AG1）と同じデザインのアルミ製（AG2）を用意。
・AG2タイプメネジ仕様は本体カラーを3色（ナチュラル、ブラック、グレー）用意。
【用途】
・パネル、カバー等の取付け、取外し時に最適。
カタログ
アーチ グリップ（AG1)のレビュー
装置の可搬時の「持ち手」として
5
5.02021/02/27
これまでアルミグリップを選定することが多かったのですが、ガラス繊維強化されて強度は1000Nとのことですから30kgの装...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q取り付け用のボルト、ナットは付属していますか？
A
AG1タイプは付属していますが、AG2タイプは付属していません。
