イマオコーポレーション

インジケーター&スケールインジケーターノブ（DK01F,208,209）

カタログ |

数量スライド割引

通常単価(税別): 13,005円～15,899円

税込単価: 14,306円～17,489円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

【特長】・ノブ一体型のポジションインジケーターです。・外径φ36mm、軽量で小...

種類
ポジションインジケータ
ポジションインジケータ　サイズ
スタンダード

未確定：候補が432型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

DK01F

DK208、DK209

製品仕様

材質

本体	ハウジング・スターノブ
特殊ポリカーボネートブラック	ポリブチレンテレフタレートレッドブラック（受注製作品）

規格表

使用例

商品特長詳細

・ノブ一体型のポジションインジケーターです。
・外径φ36mm、軽量で小型です。
・シャフトスリーブ使用でφ8, 10, 12の穴径に対応可能です。
・拡大鏡によるカウンターウィンドーです。

選定サポート情報

表示例

技術情報・設計アイデア

使用温度：max．80℃

注意・禁止事項

・シャフトがスラスト（軸）方向に動く場合は、ご使用になれません。
・ハンドル部分を指先でつまんで回転方向に操作してください。

型番リスト

表示件数

...

型番

読取方向(実機の読取方向の詳細はメーカーカタログをご確認下さい。)	送りネジのピッチ	1回転表示(実機の表示状態はメーカーカタログをご確認下さい。)	回転方向	ノブの有無	カラー	RoHS?	最小発注数量

01F	1.5	00.15	カウントアップ：左回転	なし	レッド	10	1個
01F	1.5	00.15	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.5	00.15	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.5	00.15	カウントアップ：左回転	あり	レッド	10	1個
01F	1.5	001.5	カウントアップ：左回転	なし	レッド	10	1個
01F	1.5	001.5	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.5	001.5	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.5	001.5	カウントアップ：左回転	あり	レッド	10	1個
01F	1.5	0015	カウントアップ：左回転	なし	レッド	10	1個
01F	1.5	0015	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.5	0015	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.5	0015	カウントアップ：左回転	あり	レッド	10	1個
01F	1.25	00.125	カウントアップ：左回転	なし	レッド	10	1個
01F	1.25	00.125	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.25	00.125	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.25	00.125	カウントアップ：左回転	あり	レッド	10	1個
01F	1.25	001.25	カウントアップ：左回転	なし	レッド	10	1個
01F	1.25	001.25	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.25	001.25	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.25	001.25	カウントアップ：左回転	あり	レッド	10	1個
01F	1.25	00125	カウントアップ：左回転	なし	レッド	10	1個
01F	1.25	00125	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.25	00125	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.25	00125	カウントアップ：左回転	あり	レッド	10	1個
01F	1.75	00.175	カウントアップ：左回転	なし	レッド	10	1個
01F	1.75	00.175	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.75	00.175	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.75	00.175	カウントアップ：左回転	あり	レッド	10	1個
01F	1.75	001.75	カウントアップ：左回転	なし	レッド	10	1個
01F	1.75	001.75	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.75	001.75	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.75	001.75	カウントアップ：左回転	あり	レッド	10	1個
01F	1.75	00175	カウントアップ：左回転	なし	レッド	10	1個
01F	1.75	00175	カウントアップ：左回転	なし	ブラック	10	1個
01F	1.75	00175	カウントアップ：左回転	あり	ブラック	10	1個
01F	1.75	00175	カウントアップ：左回転	あり	レッド	10	1個
01F	2	00.20	カウントアップ：左回転	なし	レッド	10	1個
01F	2	00.20	カウントアップ：左回転	なし	ブラック	10	1個
01F	2	00.20	カウントアップ：左回転	あり	ブラック	10	1個
01F	2	00.20	カウントアップ：左回転	あり	レッド	10	1個
01F	2	002.0	カウントアップ：左回転	なし	レッド	10	1個
01F	2	002.0	カウントアップ：左回転	なし	ブラック	10	1個
01F	2	002.0	カウントアップ：左回転	あり	ブラック	10	1個
01F	2	002.0	カウントアップ：左回転	あり	レッド	10	1個
01F	2	0020	カウントアップ：左回転	なし	レッド	10	1個
01F	2	0020	カウントアップ：左回転	なし	ブラック	10	1個
01F	2	0020	カウントアップ：左回転	あり	ブラック	10	1個
01F	2	0020	カウントアップ：左回転	あり	レッド	10	1個
01F	2.5	00.25	カウントアップ：左回転	なし	レッド	10	1個
01F	2.5	00.25	カウントアップ：左回転	なし	ブラック	10	1個
01F	2.5	00.25	カウントアップ：左回転	あり	ブラック	10	1個
01F	2.5	00.25	カウントアップ：左回転	あり	レッド	10	1個
01F	2.5	002.5	カウントアップ：左回転	なし	レッド	10	1個
01F	2.5	002.5	カウントアップ：左回転	なし	ブラック	10	1個
01F	2.5	002.5	カウントアップ：左回転	あり	ブラック	10	1個
01F	2.5	002.5	カウントアップ：左回転	あり	レッド	10	1個
01F	2.5	0025	カウントアップ：左回転	なし	レッド	10	1個
01F	2.5	0025	カウントアップ：左回転	なし	ブラック	10	1個
01F	2.5	0025	カウントアップ：左回転	あり	ブラック	10	1個
01F	2.5	0025	カウントアップ：左回転	あり	レッド	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
13,005円 ( 14,306円 )	3日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
14,280円 ( 15,708円 )	3日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
13,005円 ( 14,306円 )	3日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
14,280円 ( 15,708円 )	3日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
13,005円 ( 14,306円 )	3日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
14,280円 ( 15,708円 )	3日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
13,005円 ( 14,306円 )	3日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
14,280円 ( 15,708円 )	3日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目
13,005円 ( 14,306円 )	3日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
14,280円 ( 15,708円 )	3日目
14,195円 ( 15,615円 )	2日目
14,195円 ( 15,615円 )	2日目
15,725円 ( 17,298円 )	2日目
15,725円 ( 17,298円 )	2日目

...

基本情報

基本情報

【特長】
・ノブ一体型のポジションインジケーターです。
・外径φ36mm、軽量で小型です。
・シャフトスリーブ使用でφ8，10，12の穴径に対応可能です。
・拡大鏡によるカウンターウィンドーです。

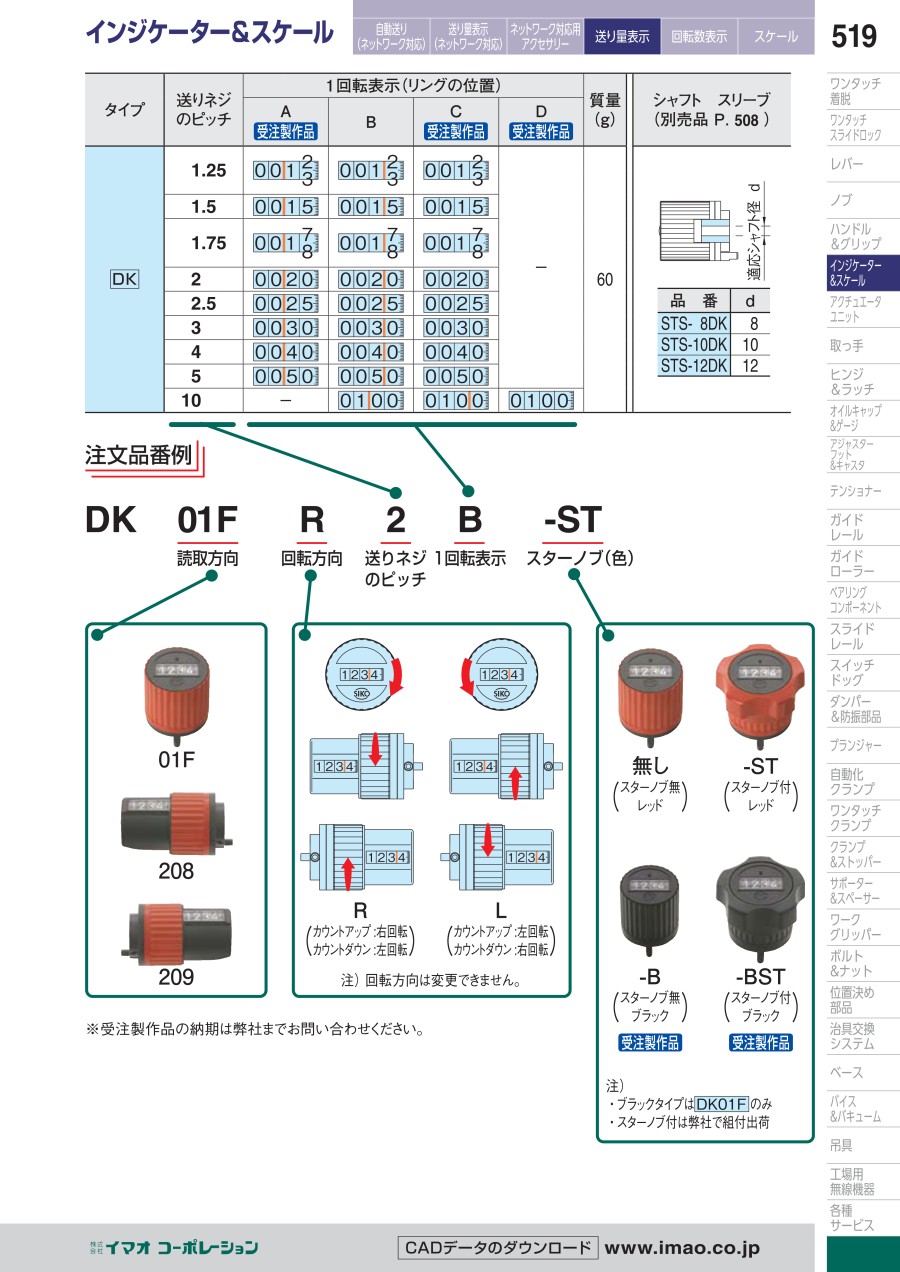

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
