プッシュクランプ （QLPU）
- 通常単価(税別)
- 17,728円～21,899円
- 税込単価
- 19,501円～24,089円
通常出荷日：在庫品1日目当日出荷可能
レバー操作でボスを突き出す工具レスクランプです。アプリケーションの構成部品としてご利用いただくことで、...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

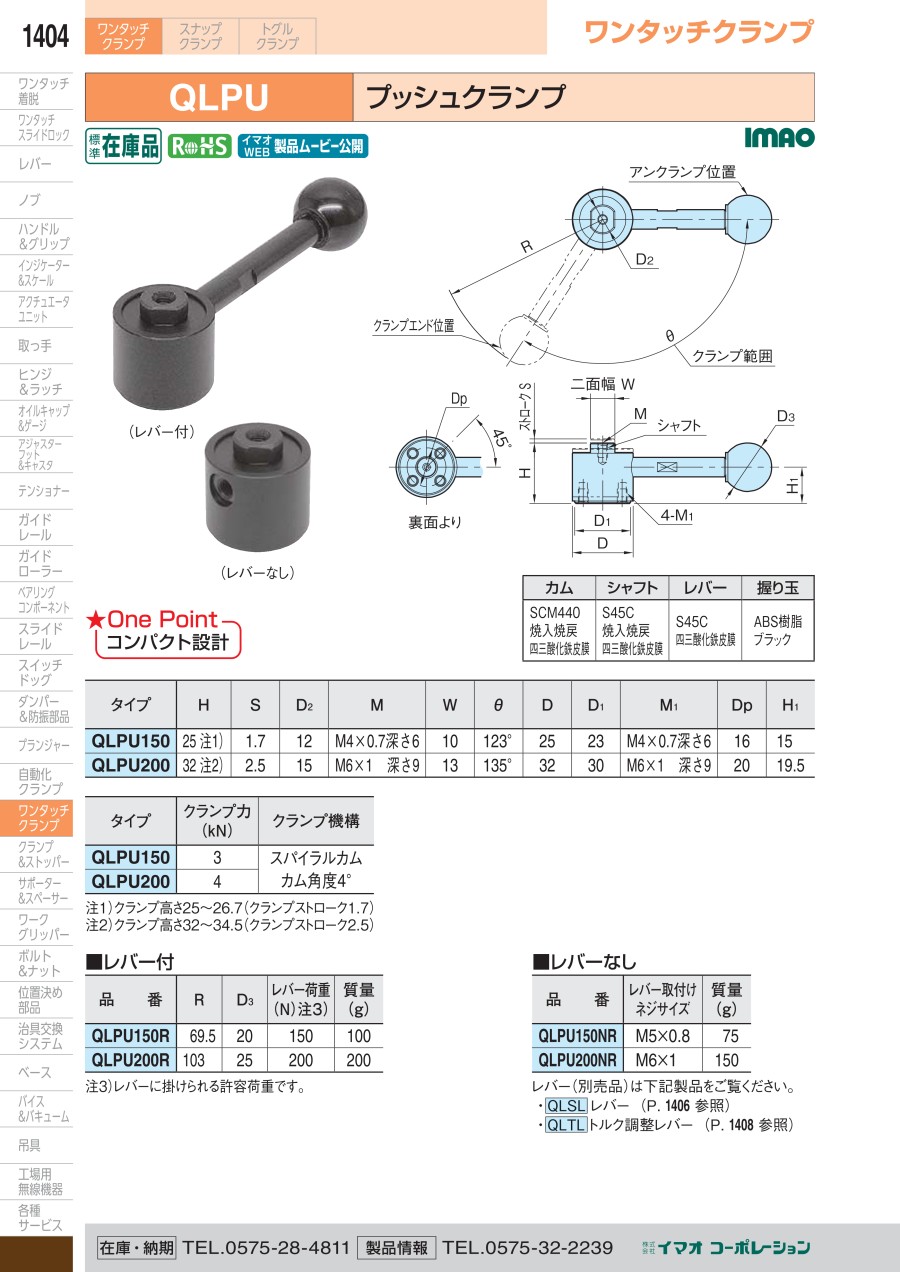

外形図
製品仕様
- コンパクト設計
- カム：SCM440、焼入焼戻、四三酸化鉄皮膜
- シャフト：S45C、焼入焼戻、四三酸化鉄皮膜
- レバー：S45C、四三酸化鉄皮膜
- 握り玉：ABS樹脂、ブラック
規格表
| 型番 | H | S | D2 | M | W | θ | D | D1 | M1 | Dp | H1 | クランプ力（kN） | クランプ機構 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLPU150 | 25 注1） | 1.7 | 12 | M4×0.7深さ6 | 10 | 123° | 25 | 23 | M4×0.7深さ6 | 16 | 15 | 3 | スパイラルカム カム角度4° |
| QLPU200 | 32 注2） | 2.5 | 15 | M6×1深さ9 | 13 | 135° | 32 | 30 | M6×1深さ9 | 20 | 19.5 | 4 |
■レバー付
| 型番 | R | D3 | レバー荷重（N） 注3） | 質量（g） |
|---|---|---|---|---|
| QLPU150R | 69.5 | 20 | 150 | 100 |
| QLPU200R | 103 | 25 | 200 | 200 |
■レバーなし
| 型番 | レバー取付け ネジサイズ | 質量（g） |
|---|---|---|
| QLPU150NR | M5×0.8 | 75 |
| QLPU200NR | M6×1 | 150 |
注1） クランプ高さ25～26.7（クランプストローク1.7）
注2） クランプ高さ32～34.5（クランプストローク2.5）
注3）レバーに掛けられる許容荷重です。
使用例
アプリケーションの構築
注意・禁止事項
- アタッチメントをシャフトに取付ける場合、必ずシャフトをスパナ等で固定し、回転トルクを加えないでください。
- クランプエンドを超えて更にレバーを回すと再びアンクランプ時に戻ります。レバーは360°回転します。
詳細情報
基本情報
レバー操作でボスを突き出す工具レスクランプです。アプリケーションの構成部品としてご利用いただくことで、独自の工具レスクランプを構築できます。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
