イマオコーポレーション

スイングクランプ（カムレバータイプ）（QLSWC）

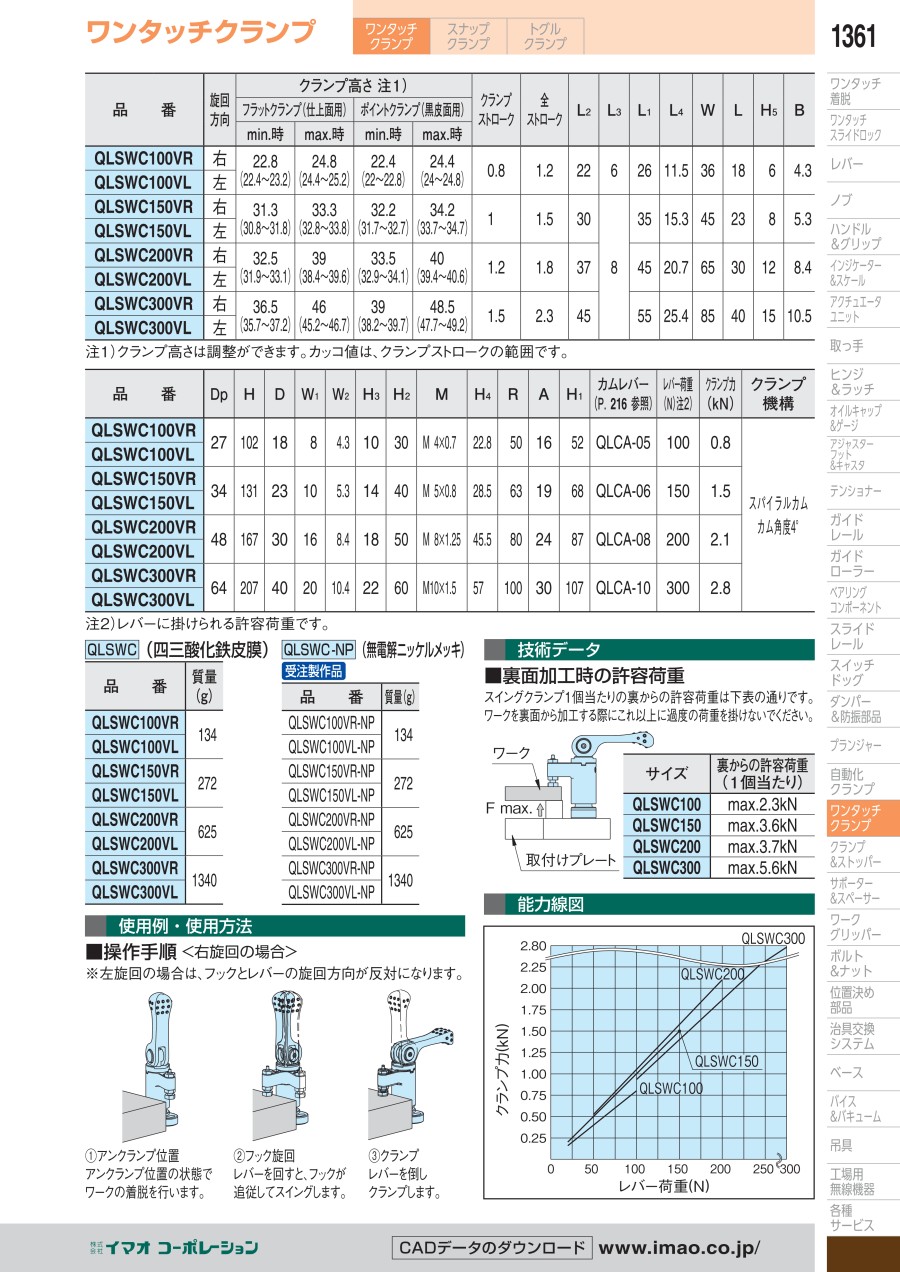

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 13,327円～31,420円

税込単価: 14,660円～34,562円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

【特長】・黒染め仕様と無電解ニッケルメッキ仕様の2種類。・右旋回仕様と左旋...

種類
本体
本体種類
下押しクランプ
材質
S45C

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

左旋回タイプ

右旋回タイプ

製品仕様

外観図

QLSWC(四三酸化鉄皮膜)

QLSWC-NP(無電解ニッケルメッキ)

仕様

タイプ	ボディ、ワッシャー、調整ボルト	フック、カムレバー
QLSWC	S45C 焼入焼戻四三酸化鉄皮膜	SCM440 焼入焼戻四三酸化鉄皮膜
QLSWC-NP	S45C 焼入焼戻無電解ニッケルメッキ	SCM440 焼入焼戻無電解ニッケルメッキ

規格表

品番	旋回方向	クランプ高さ注１)				クランプストローク	全ストローク	L₂	L₃	L₁	L₄	W	L	H₅	B
		フラットクランプ(仕上面用)		ポイントクランプ(黒皮面用）
		min.時	max.時	min.時	max.時
QLSWC100VR	右	22.8 (22.4～23.2)	24.8 (24.4～25.2)	22.4 (22～22.8)	24.4 (24～24.8)	0.8	1.2	22	6	26	11.5	36	18	6	4.3
QLSWC100VL	左	22.8 (22.4～23.2)	24.8 (24.4～25.2)	22.4 (22～22.8)	24.4 (24～24.8)	0.8	1.2	22	6	26	11.5	36	18	6	4.3
QLSWC150VR	右	31.3 (30.8～31.8)	33.3 (32.8～33.8)	32.2 (31.7～32.7)	34.2 (33.7～34.7)	1	1.5	30	8	35	15.3	45	23	8	5.3
QLSWC150VL	左	31.3 (30.8～31.8)	33.3 (32.8～33.8)	32.2 (31.7～32.7)	34.2 (33.7～34.7)	1	1.5	30		35	15.3	45	23	8	5.3
QLSWC200VR	右	32.5 (31.9～33.1)	39 (38.4～39.6)	33.5 (32.9～34.1)	40 (39.4～40.6)	1.2	1.8	37		45	20.7	65	30	12	8.4
QLSWC200VL	左	32.5 (31.9～33.1)	39 (38.4～39.6)	33.5 (32.9～34.1)	40 (39.4～40.6)	1.2	1.8	37		45	20.7	65	30	12	8.4
QLSWC300VR	右	36.5 (35.7～37.2)	46 (45.2～46.7)	39 (38.2～39.7)	48.5 (47.7～49.2)	1.5	2.3	45		55	25.4	85	40	15	10.5
QLSWC300VL	左	36.5 (35.7～37.2)	46 (45.2～46.7)	39 (38.2～39.7)	48.5 (47.7～49.2)	1.5	2.3	45		55	25.4	85	40	15	10.5

注1)クランプ高さは調整ができます。カッコ値は、クランプストロークの範囲です。

品番	Dp	H	D	W₁	W₂	H₃	H₂	M	H₄	R	A	H₁	カムレバー (P．198 参照)	レバー荷重 (N)注2)	クランプ力 (kN)	クランプ機構
QLSWC100VR	27	102	18	8	4.3	10	30	M4×0.7	22.8	50	16	52	QLCA-05	100	0.8	スパイラルカムカム角度4°
QLSWC100VL	27	102	18	8	4.3	10	30	M4×0.7	22.8	50	16	52	QLCA-05	100	0.8
QLSWC150VR	34	131	23	10	5.3	14	40	M5×0.8	28.5	63	19	68	QLCA-06	150	1.5
QLSWC150VL	34	131	23	10	5.3	14	40	M5×0.8	28.5	63	19	68	QLCA-06	150	1.5
QLSWC200VR	48	167	30	16	8.4	18	50	M8×1.25	45.5	80	24	87	QLCA-08	200	2.1
QLSWC200VL	48	167	30	16	8.4	18	50	M8×1.25	45.5	80	24	87	QLCA-08	200	2.1
QLSWC300VR	64	207	40	20	10.4	22	60	M10×1.5	57	100	30	107	QLCA-10	300	2.8
QLSWC300VL	64	207	40	20	10.4	22	60	M10×1.5	57	100	30	107	QLCA-10	300	2.8

注2)レバーに掛けられる許容荷重です。

品番	質量 (g)
QLSWC100VR	134
QLSWC100VL	134
QLSWC150VR	272
QLSWC150VL	272
QLSWC200VR	625
QLSWC200VL	625
QLSWC300VR	1340
QLSWC300VL	1340

QLSWC(四三酸化鉄皮膜)

品番	質量 (g)
QLSWC100VR-NP	134
QLSWC100VL-NP	134
QLSWC150VR-NP	272
QLSWC150VL-NP	272
QLSWC200VR-NP	625
QLSWC200VL-NP	625
QLSWC300VR-NP	1340
QLSWC300VL-NP	1340

QLSWC-NP(無電解ニッケルメッキ)

使用例

操作手順（右旋回の場合）

1. アンクランプ位置

アンクランプ位置の状態でワークの着脱を行います。

2. フック旋回

レバーを回すと、フックが追従してスイングします。

3. クランプ

レバーを倒しクランプします。

左旋回の場合は、フックとレバーの旋回方向が反対になります。

型番リスト

表示件数

型番

クランプ力

(N)

表面処理

旋回方向

長さ L

(mm)

ネジ径 M

トラスココード

外径 D

(φ)

RoHS?

最小発注数量

800	四三酸化鉄皮膜	左	18	M4×0.7	331-9172	18	10	1個
800	無電解ニッケルメッキ	左	18	M4×0.7	-	18	10	1個
800	四三酸化鉄皮膜	右	18	M4×0.7	331-9181	18	10	1個
800	無電解ニッケルメッキ	右	18	M4×0.7	-	18	10	1個
1500	四三酸化鉄皮膜	左	23	M5×0.8	331-9211	23	10	1個
1500	無電解ニッケルメッキ	左	23	M5×0.8	-	23	10	1個
1500	四三酸化鉄皮膜	右	23	M5×0.8	331-9229	23	10	1個
1500	無電解ニッケルメッキ	右	23	M5×0.8	-	23	10	1個
2100	四三酸化鉄皮膜	左	30	M8×1.25	-	30	10	1個
2100	無電解ニッケルメッキ	左	30	M8×1.25	-	30	10	1個
2100	四三酸化鉄皮膜	右	30	M8×1.25	-	30	10	1個
2100	無電解ニッケルメッキ	右	30	M8×1.25	-	30	10	1個
2800	四三酸化鉄皮膜	左	40	M10×1.5	-	40	10	1個
2800	無電解ニッケルメッキ	左	40	M10×1.5	-	40	10	1個
2800	四三酸化鉄皮膜	右	40	M10×1.5	-	40	10	1個
2800	無電解ニッケルメッキ	右	40	M10×1.5	-	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,327円 ( 14,660円 )	在庫品1日目当日出荷可能
16,017円 ( 17,619円 )	2日目
13,327円 ( 14,660円 )	在庫品1日目当日出荷可能
15,972円 ( 17,569円 )	10日目
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
19,140円 ( 21,054円 )	2日目
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
19,140円 ( 21,054円 )	3日目
19,983円 ( 21,981円 )	3日目
24,028円 ( 26,431円 )	6日目
20,858円 ( 22,944円 )	3日目
24,028円 ( 26,431円 )	3日目
24,829円 ( 27,312円 )	3日目
31,167円 ( 34,284円 )	3日目
24,829円 ( 27,312円 )	3日目
31,420円 ( 34,562円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・黒染め仕様と無電解ニッケルメッキ仕様の2種類。
・右旋回仕様と左旋回仕様がある。
・カムレバー操作でフックが旋回、クランプ、アンクランプができる。
・表面処理は、四三酸化鉄被膜と無電解ニッケルメッキ。
・クランプ力は0.8～2.8kN。
・工具レスのワンタッチ操作によりワークの段取り時間を大幅短縮。
【用途】
・金属加工治具、組立治具などで作業効率を向上させたい時に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイングクランプ（カムレバータイプ）（QLSWC）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q材質がステンレス製はありますか？

ありません。
