イマオコーポレーション

リトラクトクランプ（クランプレバータイプ） （QLRE）

リトラクトクランプ（クランプレバータイプ） （QLRE）
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
17,419円～21,918円
税込単価
19,161円～24,110円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フッククランプ（BJ130）

イマオコーポレーション

フッククランプ（BJ130）
4.3
通常価格(税別)： 3,667円 (税込価格：4,034円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スイングクランプ（クランプレバータイプ） （QLSWC）

イマオコーポレーション

スイングクランプ（クランプレバータイプ） （QLSWC）
0
通常価格(税別)： 14,089円 (税込価格：15,498円)

通常出荷日：在庫品1日目

省スペースで取付けできます。※本シリーズはCADデータ修正中です。修正完了まで...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

外形図

リトラクトクランプ（クランプレバータイプ） （QLRE） 外形図

製品仕様

製品仕様

  • ボディ、調整ボルト：S45C／焼入焼戻／四三酸化鉄皮膜
  • リンクプレート、アーム：SCM435／焼入焼戻／四三酸化鉄皮膜

用途

ネジ式クランプですので、クランプストロークが必要な箇所に使用できます。

規格表

型番クランプ高さ （注1）クランプ
ストローク		L2L5WLH4dPHL1L3W1
フラットクランプポイントクランプ
min.時max.時min.時max.時
QLRE-0632
（32～29.5）		40
（40～37.5）		35
（35～32.5）		43
（43～40.5）		2.52011421885.5328125.52526
QLRE-0837
（37～33.5）		48
（48～44.5）		42
（42～38.5）		53
（53～49.5）		3.525145222106.640100323132

（注1）クランプ高さは調整ができます。カッコ値は、クランプストロークの範囲です。

型番W2H2H1MH3RH5L4クランプレバー
（注2）		レバー荷重
（N）（注3）		クランプ力
（kN）		クランプ
機構		質量
（g）
QLRE-06221045M6×124404716FKF6-BR1702.4ネジ242
QLRE-08281255M8×1.2530.5656320FKF8-BR2104.2490

（注2）クランプレバーは、FKFタイプにボルトを固着した特殊品を使用しています。
（注3）レバーに掛けられる許容範囲です。

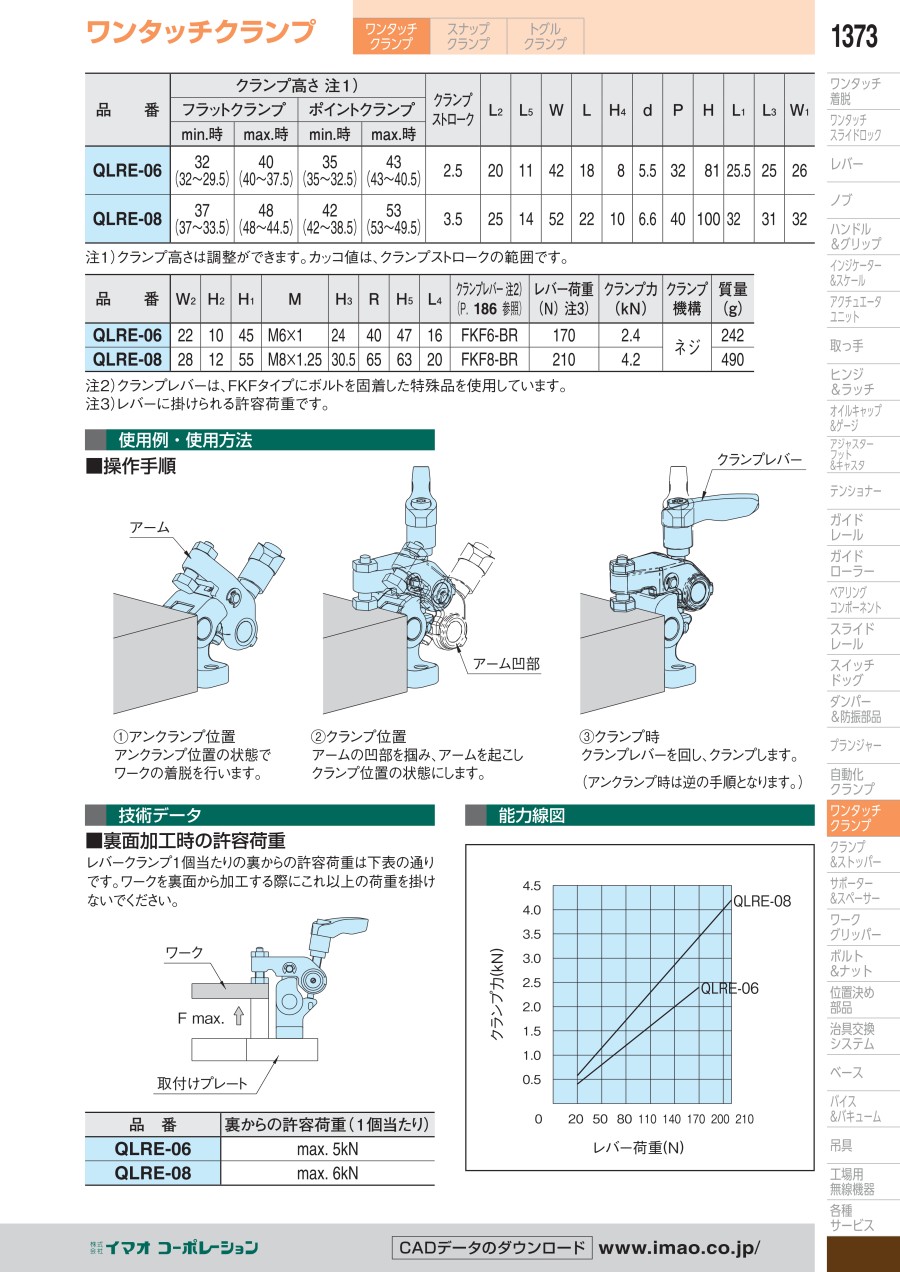

使用例

操作手順

リトラクトクランプ（クランプレバータイプ） （QLRE） 操作手順1

（1）アンクランプ位置
アンクランプ位置の状態でワークの着脱を行います。

リトラクトクランプ（クランプレバータイプ） （QLRE） 操作手順2

（2）クランプ位置
アームの凹部を掴み、アームを起こしクランプ位置の状態にします。

リトラクトクランプ（クランプレバータイプ） （QLRE） 操作手順3

（3）クランプ時
クランプレバーを回し、クランプします。

（アンクランプ時は逆の手順となります。）


型番リスト

表示件数
  • 1
    • 型番
    QLRE-06
    QLRE-08

    クランプ力

    (N)

    ストローク S

    (mm)

    トラスココード

    		RoHS?最小発注数量
    2400
    2.5
    329-5869
    10
    1個
    4200
    3.5
    329-5877
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,419円
    ( 19,161円 )
    在庫品1日目当日出荷可能
    21,918円
    ( 24,110円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    省スペースで取付けできます。
    ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    リトラクトクランプ（クランプレバータイプ） （QLRE）のレビュー
    5平均満足度：5.01件のレビュー
    ワーククランプ
    5
    満足度：5.02019/12/26
    これは面白いアイデアだと思います。しかもクランプ力もそこそこあるので、あとは振動で外れないかこれから試してみます。
