イマオコーポレーション

スイングクランプ（QLSWC）

Name: スイングクランプ（QLSWC）
Brand: イマオコーポレーション
SKU: 221000372502
Rating: 3.8 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.8

平均満足度3.8

この商品のレビューをみる（5件）

この商品のFAQをみる（2件）

通常単価(税別): 14,170円～31,167円

税込単価: 15,587円～34,284円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スイングクランプ（カムレバータイプ）（QLSWC）

通常価格(税別)： 13,327円 (税込価格：14,660円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スイングクランプ（クランプレバータイプ）（QLSWC）

通常価格(税別)： 14,089円 (税込価格：15,498円)

通常出荷日：在庫品1日目

レバー操作でフック旋回、クランプ、アンクランプができるスイングタイプの工具レス...

詳細情報を確認する

種類
本体
本体種類
下押しクランプ
材質
S45C

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

左旋回タイプ

右旋回タイプ

ポイントクランプ（黒皮面用）の外形図

フラットクランプ（仕上面用）の外形図

製品仕様

外観図

四三酸化鉄皮膜タイプ

無電解ニッケルメッキタイプ

仕様

タイプ	ボディ、レバー、調整ボルト	フック	カムシャフト	グリップ
QLSWC	S45C 焼入焼戻四三酸化鉄皮膜	SCM440 焼入焼戻四三酸化鉄皮膜	SCM415 浸炭焼入四三酸化鉄皮膜	フェノール樹脂ブラック
QLSWC-NP	S45C 焼入焼戻無電解ニッケルメッキ	SCM440 焼入焼戻無電解ニッケルメッキ	SCM415 浸炭焼入無電解ニッケルメッキ	フェノール樹脂ブラック

規格表

品番	旋回方向	クランプ高さ　注1）				クランプストローク	早送りストローク	L₂	L₃	L₁	L₄	W	L	H₅	B
		フラットクランプ（仕上面用）		ポイントクランプ（黒皮面用）
		min.時	max.時	min.時	max.時
QLSWC100R	右	22.8 （22.3～23.3）	24.8 （24.3～25.3）	22.4 （21.9～22.9）	24.4 （23.9～24.9）	1	0.8	22	6	26	11.5	36	18	6	4.3
QLSWC100L	左	22.8 （22.3～23.3）	24.8 （24.3～25.3）	22.4 （21.9～22.9）	24.4 （23.9～24.9）	1	0.8	22	6	26	11.5	36	18	6	4.3
QLSWC150R	右	31.3 （30.6～32）	33.3 （32.6～34）	32.2 （31.5～32.9）	34.2 （33.5～34.9）	1.4	1.1	30	8	35	15.3	45	23	8	5.3
QLSWC150L	左	31.3 （30.6～32）	33.3 （32.6～34）	32.2 （31.5～32.9）	34.2 （33.5～34.9）	1.4	1.1	30		35	15.3	45	23	8	5.3
QLSWC200R	右	32.5 （31.7～33.2）	39 （38.2～39.7）	33.5 （32.7～34.2）	40 （39.2～40.7）	1.5	1.4	37		45	20.7	65	30	12	8.4
QLSWC200L	左	32.5 （31.7～33.2）	39 （38.2～39.7）	33.5 （32.7～34.2）	40 （39.2～40.7）	1.5	1.4	37		45	20.7	65	30	12	8.4
QLSWC300R	右	36.5 （35.5～37.4）	46 （45～46.9）	39 （38～39.9）	48.5 （47.5～49.4）	1.9	1.7	45		55	25.4	85	40	15	10.5
QLSWC300L	左	36.5 （35.5～37.4）	46 （45～46.9）	39 （38～39.9）	48.5 （47.5～49.4）	1.9	1.7	45		55	25.4	85	40	15	10.5

品番	Dp	H	D	W₁	W₂	H₃	H₂	M	H₄	R	A	H₁	レバー荷重（N）注2）	クランプカ（kN）	クランプ機構
QLSWC100R	27	49	18	8	4.3	10	30	M 4×0.7	22.8	50	15	45.8	100	1.1	スパイラルカムカム角度5゜
QLSWC100L	27	49	18	8	4.3	10	30	M 4×0.7	22.8	50	15	45.8	100	1.1
QLSWC150R	34	66	23	10	5.3	14	40	M 5×0.8	28.5	63	20	61.3	150	1.8
QLSWC150L	34	66	23	10	5.3	14	40	M 5×0.8	28.5	63	20	61.3	150	1.8
QLSWC200R	48	82	30	16	8.4	18	50	M 8×1.25	45.5	80	26	76.5	200	2.2	スパイラルカムカム角度4゜
QLSWC200L	48	82	30	16	8.4	18	50	M 8×1.25	45.5	80	26	76.5	200	2.2
QLSWC300R	64	100	40	20	10.4	22	60	M 10×1.5	57	100	33	93	300	3.5
QLSWC300L	64	100	40	20	10.4	22	60	M 10×1.5	57	100	33	93	300	3.5

品番	質量（g）
QLSWC100R	112
QLSWC100L	112
QLSWC150R	250
QLSWC150L	250
QLSWC200R	570
QLSWC200L	570
QLSWC300R	1200
QLSWC300L	1200

QLSWC（四三酸化鉄皮膜）

品番	質量（g）
QLSWC100R-NP	112
QLSWC100L-NP	112
QLSWC150R-NP	250
QLSWC150L-NP	250
QLSWC200R-NP	570
QLSWC200L-NP	570
QLSWC300R-NP	1200
QLSWC300L-NP	1200

QLSWC-NP（無電解ニッケルメッキ）

使用例

操作手順（右旋回の場合）

※ 左旋回の場合は、フックとレバーの旋回方向が反対になります。

1. アンクランプ位置
アンクランプ位置の状態でワークの着脱
を行います。

2. フック旋回
レバーを回すと、フックが追従して
スイングします。

3. 早送り
さらにレバーを回すと、フックがワーク付
近まで、早送りされます。

4. クランプ
レバーを回しクランプします。

レバー位置の変更

レバーは12角レンチになっていますので30゜毎にレバー位置の変更が可能です。

注意・禁止事項

使用上の注意

スイングクランプ1個当たりの裏からの許容荷重は右表の通りです。
ワークを裏面から加工する際にこれ以上の荷重を掛けないでください。

サイズ	裏からの許容荷重（１個当たり）
QLSWC100	max.2.3kN
QLSWC150	max.3.6kN
QLSWC200	max.3.7kN
QLSWC300	max.5.6kN

裏面加工時の許容荷重

型番リスト

表示件数

型番

クランプ力

(N)

表面処理

旋回方向

長さ L

(mm)

ネジ径 M

トラスココード

外径 D

(φ)

RoHS?

最小発注数量

1100	四三酸化鉄皮膜	左	18	M4×0.7	331-9156	18	10	1個
1100	無電解ニッケルメッキ	左	18	M4×0.7	-	18	10	1個
1100	四三酸化鉄皮膜	右	18	M4×0.7	331-9164	18	10	1個
1100	無電解ニッケルメッキ	右	18	M4×0.7	-	18	10	1個
1800	四三酸化鉄皮膜	左	23	M5×0.8	331-9199	23	10	1個
1800	無電解ニッケルメッキ	左	23	M5×0.8	-	23	10	1個
1800	四三酸化鉄皮膜	右	23	M5×0.8	331-9202	23	10	1個
1800	無電解ニッケルメッキ	右	23	M5×0.8	-	23	10	1個
2200	四三酸化鉄皮膜	左	30	M8×1.25	-	30	10	1個
2200	無電解ニッケルメッキ	左	30	M8×1.25	-	30	10	1個
2200	四三酸化鉄皮膜	右	30	M8×1.25	-	30	10	1個
2200	無電解ニッケルメッキ	右	30	M8×1.25	-	30	10	1個
3500	四三酸化鉄皮膜	左	40	M10×1.5	-	40	10	1個
3500	無電解ニッケルメッキ	左	40	M10×1.5	-	40	10	1個
3500	四三酸化鉄皮膜	右	40	M10×1.5	-	40	10	1個
3500	無電解ニッケルメッキ	右	40	M10×1.5	-	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,170円 ( 15,587円 )	在庫品1日目当日出荷可能
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
14,170円 ( 15,587円 )	在庫品1日目当日出荷可能
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
19,140円 ( 21,054円 )	3日目
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
18,728円 ( 20,601円 )	3日目
20,858円 ( 22,944円 )	3日目
24,591円 ( 27,050円 )	6日目
20,858円 ( 22,944円 )	8日目
24,591円 ( 27,050円 )	3日目
25,326円 ( 27,859円 )	在庫品1日目当日出荷可能
30,596円 ( 33,656円 )	3日目
25,326円 ( 27,859円 )	4日目
31,167円 ( 34,284円 )	3日目

詳細情報

基本情報

基本情報

レバー操作でフック旋回、クランプ、アンクランプができるスイングタイプの工具レス下押しクランプ。
【特長】
・レバー操作でフックが旋回する工具でレバータイプ。
・黒染め仕様と無電解ニッケルメッキ仕様の2タイプで右旋回仕様と左旋回仕様がある。
・表面処理は、四三酸化鉄被膜と無電解ニッケルメッキ。
【用途】
・ワークの段取り時間を大幅に短縮したい時に最適。
・金属加工治具、組立治具などでの作業効率を向上時に利用可能。

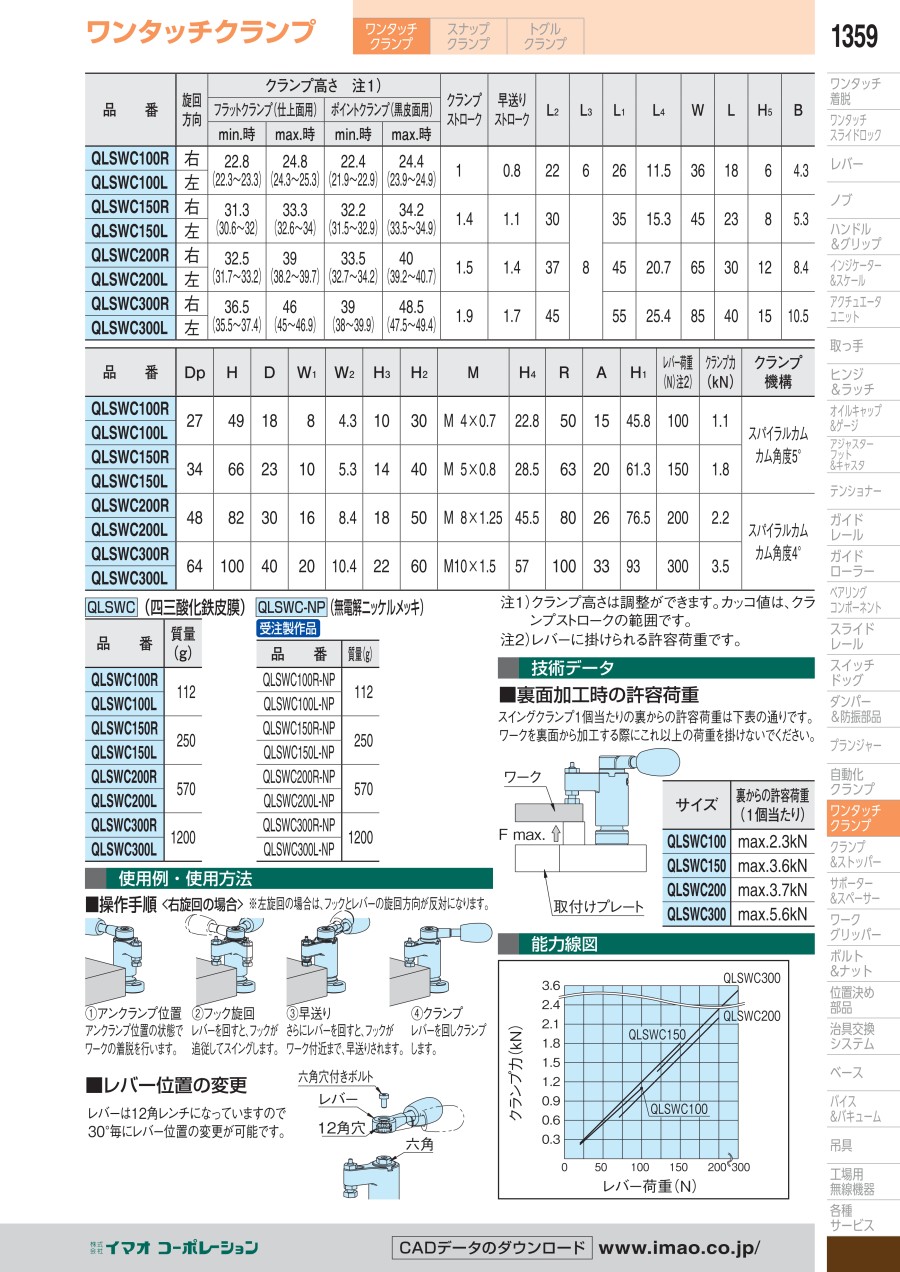

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイングクランプ（QLSWC）のレビュー

3.8平均満足度：3.85件のレビュー

星5
20%
星4
40%
星3
40%
星2
0%
星1
0%

加工品固定用クランプとして

満足度：5.02020/05/22

加工品固定用クランプとして使用しています。動きは非常に滑らかで、作業性は良いと思います。移動範囲がもう少し可動域が広がる...もっと読む

0人が参考にしています。

治具の段取り替え時に使用しました

満足度：3.02019/12/20

生産設備の治具の段取り替え時に固定用として使用しました。クランプ取り付け部の高さに制限があったためスイングクランプを購入...もっと読む

0人が参考にしています。

加工用冶具に使用

満足度：4.02018/10/10

ワークの押さえとして使用しています。実装場所にワークとの干渉を避けるための高さ制限があるため極力コンパクトサイズのものを...もっと読む

0人が参考にしています。

冶具

満足度：3.02018/08/08

クランプエンド位置でロックがかかる機構だと思っていましたが違いました。クランプエンドを通過するとクランプストロークが戻...もっと読む

0人が参考にしています。

気密扉の気密確保

満足度：4.02016/09/26

設計の段階で、ＣＡＤデータを入手できたので、ユーザー様へ図面の提出がスムーズに行えました。　ユーザー様も、ただ商品の絵を...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qクランプ部先端のボルトは交換が可能ですか？

交換可能です。

Q材質がステンレス製はありますか？

ありません。
