アルネス クランプ （ARN）
- 通常単価(税別)
- 27,785円
- 税込単価
- 30,564円
最大クランプ力 4.9kN【特長】・小型軽量で着脱も容易、1個で何種類もの治工...
詳細情報を確認する
ARNの仕様・寸法情報
商品情報

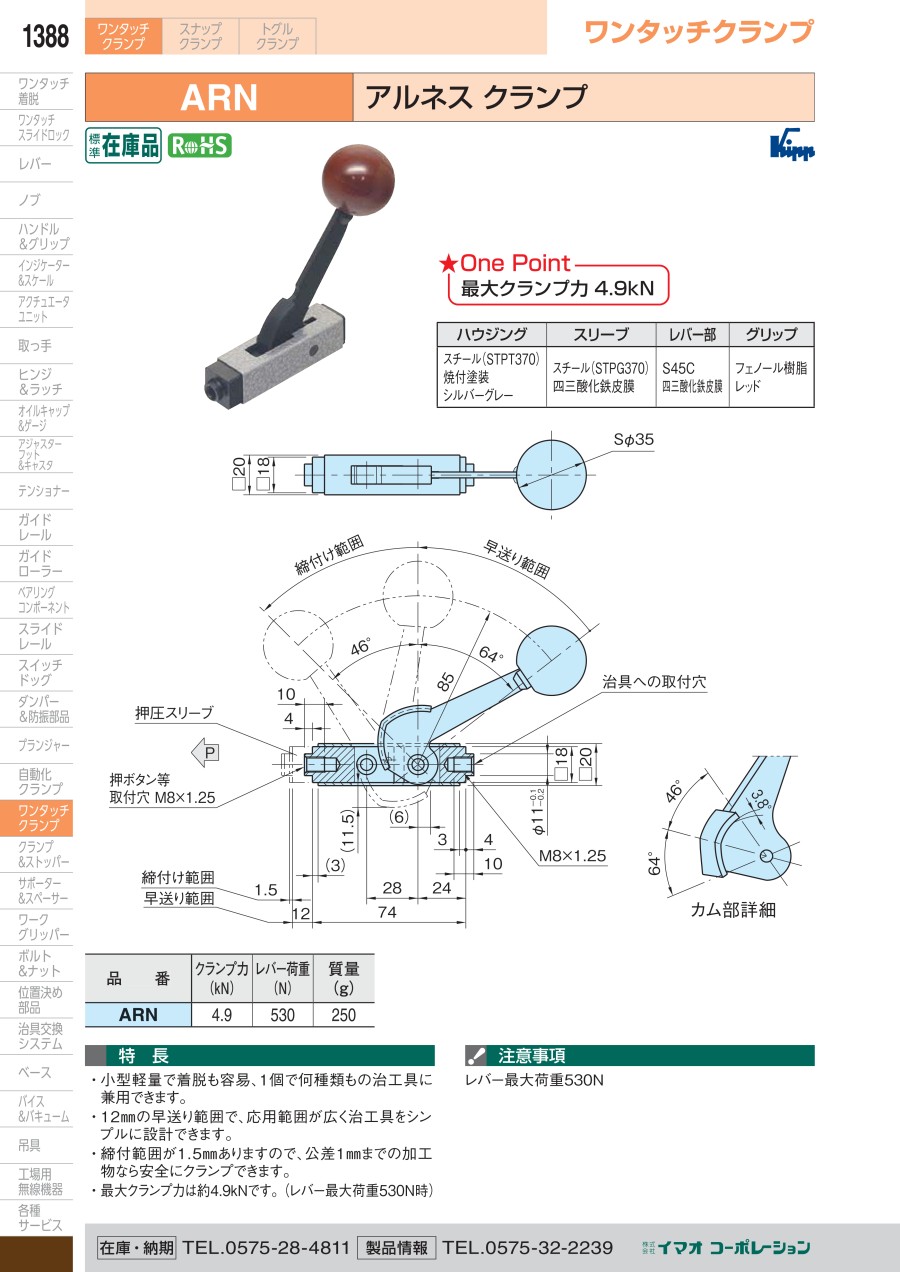

外形図
製品仕様
| クランプ力（kN） | レバー荷重（N） | 質量（g） | 備考 |
|---|---|---|---|
| 4.9 | 530 | 250 |
|
詳細情報
基本情報
最大クランプ力 4.9kN
【特長】
・小型軽量で着脱も容易、1個で何種類もの治工具に兼用できます。
・12mmの早送り範囲で、応用範囲が広く治工具をシンプルに設計できます。
・締付範囲が1.5mmありますので、公差1mmまでの加工物なら安全にクランプできます。
・最大締付力は約4.9kNです（レバー最大荷重530N時）。
カタログ
