イマオコーポレーション

ワンタッチクランプレバー（QLSL）

Name: ワンタッチクランプ レバー （QLSL）
Brand: イマオコーポレーション
SKU: 221000372298
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,197円～1,909円

税込単価: 1,317円～2,100円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アングルアダプター (QLSND-AN10)

通常価格(税別)： 1,766円 (税込価格：1,943円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ワンタッチクランプシャフト（QLRCS）

通常価格(税別)： 2,282円 (税込価格：2,510円)

通常出荷日：在庫品1日目

スイングクランプ・引き込みクランプ・サイドクランプ・プッシュクランプ用のレバー...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

■QLSL／QLSL-RL

レバー：S45C、四三酸化鉄皮膜
握り玉：ABS樹脂、ブラック

■QLSL-RA

シャフト：SCM435、焼入焼戻、四三酸化鉄皮膜

規格表

型番	種類	L	D₁	D	d	L₂	D₂	M	L₁	M₁	質量（g）
QLSL150	標準タイプ	59	20	8	-	-	-	M5×0.8	5	-	25
QLSL200	標準タイプ	89	25	10	-	-	-	M6×1	6	-	50
QLSL150-RL	取外しタイプ	51	20	13	6	-	-	-	11	M5×0.8-5L	45
QLSL200-RL	取外しタイプ	79	25	15	8	-	-	-	13	M6×1-6L	90
QLSL150-RA	取外しタイプ用アダプター	8	-	8	-	10	6	M5×0.8	5	-	7
QLSL200-RA	取外しタイプ用アダプター	10	-	10	-	12	8	M6×1	6	-	14

使用例

使用例・使用方法

必要に応じて、ロック用ネジにてアダプターとレバーを完全に固定することもできます。

■適用ワンタッチクランプ

スイングクランプ（QLSW）
引込みクランプ（QLPD）
プッシュクランプ（QLPU）

タイプ	L
150タイプ	59
200タイプ	89

型番リスト

表示件数

型番

種類

取付ねじ M

取付穴 d(径 D2)

(φ)

RoHS?

最小発注数量

標準タイプ	M5×0.8	-	10	1個
取外しタイプ用アダプター	M5×0.8	6	10	1個
取外しタイプ	-	6	10	1個
標準タイプ	M6×1	-	10	1個
取外しタイプ用アダプター	M6×1	8	10	1個
取外しタイプ	-	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,803円 ( 1,983円 )	3日目
1,197円 ( 1,317円 )	3日目
1,718円 ( 1,890円 )	在庫品1日目当日出荷可能
1,909円 ( 2,100円 )	在庫品1日目当日出荷可能
1,450円 ( 1,595円 )	4日目
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スイングクランプ・引き込みクランプ・サイドクランプ・プッシュクランプ用のレバーです。容易にレバーを着脱できる取外しタイプも用意しております。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

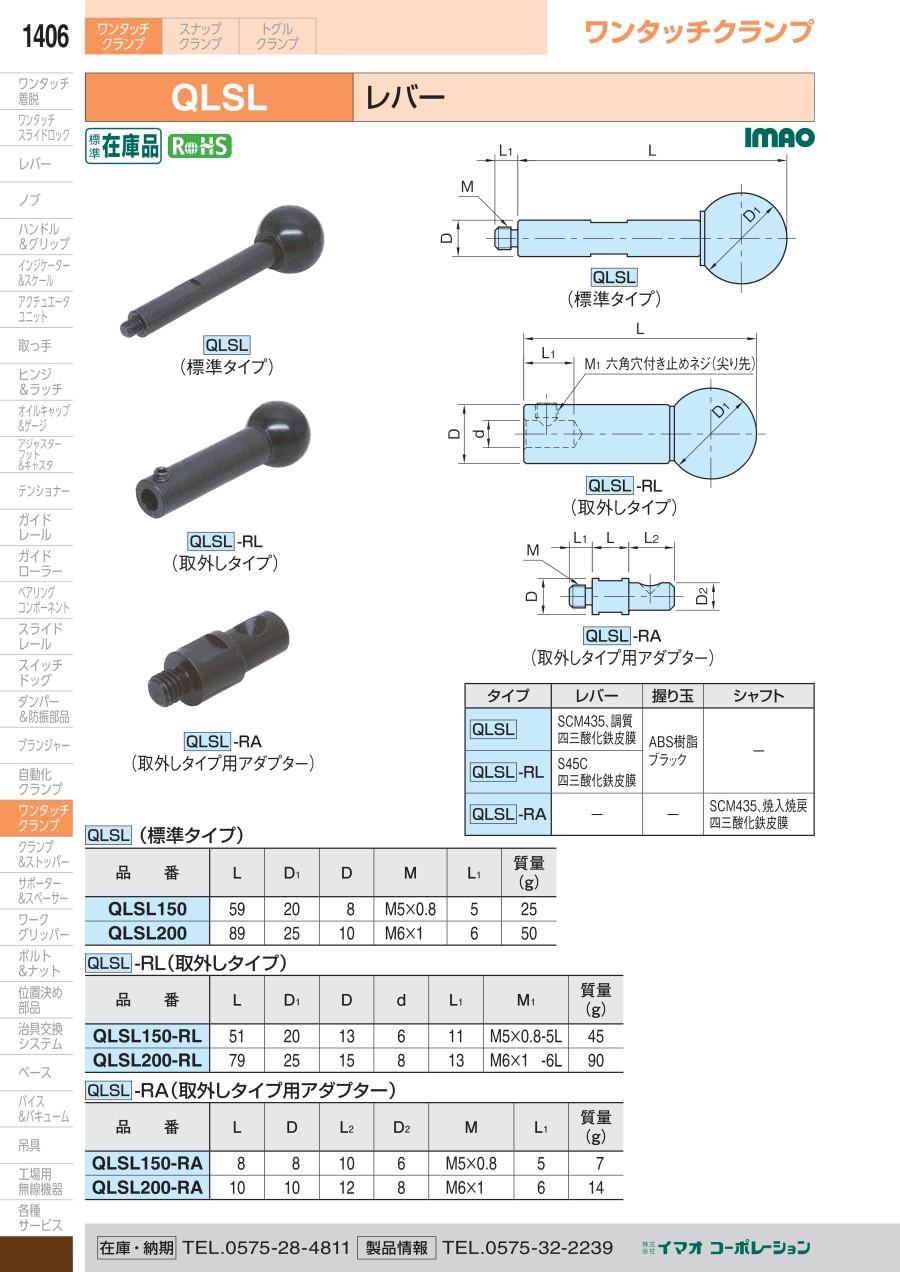

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチクランプレバー（QLSL）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

外販品送り機構部用操作取っ手として使用

満足度：4.02020/04/08

外販設備付帯送り機構部用操作取っ手としており、その良好な操作性や簡便な着脱に重宝しています。今後更なる改良が加えられ、よ...もっと読む

0人が参考にしています。

1件全て見る
