リーチクランプ（フランジタイプ）（QLRCF）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 19,437円～26,730円

税込単価: 21,381円～29,403円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

【特長】・リーチクランプのフランジタイプです。下押し以外でも様々なアプリケーシ...

種類
本体
本体種類
下押しクランプ
材質
S45C
表面処理
四三酸化鉄皮膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

右操作タイプ

左操作タイプ

製品仕様

本体、レバー：S45C、四三酸化鉄皮膜
カム：SCM415、浸炭焼入、四三酸化鉄皮膜
グリップ：フェノール樹脂、つや消しブラック

※本製品にはシャフトは含まれておりません。

QLRCF-L（軽荷重用）

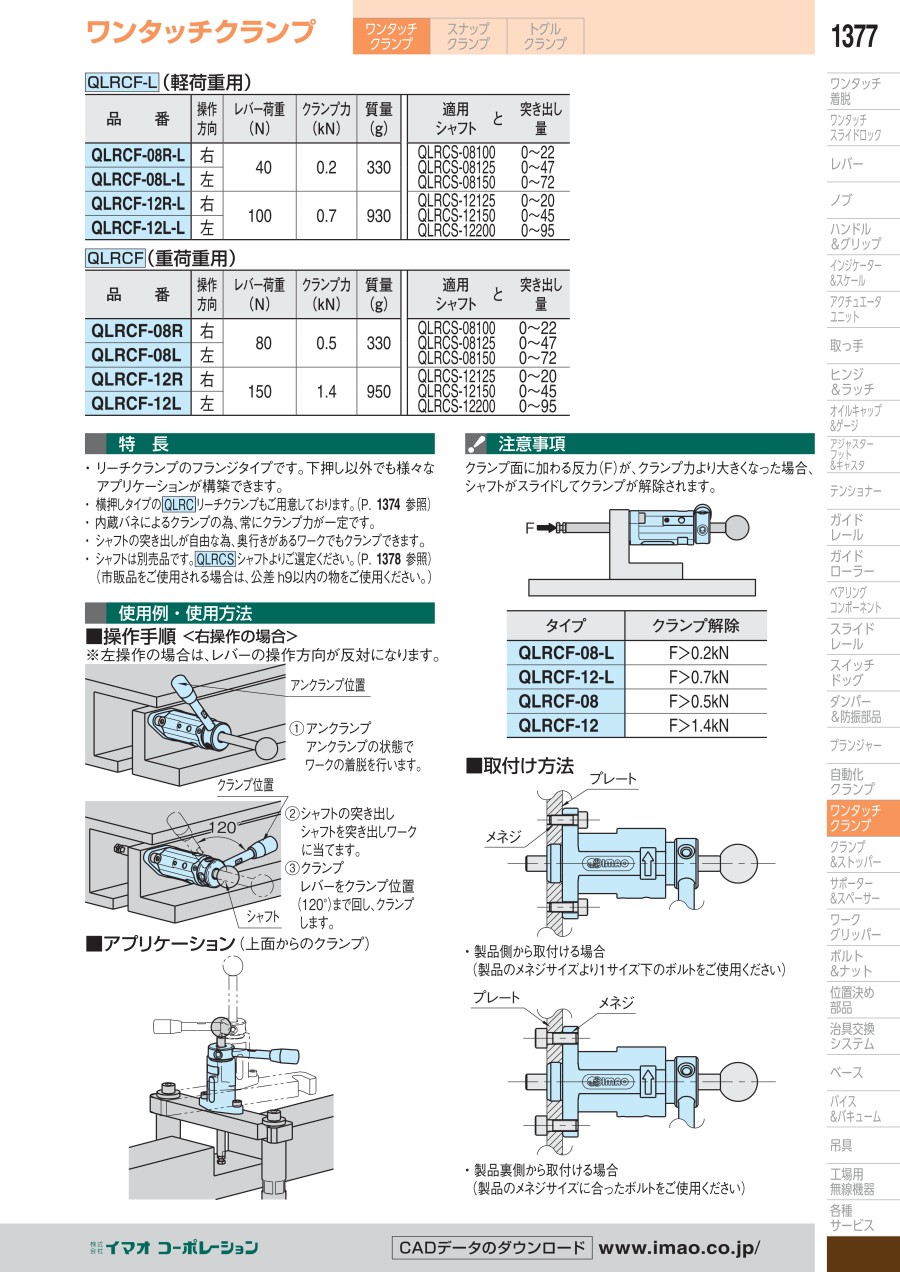

型番	操作方向	レバー荷重（N）	クランプ力（kN）	質量（g）	適用シャフト	突き出し量
QLRCF-08R-L	右	40	0.2	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～22 0～47 0～72
QLRCF-08L-L	左	40	0.2	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～22 0～47 0～72
QLRCF-12R-L	右	100	0.7	930	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～20 0～45 0～95
QLRCF-12L-L	左	100	0.7	930	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～20 0～45 0～95

QLRCF（重荷重用）

型番	操作方向	レバー荷重（N）	クランプ力（kN）	質量（g）	適用シャフト	突き出し量
QLRCF-08R	右	80	0.5	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～22 0～47 0～72
QLRCF-08L	左	80	0.5	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～22 0～47 0～72
QLRCF-12R	右	150	1.4	950	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～20 0～45 0～95
QLRCF-12L	左	150	1.4	950	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～20 0～45 0～95

規格表

型番	クランプストローク	D₂	W	H	L₂	M	P	L
QLRCF-08	1.5	8	57	28	8	M 6×1 （下穴5.2）	45	68.5
QLRCF-12	2.3	12	85	40	12	M 10×1.5 （下穴8.5）	65	90.7

型番	L₁	L₃	D	D₁ （-0.08～-0.04）	R	B	A	M₁
QLRCF-08	53	8	26	20	80	28	14	M5×0.8
QLRCF-12	72	12	36	30	132	50	21	M6×1

使用例

■操作手順＜右操作の場合＞

※左操作の場合は、レバーの操作方向が反対になります。

■アプリケーション（上面からのクランプ）

■取付け方法

製品側から取付ける場合
（製品のメネジサイズより1サイズ下のボルトをご使用ください）

製品裏側から取付ける場合
（製品のメネジサイズに合ったボルトをご使用ください）

注意・禁止事項

クランプ面に加わる反力（F）が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます。

型番	クランプ解除
QLRCF-08-L	F＞0.2kN
QLRCF-12-L	F＞0.7kN
QLRCF-08	F＞0.5kN
QLRCF-12	F＞1.4kN

型番リスト

表示件数

型番

クランプ力

(N)

旋回方向

仕様

トラスココード

RoHS?

最小発注数量

500	左	重荷重用	-	10	1個
200	左	軽荷重用	361-2651	10	1個
500	右	重荷重用	-	10	1個
200	右	軽荷重用	361-2660	10	1個
1400	左	重荷重用	-	10	1個
700	左	軽荷重用	361-2678	10	1個
1400	右	重荷重用	-	10	1個
700	右	軽荷重用	361-2686	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,137円 ( 22,151円 )	3日目
20,137円 ( 22,151円 )	在庫品1日目当日出荷可能
19,437円 ( 21,381円 )	在庫品1日目当日出荷可能
20,137円 ( 22,151円 )	在庫品1日目当日出荷可能
26,730円 ( 29,403円 )	3日目
25,740円 ( 28,314円 )	3日目
26,254円 ( 28,879円 )	在庫品1日目当日出荷可能
25,740円 ( 28,314円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・リーチクランプのフランジタイプです。下押し以外でも様々なアプリケーションが構築できます。
・横押しタイプのQLRCリーチクランプもご用意しております。
・内蔵バネによるクランプの為、常にクランプ力が一定です。
・シャフトの突き出しが自由な為、奥行きが有るワークでもクランプできます。
・シャフトは別売品です。QLRCSシャフトよりご選定ください。（市販品をご使用される場合は、公差 h9以内の物をご使用ください。）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
