イマオコーポレーション

リーチクランプ（QLRC）

Name: リーチ クランプ（QLRC）
Brand: イマオコーポレーション
SKU: 221000372276
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 19,383円～26,226円

税込単価: 21,321円～28,849円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スナップクランプ（ストレートタイプ）（QLSNS）

通常価格(税別)： 8,829円 (税込価格：9,712円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

薄型カムサイドクランプ（QLSCL）

4.5

通常価格(税別)： 9,297円 (税込価格：10,227円)

通常出荷日：在庫品1日目

シャフトの突き出しが自由で、クランプ力が一定の横押しクランプです。【特長】 ...

詳細情報を確認する

種類
本体
本体種類
横押しクランプ
材質
S45C
表面処理
四酸化鉄被膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

上面図

右操作タイプの側面図

左操作タイプの側面図

製品仕様

軽荷重用タイプ（青色の矢印）、重荷重用タイプ（黒色の矢印）

本体、レバー	カム	グリップ
S45C 四三酸化鉄皮膜	SCM415 浸炭焼入四三酸化鉄皮膜	フェノール樹脂つや消しブラック

重荷重用

型番	操作方向	レバー荷重（N）	クランプ力（kN）	質量（g）	適用シャフト	と
QLRC-08R	右	80	0.5	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～30 0～55 0～80
QLRC-08L	左	80	0.5	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～30 0～55 0～80
QLRC-12R	右	150	1.4	910	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～29 0～54 0～104
QLRC-12L	左	150	1.4	910	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～29 0～54 0～104

軽荷重用

型番	操作方向	レバー荷重（N）	クランプ力（kN）	質量（g）	適用シャフト	と
QLRC-08R-L	右	40	0.2	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～30 0～55 0～80
QLRC-08L-L	左	40	0.2	330	QLRCS-08100 QLRCS-08125 QLRCS-08150	0～30 0～55 0～80
QLRC-12R-L	右	100	0.7	930	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～29 0～54 0～104
QLRC-12L-L	左	100	0.7	930	QLRCS-12125 QLRCS-12150 QLRCS-12200	0～29 0～54 0～104

規格表

型番	クランプストローク	D₂	H₁	L₄	W	L₃	H₂	d	P	H	D	D₁	L	L₁	L₂	R	B	A	M
QLRC-08	1.5	8	18	20	54	14	8	5.5	40	32	28	26	68.5	40	13	80	28	14	M5×0.8
QLRC-12	2.3	12	25	30	80	20	12	9	60	45	40	36	93.7	55	20	132	50	21	M6×1

使用例

右操作の場合

1.アンクランプ

アンクランプの状態でワークの着脱を行います。

2.シャフトの突き出し

シャフトを突き出し、ワークに当てます。

3.クランプ

レバーをクランプ位置（120度）まで回し、クランプします。

注意・禁止事項

クランプ面に加わる反力（F）が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます。

型番	クランプ解除
QLRC-08-L	F＞0.2kN
QLRC-12-L	F＞0.7kN
QLRC-08	F＞0.5kN
QLRC-12	F＞1.4kN

型番リスト

表示件数

型番

クランプ力

(N)

ストローク S

(mm)

旋回方向

外径 D1

(φ)

長さ L

(mm)

ネジ径 M

仕様

トラスココード

外径 D

(φ)

RoHS?

最小発注数量

500	1.5	左	26	68.5	M5×0.8	重荷重用	361-2651	28	10	1個
200	1.5	左	26	68.5	M5×0.8	軽荷重用	-	28	10	1個
500	1.5	右	26	68.5	M5×0.8	重荷重用	361-2660	28	10	1個
200	1.5	右	26	68.5	M5×0.8	軽荷重用	-	28	10	1個
1400	2.3	左	36	93.7	M6×1	重荷重用	361-2678	40	10	1個
700	2.3	左	36	93.7	M6×1	軽荷重用	-	40	10	1個
1400	2.3	右	36	93.7	M6×1	重荷重用	361-2686	40	10	1個
700	2.3	右	36	93.7	M6×1	軽荷重用	-	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,437円 ( 21,381円 )	在庫品1日目当日出荷可能
20,835円 ( 22,919円 )	在庫品1日目当日出荷可能
19,383円 ( 21,321円 )	在庫品1日目当日出荷可能
20,835円 ( 22,919円 )	在庫品1日目当日出荷可能
24,864円 ( 27,350円 )	在庫品1日目当日出荷可能
26,226円 ( 28,849円 )	3日目
24,864円 ( 27,350円 )	3日目
25,560円 ( 28,116円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

シャフトの突き出しが自由で、クランプ力が一定の横押しクランプです。
【特長】
・リーチクランプの横押しタイプです。
・内蔵バネによるクランプの為、常にクランプ力が一定です。
・シャフトの突き出しが自由な為、奥行きが有るワークでもクランプできます。
・レバー操作によりシャフトが押し出され、クランプできシャフトの突き出しが自由です。
【用途】
・組立治具での部品固定にも最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

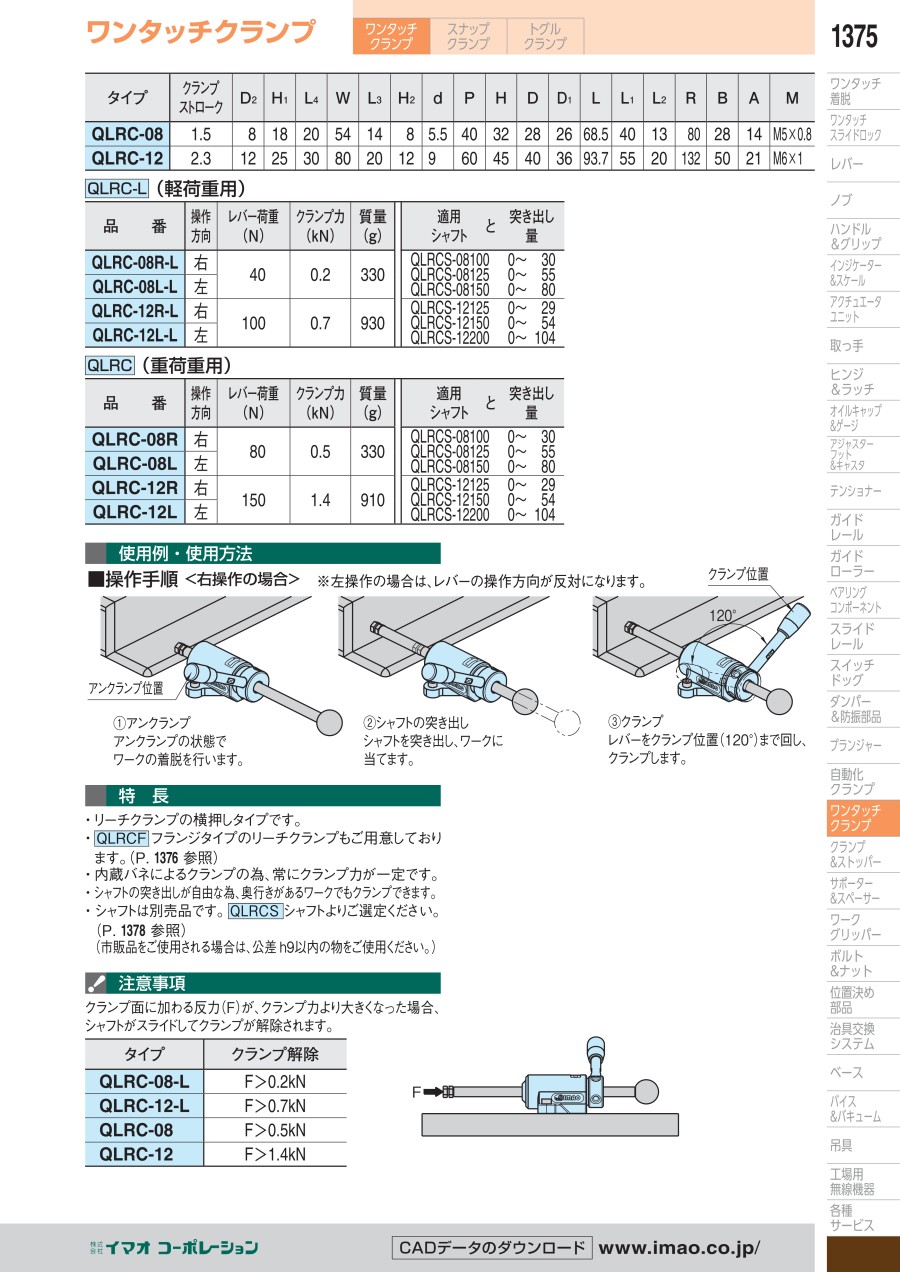

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リーチクランプ（QLRC）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

素材の固定に使用

満足度：3.02019/03/27

品物の中に穴が開いていて穴の中を固定したかったのでリーチクランプを購入しました。トグルクランプの方が安いのですが、トグル...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qシャフト先端に取り付けるアタッチメントはありますか？

専用部品はありません。お客様の仕様に合わせて、お客様ご自身でご準備下さい。
