スナップクランプ（ダウンミニタイプ）（QLSNDM）
- 通常単価(税別)
- 5,640円～12,675円
- 税込単価
- 6,204円～13,943円
クランプ時にカチッと音がする下押しクランプ。 【特長】 ・下押しタイプ。 ・コンパクトで小物ワーク、小...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
側面図
上面図
製品仕様
外観図
四三酸化鉄皮膜/SUS製/無電解ニッケルメッキ
クランプ位置について
仕様
| タイプ | ボディ | アーム | 調整ボルト |
|---|---|---|---|
| QLSNDM08 | S45C 四三酸化鉄皮膜 | SCM440 焼入焼戻 四三酸化鉄皮膜 | SUS304 |
| SCM435 焼入焼戻 四三酸化鉄皮膜 | |||
| QLSNDM12 | |||
| QLSNDM08-SUS QLSNDM12-SUS | SCS13 （SUS304相当） | SCS13 （SUS304相当） | SUS304 |
| QLSNDM08-NP QLSNDM12-NP | S45C 無電解ニッケルメッキ | SCM440 無電解ニッケルメッキ | |

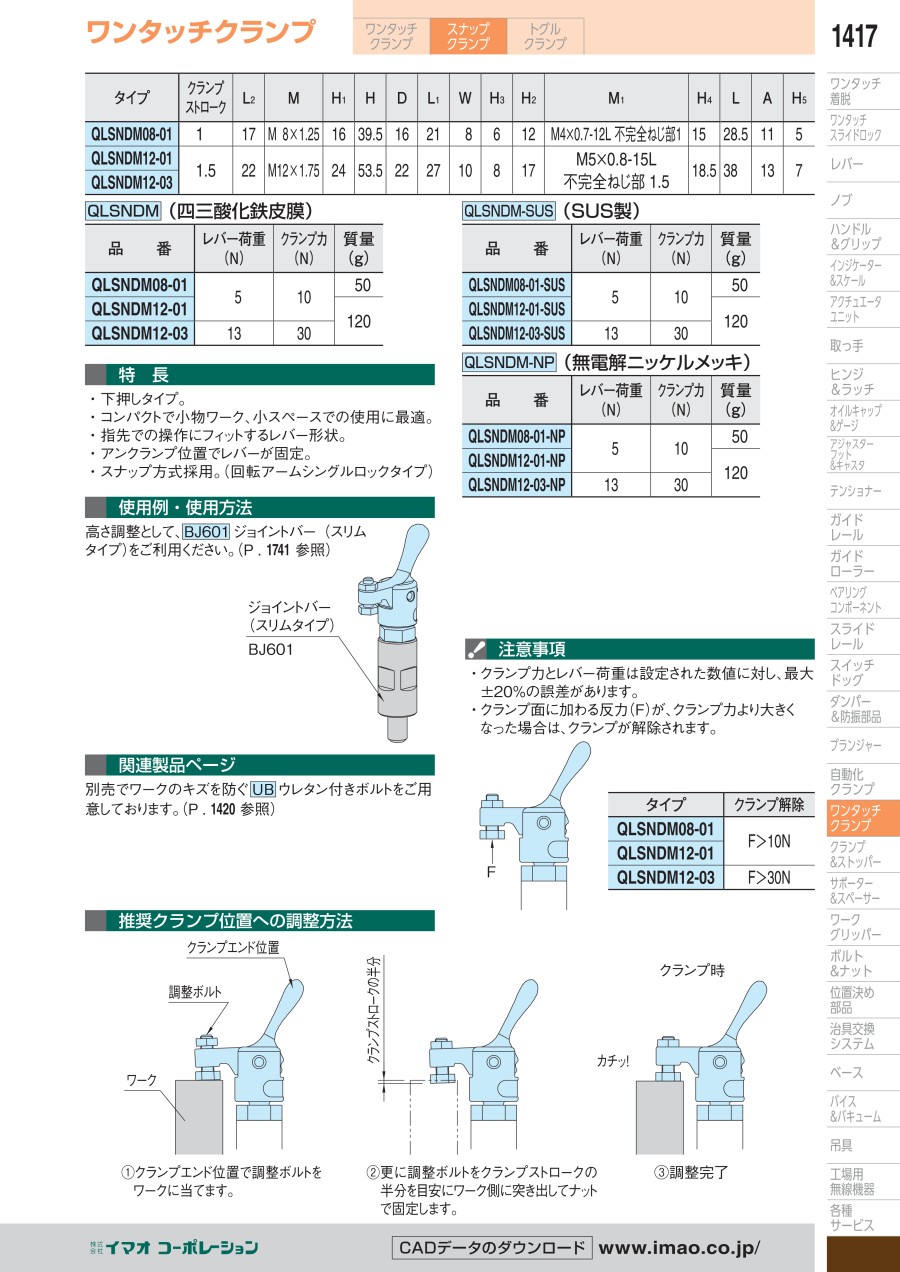

規格表
| タイプ | クランプ ストローク | L2 | M | H1 | H | D | L1 | W | H3 | H2 | M1 | H4 | L | A | H5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLSNDM08-01 | 1 | 17 | M8×1.25 | 16 | 39.5 | 16 | 21 | 8 | 6 | 12 | M4×0.7-12L 不完全ねじ部1 | 15 | 28.5 | 11 | 5 |
| QLSNDM12-01 | 1.5 | 22 | M12×1.75 | 24 | 53.5 | 22 | 27 | 10 | 8 | 17 | M5×0.8-15L 不完全ねじ部 1.5 | 18.5 | 38 | 13 | 7 |
| QLSNDM12-03 |
| 品番 | レバー荷重 (N) | クランプ力 (N) | 質量 (g) |
|---|---|---|---|
| QLSNDM08-01 | 5 | 10 | 50 |
| QLSNDM12-01 | 120 | ||
| QLSNDM12-03 | 13 | 30 |
QLSNDM(四三酸化鉄皮膜)
| 品番 | レバー荷重 (N) | クランプ力 (N) | 質量 (g) |
|---|---|---|---|
| QLSNDM08-01-SUS | 5 | 10 | 50 |
| QLSNDM12-01-SUS | 120 | ||
| QLSNDM12-03-SUS | 13 | 30 |
QLSNDM-SUS(SUS製)
| 品番 | レバー荷重 (N) | クランプ力 (N) | 質量 (g) |
|---|---|---|---|
| QLSNDM08-01-SUS | 5 | 10 | 50 |
| QLSNDM12-01-SUS | 120 | ||
| QLSNDM12-03-SUS | 13 | 30 |
QLSNDM-NP(無電解ニッケルメッキ)
使用例
推奨クランプ位置への調整方法
1. クランプエンド位置で調整ボルトをワークに当てます。
2. 更に調整ボルトをクランプストロークの半分を目安にワーク側 に突き出してナットで固定します。これで調整完了です。
使用方法
高さ調整として、BJ601ジョイントバー(スリムタイプ)を
ご利用ください。
クランプ力とレバー荷重は設定された数値に対し、
最大±20%±の誤差があります。
| タイプ | クランプ解除 |
|---|---|
| QLSNDM08-01 | F＞10N |
| QLSNDM12-01 | |
| QLSNDM12-03 | F＞30N |
クランプ面に加わる反力(F)が、クランプ力より大きく
なった場合は、クランプが解除されます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,640円 ( 6,204円 ) | 在庫品1日目当日出荷可能 |
6,697円 ( 7,367円 ) | 在庫品1日目当日出荷可能 |
10,554円 ( 11,609円 ) | 在庫品1日目当日出荷可能 |
6,176円 ( 6,794円 ) | 3日目 |
7,997円 ( 8,797円 ) | 3日目 |
12,675円 ( 13,943円 ) | 4日目 |
6,597円 ( 7,257円 ) | 在庫品1日目当日出荷可能 |
8,758円 ( 9,634円 ) | 在庫品1日目当日出荷可能 |
12,420円 ( 13,662円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
クランプ時にカチッと音がする下押しクランプ。
【特長】
・下押しタイプ。
・コンパクトで小物ワーク、小スペースでの使用に最適。
・指先での操作にフィットするレバー形状。
・アンクランプ位置でレバーが固定。
・スナップ方式採用。（回転アームシングルロックタイプ）
【用途】
・クランプ時にカチッと音がして確実にクランプしたい時に最適。
ご注意
