イマオコーポレーション

スナップクランプ（ストレートタイプ）（QLSNS）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 8,829円～10,271円

税込単価: 9,712円～11,298円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

同じ力でクランプできる横押しクランプ。【特長】・クランプ時にカチッと音がし...

種類
本体
本体種類
横押しクランプ
材質
ZDC2
ストローク S (mm)
1.5
表面処理
カチオン塗装
旋回方向
横

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

前面図

背面図

上面図

側面図

製品仕様

本体	リンク	シャフト
ZDC2 カチオン塗装ブラック	SCM440 焼入焼戻四三酸化鉄皮膜	S25C 浸炭窒化焼入四三酸化鉄皮膜
レバー	グリップ	調整ボルト
S45C クロムメッキ	フェノール樹脂ブラック	SCM435 焼入焼戻四三酸化鉄皮膜

規格表

型番	突き出しストローク	クランプストローク	H₃	L₁	L₂	L₃	W	H₂	d	L₄	P
QLSNS28-05	12	1.5	20	22	63	35	40	5	5.5	5	28
QLSNS28-12	12		20	22	63	35	40	5	5.5	5	28
QLSNS30-07	22		25	33	80	42	42	6	6.5	6	30
QLSNS30-14	22		25	33	80	42	42	6	6.5	6	30

型番	Hmax.	H₁	A	L	θ	θ₁	レバー荷重（N）	クランプ力（N）	質量（g）
QLSNS28-05	133	33	20	101	50°	50°	9	50	370
QLSNS28-12	133	33	20	101	50°	50°	20	120	370
QLSNS30-07	157	38	26	131	60°	45°	6	70	500
QLSNS30-14	157	38	26	131	60°	45°	18	140	500

使用例

推奨クランプ位置への調整方法

1、クランプエンド位置で調整ボルトをワークに当てます。 2、更に調整ボルトをクランプストロークの半分を目安にワーク側に突き出してナットで固定します。これで調整完了です。

1.クランプエンド位置で調整ボルトをワークに当てます。
2.更に調整ボルトをクランプストロークの半分を目安にワーク側に突き出してナットで固定します。これで調整完了です。

商品特長詳細

直進シャフトダブルロック

注意・禁止事項

・クランプ力とレバー荷重は設定された数値に対し、最大±20%の誤差があります。・クランプ面に加わる反力（F）が、クランプ力より大きく　なった場合は、クランプが解除されます。

クランプ力とレバー荷重は設定された数値に対し、最大±20%の誤差があります。
クランプ面に加わる反力（F）が、クランプ力より大きくなった場合は、クランプが解除されます。

型番	クランプ解除
QLSNS28-05	F＞50N
QLSNS28-12	F＞120N
QLSNS30-07	F＞70N
QLSNS30-14	F＞140N

型番リスト

表示件数

型番

クランプ力

(N)

突き出しストローク

(mm)

トラスココード

RoHS?

最小発注数量

50	12	342-0094	10	1個
120	12	342-0108	10	1個
70	22	342-0116	10	1個
140	22	342-0124	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,829円 ( 9,712円 )	在庫品1日目当日出荷可能
9,565円 ( 10,522円 )	在庫品1日目当日出荷可能
10,200円 ( 11,220円 )	在庫品1日目当日出荷可能
10,271円 ( 11,298円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

同じ力でクランプできる横押しクランプ。
【特長】
・クランプ時にカチッと音がして確実クランプ。
・50万回の耐久試験をクリア。
・横押しタイプ。
・操作性に優れたグリップ付きレバー。
・アンクランプ位置でレバーが固定。
・スナップ方式採用。（直進シャフトダブルロックタイプ）
【用途】
・メンテナンスフリーで利用可能。

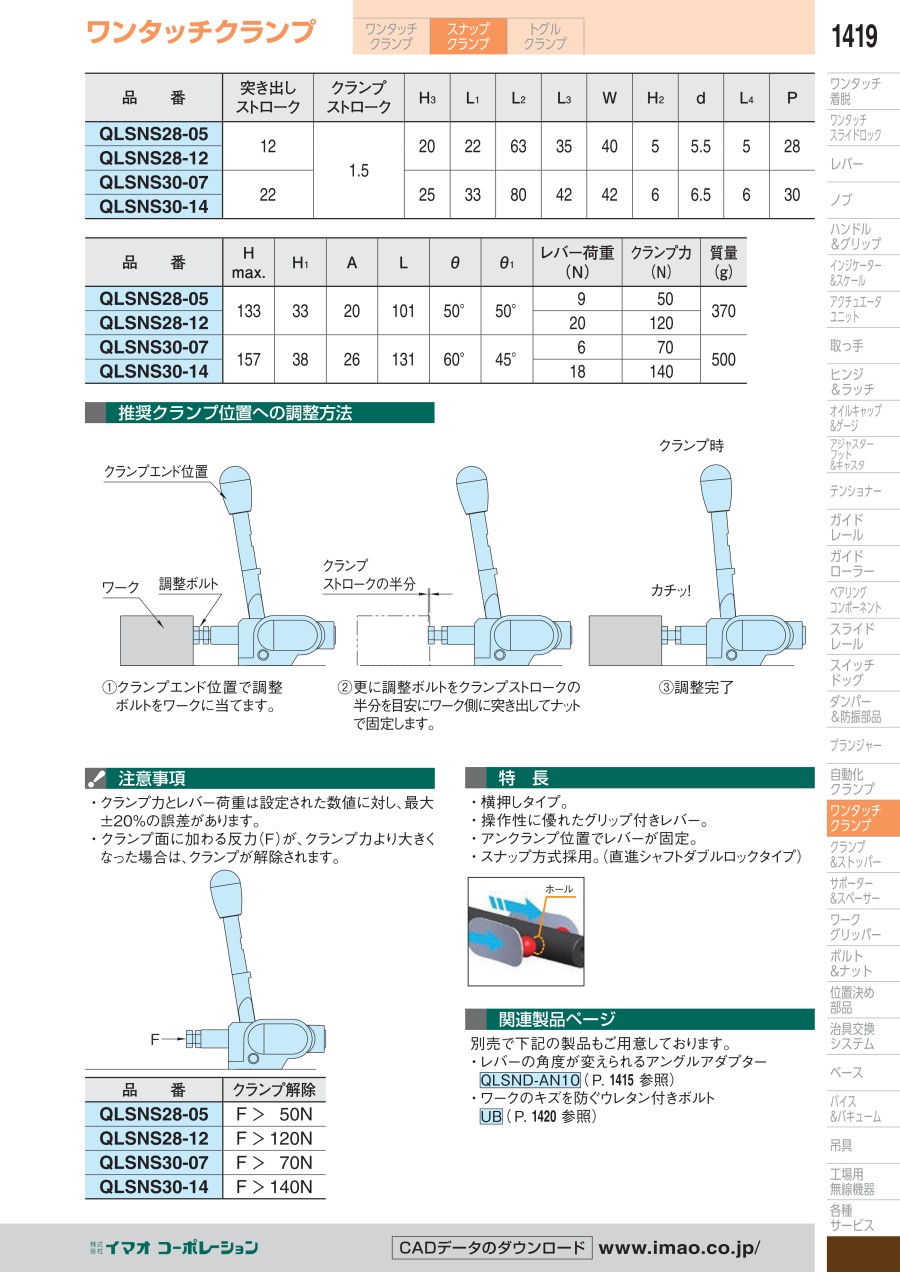

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スナップクランプ（ストレートタイプ）（QLSNS）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q材質がステンレス製はありますか？

ありません。

Qスナップクランプ(ストレートタイプ) (QLSNS)【型式：QLSNS30-07】はワークを垂直方向に置いた際にも、レバーはアンクランプ位置で保持(固定)されますか？
(自重で勝手に解除されませんか？)

垂直方向に設置した際にもアンクランプ位置で保持(固定)されます。
ただし、ハンドルに若干のがたつきが発生します。
