カムプッシュクランプ（QLCP）

カムプッシュクランプ（QLCP）
通常単価(税別)
11,546円～15,957円
税込単価
12,701円～17,553円
通常出荷日：在庫品1日目当日出荷可能

レバー操作の横押し工具クランプです。 【特長】 ・用途によりレバーの旋回方向を選べます。 ・シャフトの...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

薄型カムサイドクランプ（QLSCL）

イマオコーポレーション

薄型カムサイドクランプ（QLSCL）
通常価格(税別)： 9,297円 (税込価格：10,227円)

通常出荷日：在庫品1日目

よく一緒に見られています

リーチ クランプ（QLRC）

イマオコーポレーション

リーチ クランプ（QLRC）
通常価格(税別)： 19,383円 (税込価格：21,321円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

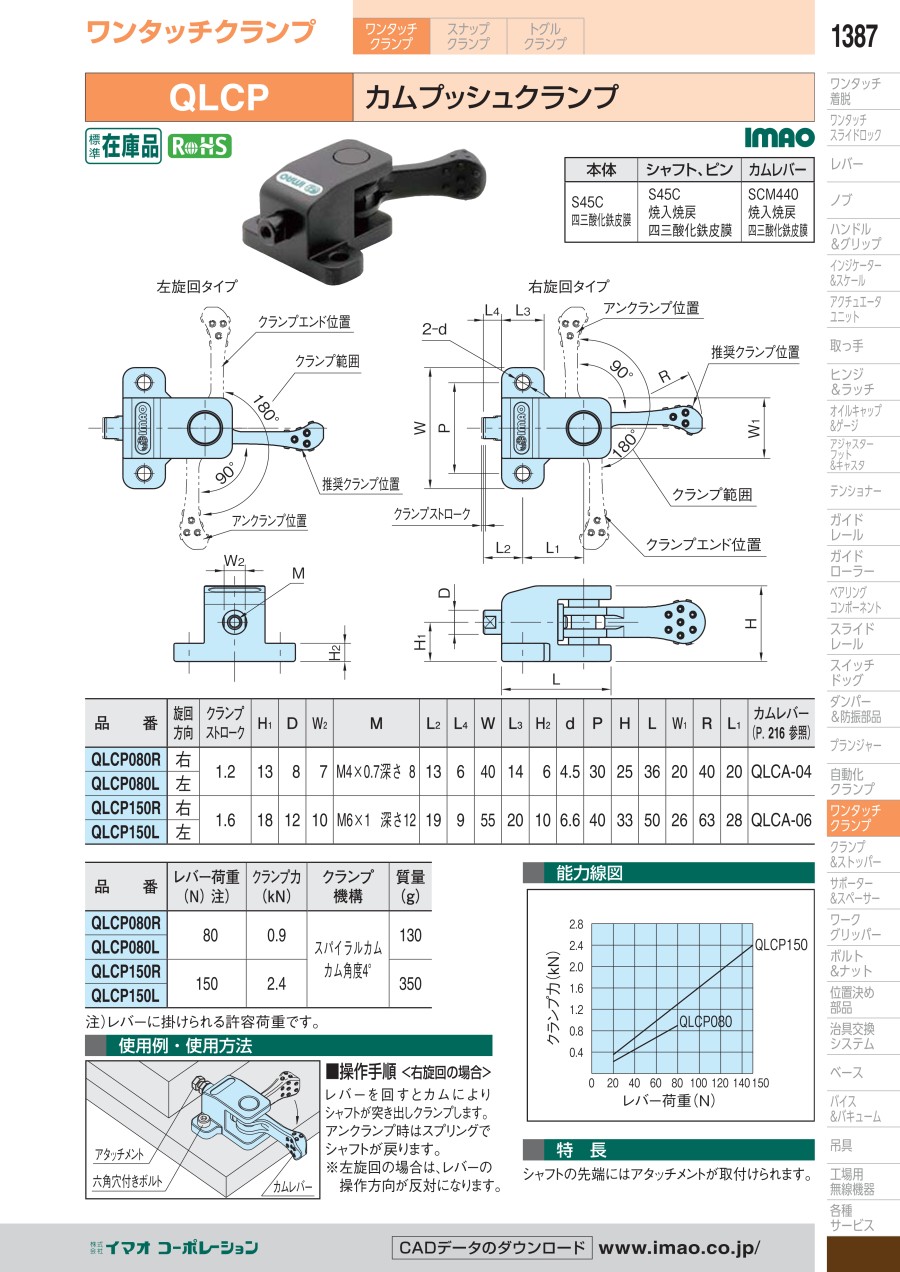

外形図

左旋回タイプの寸法図

左旋回タイプ

右旋回タイプの寸法図

右旋回タイプ

前面図

前面図

側面図

側面図

製品仕様

本体シャフト、ピンカムレバー
S45C
四三酸化鉄皮膜		S45C
焼入焼戻
四三酸化鉄皮膜		SCM440
焼入焼戻
四三酸化鉄皮膜
型番レバー荷重
（N） 注）		クランプ力
（kN）		クランプ機構質量
（g）
QLCP080R800.9スパイラルカム
カム角度4゜		130
QLCP080L
QLCP150R1502.4350
QLCP150L
  • ※ レバーに掛けられる許容荷重です

規格表

型番旋回方向クランプストロークH1DW2ML2L4WL3H2dPHLW1RL1カムレバー
QLCP080R右1.21387M4×0.7深さ 8136401464.5302536204020QLCA-04
QLCP080L左
QLCP150R右1.6181210M6×1 深さ121995520106.6403350266328QLCA-06
QLCP150L左

使用例

使用例
操作手順/右旋回の場合

レバーを回すとカムによりシャフトが突き出しクランプします。
アンクランプ時はスプリングでシャフトが戻ります。

  • ※ 左旋回の場合は、レバーの操作方向が反対になります。

商品特長詳細

能力線図

能力線図

型番リスト

表示件数
  • 1
    • 型番
    QLCP080L
    QLCP080R
    QLCP150L
    QLCP150R

    クランプ力

    (N)

    ストローク S

    (mm)

    旋回方向

    ネジ径 M

    外径 D

    (φ)

    		RoHS?最小発注数量
    900
    1.2
    左
    M4×0.7
    8
    10
    1個
    900
    1.2
    右
    M4×0.7
    8
    10
    1個
    2400
    1.6
    左
    M6×1
    12
    10
    1個
    2400
    1.6
    右
    M6×1
    12
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,546円
    ( 12,701円 )
    在庫品1日目当日出荷可能
    11,546円
    ( 12,701円 )
    在庫品1日目当日出荷可能
    15,884円
    ( 17,472円 )
    在庫品1日目当日出荷可能
    15,957円
    ( 17,553円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    レバー操作の横押し工具クランプです。
    【特長】
    ・用途によりレバーの旋回方向を選べます。
    ・シャフトの先端にはアタッチメントが取付けられます。
    ・レバーを回すとカムによりシャフトが突き出しクランプします。
    ・アンクランプ時は、スプリングでシャフトが戻ります。
    【用途】
    ・ワークの段取り時間を大幅に短縮したい時に最適。

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    カムプッシュクランプ（QLCP）のレビュー
    5平均満足度：5.01件のレビュー
    ワーク加工時のクランプとして使用
    5
    満足度：5.02018/09/12
    ワーク加工時の位置決め、クランプとしてボールインキャッチャー（QCBA）と共にクランプピンの受けとしてSET利用していま...もっと読む
    1人が参考にしています。
    1件全て見る
