アングルアダプター (QLSND-AN10)
- 通常単価(税別)
- 1,766円
- 税込単価
- 1,943円
スナップクランプ(ダウンタイプ・ストレートタイプ)用のアダプターで、このアダプ...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
QLSND-AN10の仕様・寸法情報
商品情報
外形図
製品仕様
- 本体：S45C、四三酸化鉄皮膜
- 質量：12g
- 付属品：六角穴付きボルト（M6×1-12L…1本）
取付時の寸法
| 型番 | H | L | H1 | L1 |
|---|---|---|---|---|
| QLSND28 | 130 | 57 | 71 | 84 |
| QLSND30 | 145 | 61 | 79 | 92 |
| 型番 | H | L | H1 | L1 | θ | θ1 |
|---|---|---|---|---|---|---|
| QLSNS28 | 110 | 60 | 6 | 107 | 30° | 50° |
| QLSNS30 | 136 | 53 | 2 | 123 | 35° | 60° |
使用例
使用方法
- レバーを取り外してから、アングルアダプターに付け替えてご使用ください。
（レバーの取外しには、呼び9のスパナかモンキーレンチをご使用ください。）
上方に干渉物がある場合にレバーの角度を変えてご使用できます。
詳細情報
基本情報
スナップクランプ(ダウンタイプ・ストレートタイプ)用のアダプターで、このアダプターをレバーに取り付けることで、レバーの角度を変えて、干渉を避けることが可能になります。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

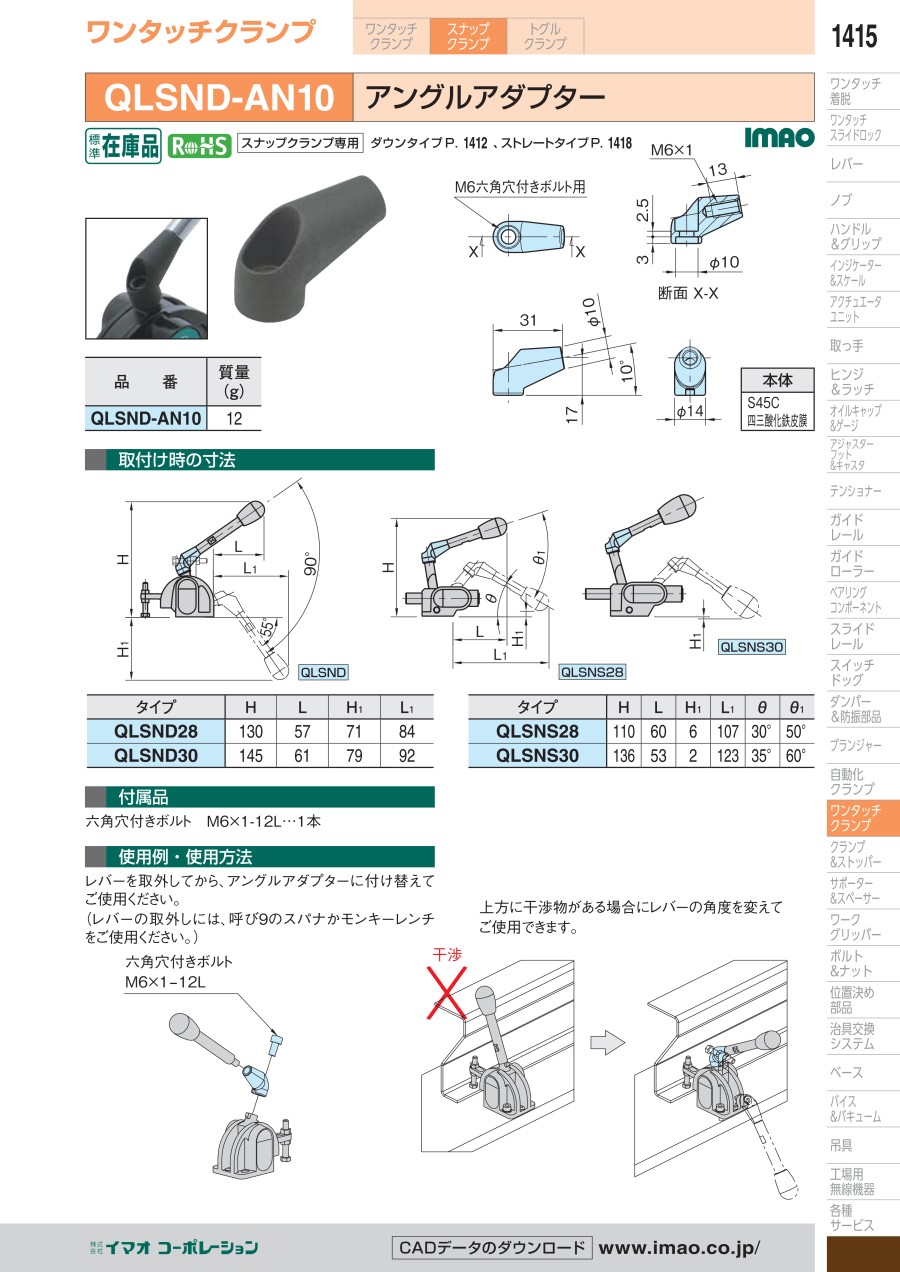

カタログ
アングルアダプター (QLSND-AN10)の型番QLSND-AN10のページです。
型番QLSND-AN10に関する仕様情報を記載しております。
アングルアダプター (QLSND-AN10)のレビュー
この商品のレビューはありません
