エンプラ ラッチ (EPL)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる

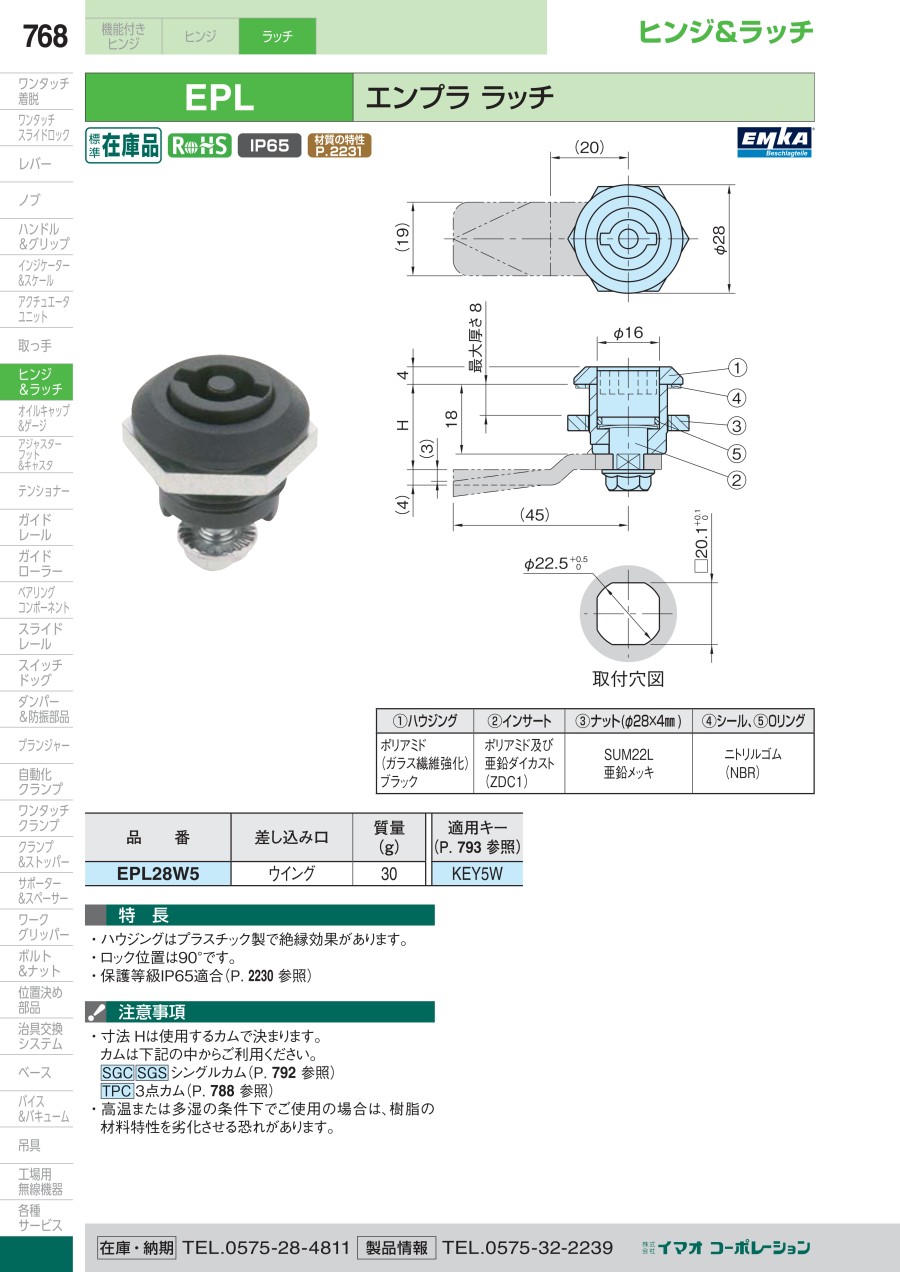

EPL28W5の仕様・寸法情報
商品情報
外形図
製品仕様
- 差し込み口：ウイング
- 質量：30g
- 適用キー：KEY5W
| （1）ハウジング | （2）インサート | （3）ナット（φ28×4mm） | （4）シール、（5）Oリング |
|---|---|---|---|
| ポリアミド（ガラス繊維強化） ブラック | ポリアミド及び亜鉛ダイカスト（ZDC1） | SUM22L 亜鉛メッキ | ニトリルゴム（NBR） |
取付穴図
注意・禁止事項
- 寸法Hは使用するカムで決まります。カムは下記の中からご利用ください。
SGC・SGS：シングルカム／TPC：3点カム - 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。エンプラ ラッチ (EPL)の型番EPL28W5のページです。
型番EPL28W5に関する仕様情報を記載しております。
