イマオコーポレーション

レベリングパッド（SUS製）（LM）

Name: レベリング パッド（SUS製）（LM）
Brand: イマオコーポレーション
SKU: 221000371646
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 3,006円～9,893円

税込単価: 3,307円～10,882円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エンプラレベリングパッド（LSA25,LSAR25）

4.2

通常価格(税別)： 548円 (税込価格：603円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エンプラレベリングパッド（LSA32,LSAR32）

通常価格(税別)： 548円 (税込価格：603円)

通常出荷日：在庫品1日目

耐食性に優れていますので医療機器、食品機器の使用に最適なアジャスタ。【特長】・...

詳細情報を確認する

特性・用途
耐食性・耐薬品
種類
各種アジャスタ
ねじ部材質
ステンレス
本体材質
ステンレス
本体表面処理
なし
ねじ部表面処理
なし
首振り機構
あり
首振り角度 θ (deg)
30
高さ調節ハンドル
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

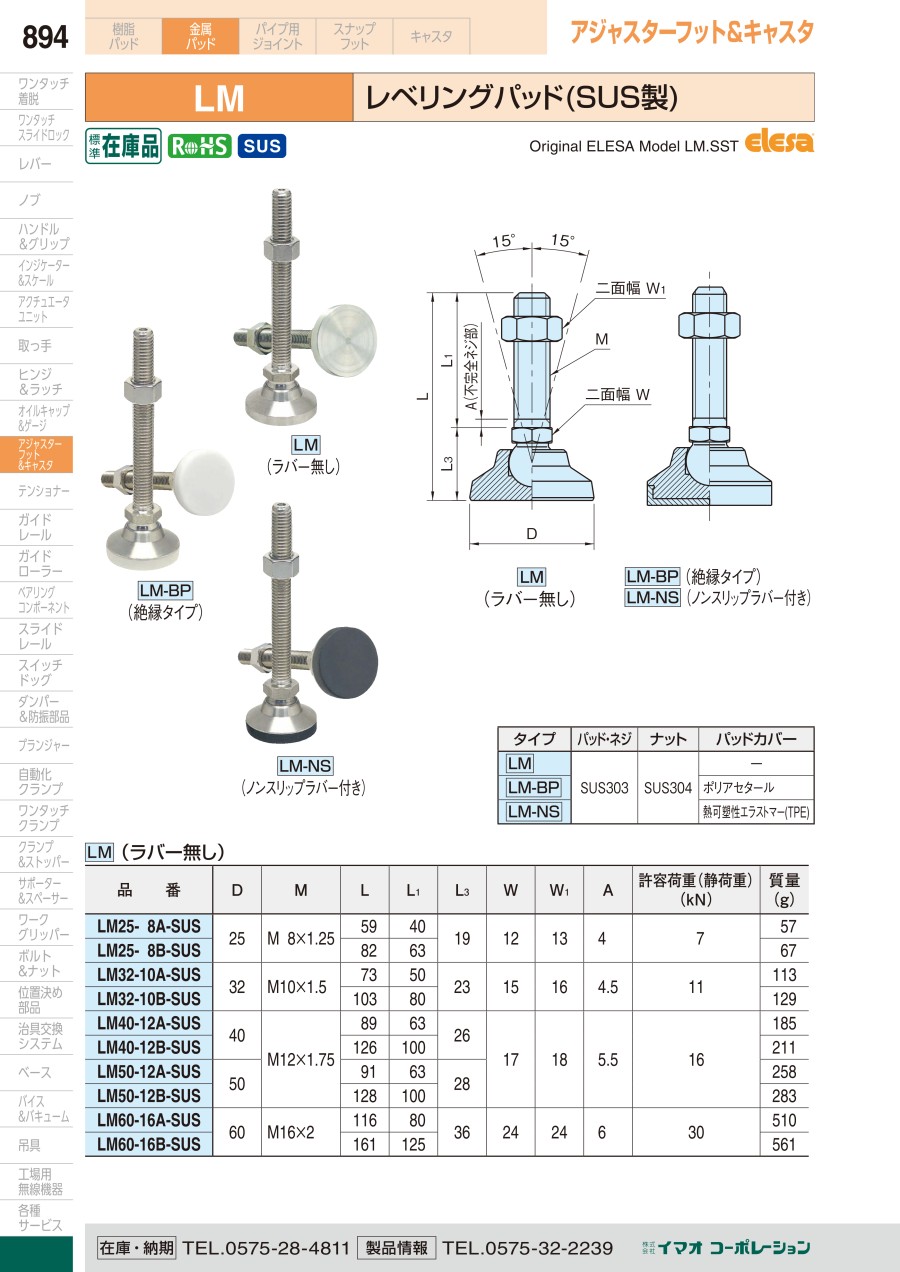

外形図

LM
(ラバー無し)

LM-BP(絶縁タイプ)
LM-NS(ノンスリップラバー付き)

製品仕様

材質

タイプ	パッド•ネジ	ナット	パッドカバー
LM	SUS303	SUS304	-
LM-BP			ポリアセタール
LM-NS			熱可塑性エラストマ-(TPE)

規格表

LM（ラバー無し）

型番	D	M	L	L₁	L₃	W	W₁	A	許容荷重 (KN)	質量 (g)
LM25-8A-SUS	25	M8×1.25	59	40	19	12	13	4	7	57
LM25-8B-SUS	25	M8×1.25	82	63	19	12	13	4	7	67
LM32-10A-SUS	32	M10×1.5	73	50	23	15	16	4.5	11	113
LM32-10B-SUS	32	M10×1.5	103	80	23	15	16	4.5	11	129
LM40-12A-SUS	40	M12×1.75	89	63	26	17	18	5.5	16	185
LM40-12B-SUS	40		126	100	26					211
LM50-12A-SUS	50		91	63	28					258
LM50-12B-SUS	50		128	100	28					283
LM60-16A-SUS	60	M16×2	116	80	36	24	24	6	30	510
LM60-16B-SUS	60	M16×2	161	125	36	24	24	6	30	561

LM-BP（絶縁タイプ）

型番	D	M	L	L₁	L₃	W	W₁	A	許容荷重 (KN)	質量 (g)
LM25BP-8A-SUS	25	M8×1.25	60.5	40	20.5	12	13	4	7	67
LM25BP-8B-SUS	25	M8×1.25	83.5	63	20.5	12	13	4	7	71
LM32BP-10A-SUS	32	M10×1.5	74.5	50	24.5	15	16	4.5	11	109
LM32BP-10B-SUS	32	M10×1.5	104.5	80	24.5	15	16	4.5	11	124
LM40BP-12A-SUS	40	M12×1.75	90.5	63	27.5	17	18	5.5	16	190
LM40BP-12B-SUS	40		127.5	100	27.5					216
LM50BP-12A-SUS	50		92.5	63	29.5					268
LM50BP-12B-SUS	50		129.5	100	29.5					294
LM60BP-16A-SUS	60	M16×2	117.5	80	37.5	24	24	6	30	505
LM60BP-16B-SUS	60	M16×2	162.5	125	37.5	24	24	6	30	566

LM-NS（ノンスリップラバー付き）

型番	D	M	L	L₁	L₃	W	W₁	A	許容荷重 (KN)	質量 (g)
LM25NS-8A-SUS	25	M8×1.25	60.5	40	20.5	12	13	4	7	68
LM25NS-8B-SUS	25	M8×1.25	83.5	63	20.5	12	13	4	7	72
LM32NS-10A-SUS	32	M10×1.5	74.5	50	24.5	15	16	4.5	11	109
LM32NS-10B-SUS	32	M10×1.5	104.5	80	24.5	15	16	4.5	11	124
LM40NS-12A-SUS	40	M12×1.75	90.5	63	27.5	17	18	5.5	16	183
LM40NS-12B-SUS	40		127.5	100	27.5					211
LM50NS-12A-SUS	50		92.5	63	29.5					268
LM50NS-12B-SUS	50		129.5	100	29.5					295
LM60NS-16A-SUS	60	M16×2	117.5	80	37.5	24	24	6	30	505
LM60NS-16B-SUS	60	M16×2	162.5	125	37.5	24	24	6	30	567

型番リスト

表示件数

型番

特長

ねじの呼び M

許容荷重【範囲選択】

(kN)

許容荷重

(kN)

接地面材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

本体高さ h

(mm)

全高

(mm)

幅 D

(mm)

RoHS?

最小発注数量

金属マウント	8	6.1～10.0	7	金属	～40	40	19	59	25	10	1個
金属マウント	8	6.1～10.0	7	金属	40.1～70	63	19	82	25	10	1個
底面ゴム付	8	6.1～10.0	7	樹脂	～40	40	20.5	60.5	25	10	1個
底面ゴム付	8	6.1～10.0	7	樹脂	40.1～70	63	20.5	83.5	25	10	1個
底面ゴム付	8	6.1～10.0	7	樹脂	～40	40	20.5	60.5	25	10	1個
底面ゴム付	8	6.1～10.0	7	樹脂	40.1～70	63	20.5	83.5	25	10	1個
金属マウント	10	10.1～15.0	11	金属	40.1～70	50	23	73	32	10	1個
金属マウント	10	10.1～15.0	11	金属	70.1～100	80	23	103	32	10	1個
底面ゴム付	10	10.1～15.0	11	樹脂	40.1～70	50	24.5	74.5	32	10	1個
底面ゴム付	10	10.1～15.0	11	樹脂	70.1～100	80	24.5	104.5	32	10	1個
底面ゴム付	10	10.1～15.0	11	樹脂	40.1～70	50	24.5	74.5	32	10	1個
底面ゴム付	10	10.1～15.0	11	樹脂	70.1～100	80	24.5	104.5	32	10	1個
金属マウント	12	15.1～	16	金属	40.1～70	63	26	89	40	10	1個
金属マウント	12	15.1～	16	金属	70.1～100	100	26	126	40	10	1個
底面ゴム付	12	15.1～	16	樹脂	40.1～70	63	27.5	90.5	40	10	1個
底面ゴム付	12	15.1～	16	樹脂	70.1～100	100	27.5	127.5	40	10	1個
底面ゴム付	12	15.1～	16	樹脂	40.1～70	63	27.5	90.5	40	10	1個
底面ゴム付	12	15.1～	16	樹脂	70.1～100	100	27.5	127.5	40	10	1個
金属マウント	12	15.1～	16	金属	40.1～70	63	28	91	50	10	1個
金属マウント	12	15.1～	16	金属	70.1～100	100	28	128	50	10	1個
底面ゴム付	12	15.1～	16	樹脂	40.1～70	63	29.5	92.5	50	10	1個
底面ゴム付	12	15.1～	16	樹脂	70.1～100	100	29.5	129.5	50	10	1個
底面ゴム付	12	15.1～	16	樹脂	40.1～70	63	29.5	92.5	50	10	1個
底面ゴム付	12	15.1～	16	樹脂	70.1～100	100	29.5	129.5	50	10	1個
金属マウント	16	15.1～	30	金属	70.1～100	80	36	116	60	10	1個
金属マウント	16	15.1～	30	金属	130.1～150	125	36	161	60	10	1個
底面ゴム付	16	15.1～	30	樹脂	70.1～100	80	37.5	117.5	60	10	1個
底面ゴム付	16	15.1～	30	樹脂	130.1～150	125	37.5	162.5	60	10	1個
底面ゴム付	16	15.1～	30	樹脂	70.1～100	80	37.5	117.5	60	10	1個
底面ゴム付	16	15.1～	30	樹脂	130.1～150	125	37.5	162.5	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,006円 ( 3,307円 )	3日目
3,200円 ( 3,520円 )	3日目
3,200円 ( 3,520円 )	3日目
3,685円 ( 4,054円 )	3日目
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
3,685円 ( 4,054円 )	3日目
3,685円 ( 4,054円 )	3日目
4,170円 ( 4,587円 )	3日目
3,879円 ( 4,267円 )	3日目
4,802円 ( 5,282円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	3日目
4,461円 ( 4,907円 )	3日目
4,849円 ( 5,334円 )	在庫品1日目当日出荷可能
5,528円 ( 6,081円 )	3日目
4,505円 ( 4,956円 )	3日目
5,819円 ( 6,401円 )	3日目
5,431円 ( 5,974円 )	3日目
6,013円 ( 6,614円 )	3日目
5,374円 ( 5,911円 )	3日目
6,401円 ( 7,041円 )	3日目
6,304円 ( 6,934円 )	3日目
6,983円 ( 7,681円 )	3日目
6,304円 ( 6,934円 )	3日目
6,983円 ( 7,681円 )	3日目
7,650円 ( 8,415円 )	3日目
9,311円 ( 10,242円 )	3日目
9,311円 ( 10,242円 )	在庫品1日目当日出荷可能
9,699円 ( 10,669円 )	在庫品1日目当日出荷可能
9,311円 ( 10,242円 )	3日目
9,893円 ( 10,882円 )	3日目

詳細情報

基本情報

基本情報

耐食性に優れていますので医療機器、食品機器の使用に最適なアジャスタ。
【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。
・デザイン性に優れる。
・ラバー無し、絶縁タイプ、ノンスリップラバー付きを用意。
・LM-BP（絶縁タイプ）はパッド底のポリアセタールにより機械接地面と機械を電気的に絶縁します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタパッド　重荷重タイプ
幅広い用途でご使用いただける重荷重タイプのアジャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レベリングパッド（SUS製）（LM）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品展示用ステージの足場に使用

満足度：5.02019/04/09

展示会にて製品展示用ステージの足場（来場者の目線に見合う嵩上げの為）に使用しました。屋外展示であるため防錆効果のあるSU...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qネジ部の切断は可能ですか？

可能です。
