イマオコーポレーション

角パイプ用ジョイント（NDQ）

Name: 角パイプ用ジョイント（NDQ）
Brand: イマオコーポレーション
SKU: 221000371602
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 608円～1,092円

税込単価: 669円～1,201円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

角パイプ用エンドキャップ（NDEQ）

4.4

通常価格(税別)： 198円 (税込価格：218円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

丸パイプ用ジョイント（NDT）

通常価格(税別)： 536円 (税込価格：590円)

通常出荷日：3 日目

角パイプに取付けて使用するアジャスター取付用部品。【特長】・使用温度：-30～...

詳細情報を確認する

適応シリーズ
その他
種類
ジョイント
材質
ポリアミド（ガラス繊維強化）つや消しブラック

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

本体：ポリアミド（ガラス繊維強化）つや消しブラック
インサート：黄銅（カドミウム低減材）ニッケルメッキ

規格表

型番	W	W₁	W₂	M	Lf	H₁	H	A	許容荷重（kN）	質量（g）
NDQ30×1.5-M10	30	30	27	M10×1.5	15	6	33	27.5	17	56
NDQ30×1.5-M12				M12×1.75	18					51
NDQ30×1.5-M16				M16×2	20					38
NDQ40×2-M10	40	40	36	M10×1.5	15	8	43	36.5	18	85
NDQ40×2-M12				M12×1.75	18					80
NDQ40×2-M16				M16×2	20					67
NDQ50×2-M16	50	50	46	M16×2	20	10	55	46.5	20	156
NDQ50×2-M20			46	M20×2.5	30			46.5		132
NDQ50×2.5-M16			45	M16×2	20			45.5		152
NDQ50×2.5-M20			45	M20×2.5	30			45.5		128

型番リスト

表示件数

型番

ねじサイズ M

幅 W

(□)

長さ W2

(□)

RoHS?

最小発注数量

M10x1.5	30	27	10	1個
M12x1.75	30	27	10	1個
M16x2	30	27	10	1個
M10x1.5	40	36	10	1個
M12x1.75	40	36	10	1個
M16x2	40	36	10	1個
M16x2	50	46	10	1個
M20x2.5	50	46	10	1個
M16x2	50	45	10	1個
M20x2.5	50	45	10	1個

通常単価(税別) (税込単価)	通常出荷日

629円 ( 692円 )	在庫品1日目当日出荷可能
629円 ( 692円 )	3日目
608円 ( 669円 )	3日目
623円 ( 685円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
623円 ( 685円 )	在庫品1日目当日出荷可能
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
1,083円 ( 1,191円 )	3日目
1,092円 ( 1,201円 )	在庫品1日目当日出荷可能
1,012円 ( 1,113円 )	3日目

詳細情報

基本情報

基本情報

角パイプに取付けて使用するアジャスター取付用部品。
【特長】
・使用温度：-30～+120℃。
【用途】
・角パイプで構築された筐体の脚部に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

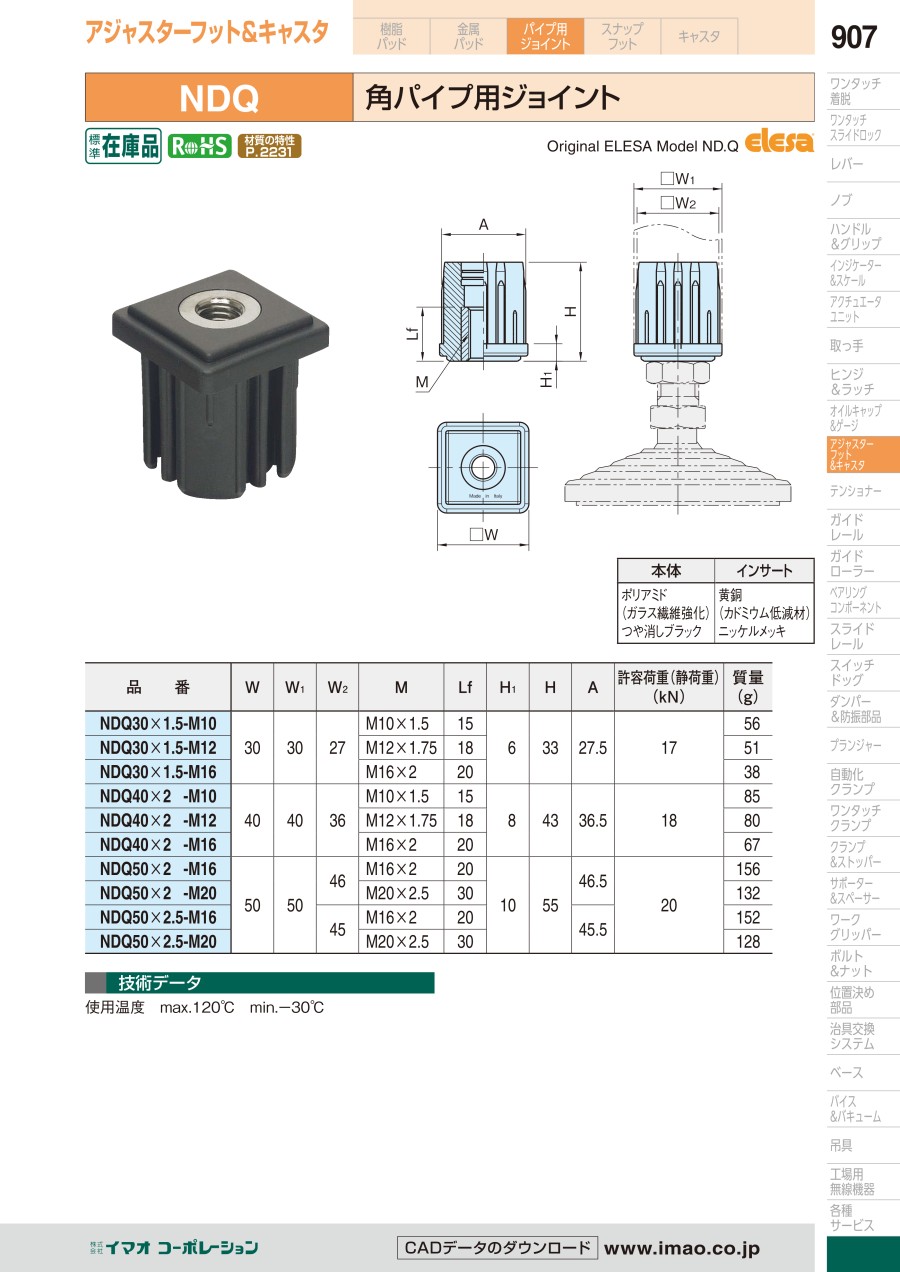

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
