イマオコーポレーション

フィックスドダンパー（FD）

Name: フィックスド ダンパー（FD）
Brand: イマオコーポレーション
SKU: 221000371578
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 498円～2,432円

税込単価: 548円～2,675円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

防振ゴム（片側オネジ）（VD4）

4.2

通常価格(税別)： 108円 (税込価格：119円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

防振ゴム（円錐台、オネジ）（VDB6）

通常価格(税別)： 164円 (税込価格：180円)

通常出荷日：4 日目～

ウレタンを使用した簡易的なショックアブソーバです。【特長】・インサートが入って...

詳細情報を確認する

種類
ダンパー
材質
ウレタン
接続形状
めねじ
使用用途
クッション

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

本体：ポリウレタンショアA75ブラック
インサート：スチール（STKM13C）亜鉛メッキ
セットカラー：SS400四三酸化鉄皮膜

規格表

型番	D	L	M	L₁	d	T	質量（g）
FD15	15	13	M4	7	9	-	4
FD15×3						3	8
FD15×7						7	14
FD15×12						12	20
FD20	20	16	M5	8	11	-	8
FD20×4						4	18
FD20×9						9	29
FD20×16						16	45
FD25	25	20	M6	11	14	-	16
FD25×5						5	36
FD25×12						12	64
FD25×20						20	96
FD25×30						30	135
FD30	30					-	27
FD30×5						5	55
FD30×12						12	94
FD30×20						20	139
FD30×30						30	195
FD35	35	25	M8	14	20	-	48
FD35× 7						7	100
FD35×15						15	159
FD35×25						25	233
FD35×38						38	330

型番	D	L	M	L₁	d	T	質量（g）
FD40	40	25	M8	14	20	-	56
FD40×7						7	117
FD40×15						15	187
FD40×25						25	274
FD40×38						38	385

注意・禁止事項

高温、多湿でのご使用は、お避けください。

型番リスト

表示件数

型番

接続ねじ M

高さH・厚さT

(mm)

外径 D

(mm)

セットカラー寸法T

(mm)

RoHS?

最小発注数量

M4	13	15	-	10	1個
M4	13	15	3	10	1個
M4	13	15	7	10	1個
M4	13	15	12	10	1個
M5	16	20	-	10	1個
M5	16	20	4	10	1個
M5	16	20	9	10	1個
M5	16	20	16	10	1個
M6	20	25	-	10	1個
M6	20	25	5	10	1個
M6	20	25	12	10	1個
M6	20	25	20	10	1個
M6	20	25	30	10	1個
M6	20	30	-	10	1個
M6	20	30	5	10	1個
M6	20	30	12	10	1個
M6	20	30	20	10	1個
M6	20	30	30	10	1個
M8	25	35	-	10	1個
M8	25	35	7	10	1個
M8	25	35	15	10	1個
M8	25	35	25	10	1個
M8	25	35	38	10	1個
M8	25	40	-	10	1個
M8	25	40	7	10	1個
M8	25	40	15	10	1個
M8	25	40	25	10	1個
M8	25	40	38	10	1個

通常単価(税別) (税込単価)	通常出荷日

498円 ( 548円 )	在庫品1日目当日出荷可能
873円 ( 960円 )	3日目
857円 ( 943円 )	3日目
873円 ( 960円 )	3日目
533円 ( 586円 )	在庫品1日目当日出荷可能
873円 ( 960円 )	3日目
927円 ( 1,020円 )	3日目
964円 ( 1,060円 )	3日目
543円 ( 597円 )	在庫品1日目当日出荷可能
1,059円 ( 1,165円 )	3日目
1,039円 ( 1,143円 )	3日目
1,039円 ( 1,143円 )	3日目
1,177円 ( 1,295円 )	3日目
595円 ( 655円 )	3日目
1,289円 ( 1,418円 )	3日目
1,235円 ( 1,359円 )	3日目
1,403円 ( 1,543円 )	3日目
1,403円 ( 1,543円 )	4日目
863円 ( 949円 )	在庫品1日目当日出荷可能
1,773円 ( 1,950円 )	在庫品1日目当日出荷可能
1,860円 ( 2,046円 )	3日目
1,860円 ( 2,046円 )	3日目
1,860円 ( 2,046円 )	3日目
967円 ( 1,064円 )	3日目
1,897円 ( 2,087円 )	3日目
2,195円 ( 2,415円 )	3日目
2,385円 ( 2,624円 )	3日目
2,432円 ( 2,675円 )	4日目

詳細情報

基本情報

基本情報

ウレタンを使用した簡易的なショックアブソーバです。
【特長】
・インサートが入っておりますので強固に取り付けができます。
・面で衝撃吸収できます。
・本体とインサートは一体成型です。
【用途】
・反転装置の停止部分・組立てラインの移載部に最適。
・往復稼働部等に便利。

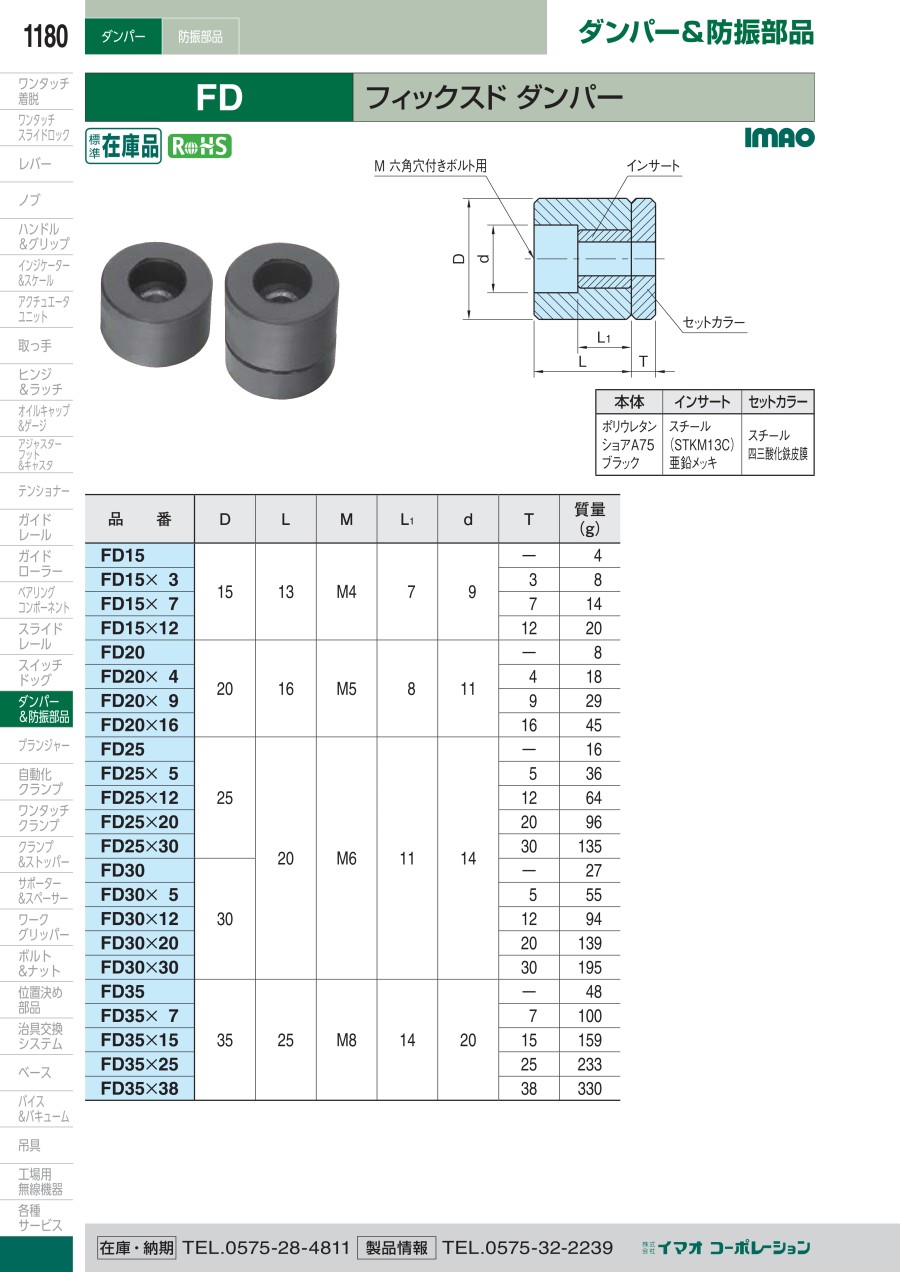

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィックスドダンパー（FD）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

電気製品のゴム足として

満足度：4.02019/04/08

自動車の走行振動から電気製品を守るため、既存のゴム足から変更したところまずまず良さそうです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q0℃以下での使用は可能ですか？

可能ですが、湿度に注意が必要です。本体が水分を含んで膨張します。膨張、縮小を繰り返し製品劣化が発生します。
