ローラーボルト（RLB）
- 通常単価(税別)
- 1,197円～1,596円
- 税込単価
- 1,317円～1,756円
通常出荷日：在庫品1日目当日出荷可能
ガイドローラー（重荷重）用ピンです。【特長】・ダブルベアリング仕様用ガイドローラ専用のガイドローラーピ...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| 本体 |
|---|
| S45C 四三酸化鉄皮膜 |
規格表
| 型番 | D (g7) | L | D1 | W | A | M | L1 | M1 | L2 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| RLB0612 | 6 | 12 | 12 | 10 | 7 | M6×1 | 12 | M5×0.8 | 6.5 | 15 |
| RLB0814 | 8 | 14 | 16 | 13 | 8.5 | M10×1.5 | M6×1 | 8.5 | 30 | |
| RLB1016 | 10 | 16 | 20 | 17 | 8 | M12×1.75 | 15 | M8×1.25 | 10 | 70 |
| RLB1220 | 12 | 20 | 23 | 19 | 10 | M16×2 | 22.5 | M10×1.5 | 12.5 | 100 |
| RLB1522 | 15 | 22 | 25 | 22 | 15 | M12×1.75 | 15.5 | 160 |
詳細情報
基本情報
ガイドローラー（重荷重）用ピンです。
【特長】
・ダブルベアリング仕様用ガイドローラ専用のガイドローラーピンです。
・ガイドローラーダブルベアリング仕様に適用したローラー軸です。
【用途】
・ガイドローラーの軸としてご使用ください。

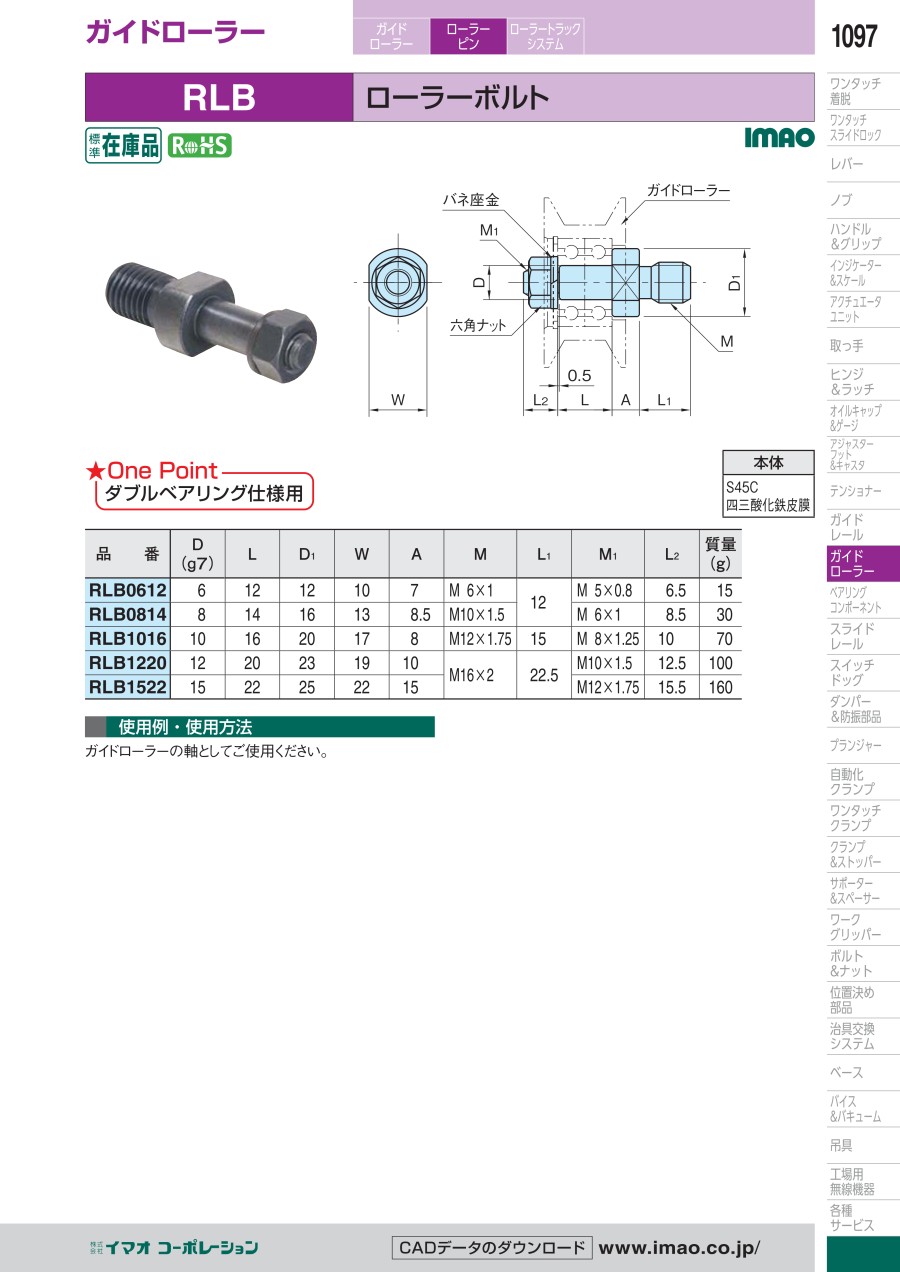

カタログ
商品担当おすすめ
ローラーボルト（RLB）のレビュー
生産設備装置に使用しています
5
5.02022/12/07
社内用に設計、製作している生産設備装置の、カシメ機の圧着部分を動かすカムローラ軸に使用しています。ミスミのカタログからロ...もっと読む
0人が参考にしています。
既存の搬送設備に使用
5
5.02019/01/29
平ベルトを使用した搬送設備でテンションのかかる部位（シャフト）の受けとしてガイドローラーD型ダブルベアリング(GRL-S...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qローラーボルト（型番：RLB1220）のD（12φ）の公差を教えてください。
A
φ12の公差は、g7（-0.006 / -0.024）です。
