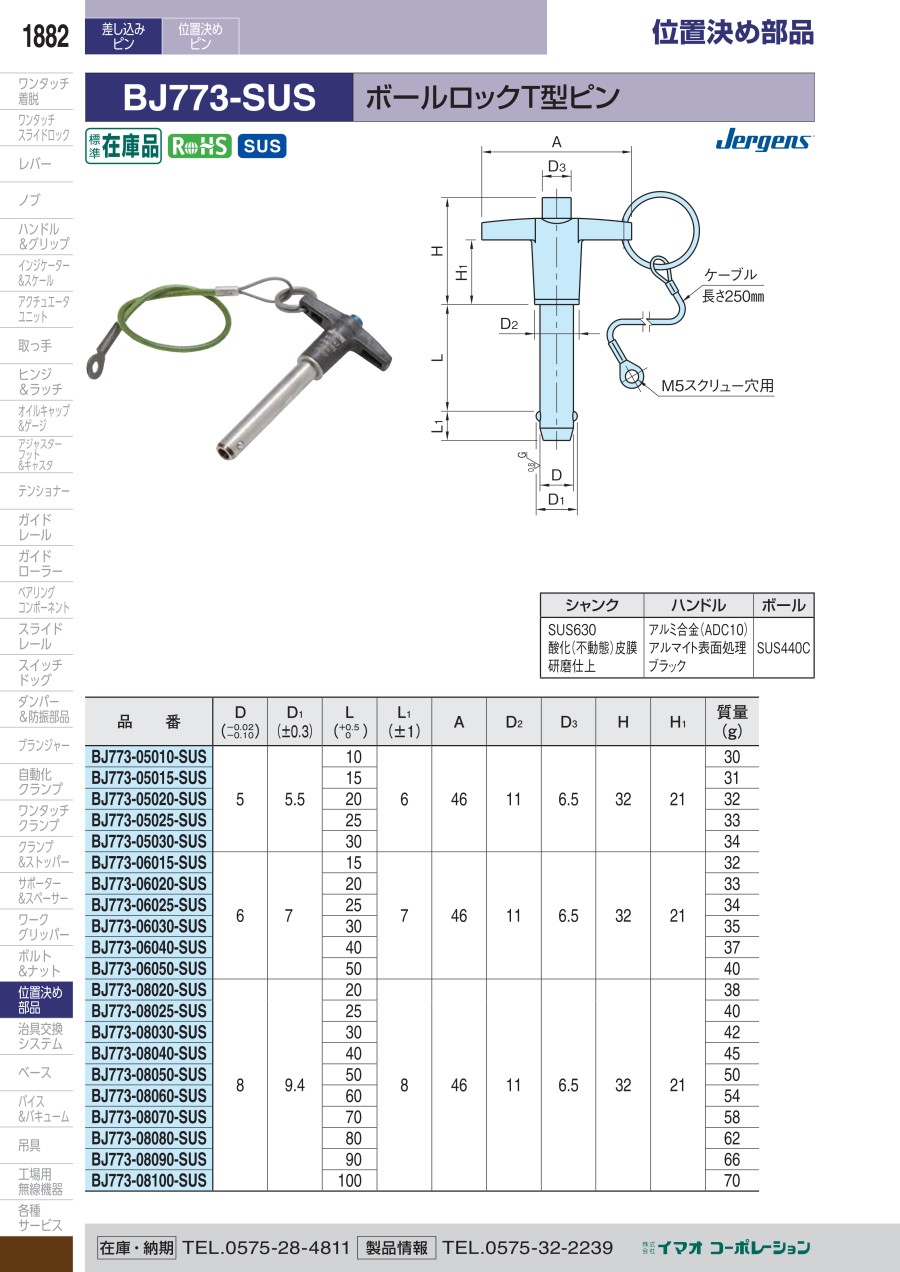

型番	D （-0.10～-0.02）	D₁ （±0.3）	L （0～+0.5）	L₁ （±1）	A	D₂	D₃	H	H₁	質量（g）
BJ773-05010-SUS	5	5.5	10	6	46	11	6.5	32	21	30
BJ773-05015-SUS			15							31
BJ773-05020-SUS			20							32
BJ773-05025-SUS			25							33
BJ773-05030-SUS			30							34
BJ773-06015-SUS	6	7	15	7	46	11	6.5	32	21	32
BJ773-06020-SUS			20							33
BJ773-06025-SUS			25							34
BJ773-06030-SUS			30							35
BJ773-06040-SUS			40							37
BJ773-06050-SUS			50							40
BJ773-08020-SUS	8	9.4	20	8	46	11	6.5	32	21	38
BJ773-08025-SUS			25							40
BJ773-08030-SUS			30							42
BJ773-08040-SUS			40							45
BJ773-08050-SUS			50							50
BJ773-08060-SUS			60							54
BJ773-08070-SUS			70							58
BJ773-08080-SUS			80							62
BJ773-08090-SUS			90							66
BJ773-08100-SUS			100							70
BJ773-10025-SUS	10	11.9	25	9	51	14.1	7.7	36	24	55
BJ773-10030-SUS			30							58
BJ773-10040-SUS			40							65
BJ773-10050-SUS			50							70
BJ773-10060-SUS			60							76
BJ773-10070-SUS			70							82
BJ773-10080-SUS			80							88
BJ773-10090-SUS			90							94
BJ773-10100-SUS			100							100
BJ773-12030-SUS	12	14.5	30	10	51	14.4	7.7	37	24	80
BJ773-12040-SUS			40							90
BJ773-12050-SUS			50							100
BJ773-12060-SUS			60							108
BJ773-12070-SUS			70							116
BJ773-12080-SUS			80							124
BJ773-12090-SUS			90							132
BJ773-12100-SUS			100							140
BJ773-16050-SUS	16	19	50	14	74	21.8	11.8	43	26	175
BJ773-16060-SUS			60							190
BJ773-16070-SUS			70							205
BJ773-16080-SUS			80							220
BJ773-16090-SUS			90							235
BJ773-16100-SUS			100							250

使用例

1.ボタンを押すと、ボールはピン内部へ入り込み位置決め穴に挿入できる。
2.ボタンを放すと、ボールは外側へ押し出され、確実にロックされる。
3.再びボタンを押して、解放。

技術情報・設計アイデア

サイズ	推奨穴内径（0～+0.1）	最小ニ面せん断力（kN）
BJ773-05	5	24
BJ773-06	6	35
BJ773-08	8	65
BJ773-10	10	100
BJ773-12	12	144
BJ773-16	16	257

注意・禁止事項

・ワイヤー等を利用し、取手部に引掛けて吊り具としての使用はしないでください。
・一部の品番は、ハンドル部の表面処理が電着塗装（ブラック）となります。電着塗装品の在庫がなくなり次第、アルマイト表面処理となりますので、あらかじめご了承ください。

型番リスト

表示件数

型番

ピン長さ L

(mm)

ピン外径 D

(φ)

RoHS?

最小発注数量

10	5	10	1個
15	5	10	1個
20	5	10	1個
25	5	10	1個
30	5	10	1個
50	6	10	1個
20	8	10	1個
-	-	-	1個
60	8	10	1個
70	8	10	1個
80	8	10	1個
90	8	10	1個
25	10	10	1個
30	10	10	1個
50	10	10	1個
90	10	10	1個
40	12	10	1個
50	12	10	1個
60	12	10	1個
80	12	10	1個
50	16	10	1個
60	16	10	1個
70	16	10	1個
80	16	10	1個
90	16	10	1個
100	16	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,857円 ( 5,343円 )	在庫品1日目当日出荷可能
4,953円 ( 5,448円 )	3日目
4,953円 ( 5,448円 )	在庫品1日目当日出荷可能
5,053円 ( 5,558円 )	3日目
5,154円 ( 5,669円 )	3日目
5,154円 ( 5,669円 )	3日目
5,159円 ( 5,675円 )	在庫品1日目当日出荷可能
5,891円 ( 6,480円 )	3日目
6,184円 ( 6,802円 )	3日目
6,441円 ( 7,085円 )	3日目
6,460円 ( 7,106円 )	3日目
6,906円 ( 7,597円 )	3日目
5,792円 ( 6,371円 )	在庫品1日目当日出荷可能
6,097円 ( 6,707円 )	在庫品1日目当日出荷可能
6,341円 ( 6,975円 )	在庫品1日目当日出荷可能
7,558円 ( 8,314円 )	3日目
7,687円 ( 8,456円 )	在庫品1日目当日出荷可能
7,687円 ( 8,456円 )	在庫品1日目当日出荷可能
7,752円 ( 8,527円 )	3日目
8,073円 ( 8,880円 )	3日目
8,950円 ( 9,845円 )	在庫品1日目当日出荷可能
8,988円 ( 9,887円 )	在庫品1日目当日出荷可能
8,987円 ( 9,886円 )	3日目
9,718円 ( 10,690円 )	3日目
9,916円 ( 10,908円 )	3日目
10,013円 ( 11,014円 )	3日目

詳細情報

基本情報

基本情報

操作しやすいT型ハンドル付きボールロックピンです。
【特長】
・頻繁に繰り返される、加工物とパーツなどの接合をスピーディーにワンタッチ操作で完全固定、分離できます。
【用途】
・位置決め、連結、位置調整に適しています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールロックピン（BJ774-SUS）
ボールロックピン（BJ774-SUS）です。ワンタッチ操作で固定、分離が出来ます。
イマオコーポレーション
ボールロックリング型ピン（BJ775-SUS）
ボールロックリング型ピン (BJ775-SUS)です。オールステンレス製品ですのであらゆるシーンにご使用頂けます。
イマオコーポレーション
ボールロックピン（樹脂グリップタイプ）（BLP-SUS）
ボールロックピン(樹脂グリップタイプ) (BLP-SUS)です。頻繁に繰り返される、加工物とパーツなどの接合をスピーディーにワンタッチ操作で完全固定、分離できます。グッドデザイン賞受賞製品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックT型ピン（BJ773-SUS）のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

スポット治具のワーク固定用

満足度：4.02021/02/23

先端のボールが破損し交換の為注文、毎回セットする際にボールで止まるためもう少し強度はあるとありがたいです。

0人が参考にしています。

ワーク固定用途として

満足度：5.02020/02/27

自社製品に対する得意先様搬送時固定用途で利用しています。製品のサイズや形状に応じ同メーカー品である型番：BJ774-12...もっと読む

0人が参考にしています。

治具の位置決めに

満足度：4.02019/04/23

今までも使用実績があり、共通部品として購入しました。今までも色々なタイプのピンを使っていますが、それぞれ別の用途で併用し...もっと読む

0人が参考にしています。

金具の位置決めに使っています

満足度：5.02019/04/23

機械を購入した際に部品表に載っており、推奨品でしたので購入しました。ハンドルも握りやすく、ワンタッチで操作しやすいと思い...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qハンドル部にワイヤーを掛け吊具としてしようできますか？

使用できません
