イマオコーポレーション

インデックスプランジャー（ノーズロック型）（NDXN-L-ASUS）

Name: インデックスプランジャー（ノーズロック型）（NDXN-L-ASUS）
Brand: イマオコーポレーション
SKU: 221000371286
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 4,027円～12,899円

税込単価: 4,430円～14,189円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インデックスプランジャー（NDXN）

4.5

通常価格(税別)： 1,216円 (税込価格：1,338円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インデックスプランジャー（ノーズロック型）（NDXN-L）

4.5

通常価格(税別)： 1,389円 (税込価格：1,528円)

通常出荷日：在庫品1日目

オールステンレス製のノーズロック型インデックスプランジャーです。【特長】・ノブ...

詳細情報を確認する

種類
標準ノブ
ロック機構
レストポジション
取付方法
ねじ込み
全長
標準
本体材質
ステンレス
先端材質
ステンレス
本体表面処理
なし
オールステンレス
対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NDXN - ASUS、NDXN - A - ASUS（シングルナット）の寸法図

NDXN-L-ASUS、NDXN-AL-ASUS（シングルナット）の寸法図

NDXN - W -ASUS、NDXN - AW - ASUS（シングルナット）の寸法図

NDXN-LW-ASUS、NDXN-ALW-ASUS（ダブルナット）の寸法図

製品仕様

材質

タイプ	本体	ノブ	コイルバネ	ノーズ
NDXN-L-ASUS NDXN-LW-ASUS	SUS303	SUS303 電解研磨	SUS302WPA	SUS420 HRC53～55
NDXN-AL-ASUS NDXN-ALW-ASUS	SUS303	SUS303 電解研磨	SUS302WPA	SUS303

規格表

サイズ		d (-0.02 -0.04)	S	M	L₁	A	D	L	W₁	T₁	W	T	B	荷重(N) 最小～最大
NDXN-L-ASUS NDXN-LW-ASUS NDXN-AL-ASUS NDXN-ALW-ASUS	6	3	3.5	M6×0.75	12	0.8	14	31.5	8	5	10	3	2	4.5～10
	8	4	4	M8×1	15	1	18	38.5	10	6	13	4		6～12
	10	5	5	M10×1	17	1.3	21	43.5	13	7	17	5		5～12
	12	6	6	M12×1.5	20	1.8	25	51.7	14	8	19	6	3	6～14
	16	8	8	M16×1.5	26	2.3	33	68	19	10	24	8		15～35
	20	10	10	M20×1.5	28	2.8	33	74	22	12	30	10		15～34

使用例

ノーズで位置決めがきいています。

ノブを引くとノーズが引っ込みます。

ノブを90°回転させると、ノーズがレストポジションでロックします。

取付ける板の厚みによって、 KSR スペーサーリングをご利用できます。

技術情報・設計アイデア

耐熱温度 180℃

ノーズ機械強度表

サイズ		許容せん断力（N）
NDXN-L-ASUS NDXN-LW-ASUS NDXN-AL-ASUS NDXN-ALW-ASUS	6	212
	8	377
	10	589
	12	848
	16	1507
	20	2355

注意・禁止事項

インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

サイズ		推奨面取りサイズ
NDXN-L-ASUS NDXN-LW-ASUS NDXN-AL-ASUS NDXN-ALW-ASUS	6	60゜面取り深さ2.5
	8
	10
	12	60゜面取り深さ3.5
	16
	20

型番リスト

表示件数

型番

取付部外径

(mm)

長さ L

(mm)

先端熱処理

ナット

RoHS?

最小発注数量

6	3	3.5	31.5	なし	シングルナット	10	1個
6	3	3.5	31.5	なし	ダブルナット	10	1個
6	3	3.5	31.5	焼入焼戻	シングルナット	10	1個
6	3	3.5	31.5	焼入焼戻	ダブルナット	10	1個
8	4	4	38.5	なし	シングルナット	10	1個
8	4	4	38.5	なし	ダブルナット	10	1個
8	4	4	38.5	焼入焼戻	シングルナット	10	1個
8	4	4	38.5	焼入焼戻	ダブルナット	10	1個
10	5	5	43.5	なし	シングルナット	10	1個
10	5	5	43.5	なし	ダブルナット	10	1個
10	5	5	43.5	焼入焼戻	シングルナット	10	1個
10	5	5	43.5	焼入焼戻	ダブルナット	10	1個
12	6	6	51.7	なし	シングルナット	10	1個
12	6	6	51.7	なし	ダブルナット	10	1個
12	6	6	51.7	焼入焼戻	シングルナット	10	1個
12	6	6	51.7	焼入焼戻	ダブルナット	10	1個
16	8	8	68	なし	シングルナット	10	1個
16	8	8	68	なし	ダブルナット	10	1個
16	8	8	68	焼入焼戻	シングルナット	10	1個
16	8	8	68	焼入焼戻	ダブルナット	10	1個
20	10	10	74	なし	シングルナット	10	1個
20	10	10	74	なし	ダブルナット	10	1個
20	10	10	74	焼入焼戻	シングルナット	10	1個
20	10	10	74	焼入焼戻	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,347円 ( 4,782円 )	4日目
4,412円 ( 4,853円 )	3日目
4,347円 ( 4,782円 )	4日目
4,655円 ( 5,121円 )	在庫品1日目当日出荷可能
4,267円 ( 4,694円 )	3日目
4,461円 ( 4,907円 )	3日目
4,267円 ( 4,694円 )	3日目
4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
4,073円 ( 4,480円 )	3日目
4,027円 ( 4,430円 )	4日目
4,073円 ( 4,480円 )	3日目
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能
4,752円 ( 5,227円 )	3日目
4,599円 ( 5,059円 )	4日目
4,752円 ( 5,227円 )	3日目
4,946円 ( 5,441円 )	在庫品1日目当日出荷可能
6,401円 ( 7,041円 )	3日目
6,595円 ( 7,255円 )	3日目
6,401円 ( 7,041円 )	在庫品1日目当日出荷可能
7,256円 ( 7,982円 )	在庫品1日目当日出荷可能
11,136円 ( 12,250円 )	3日目
12,779円 ( 14,057円 )	3日目
11,357円 ( 12,493円 )	3日目
12,899円 ( 14,189円 )	3日目

詳細情報

基本情報

基本情報

オールステンレス製のノーズロック型インデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます。
・ピンを引込めた状態に保てるノーズロック式です。
・防錆が必要な箇所やクリーン環境に最適なオールステンレス製です。
・ノーズ焼入れ、焼き無し2種類用意です。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

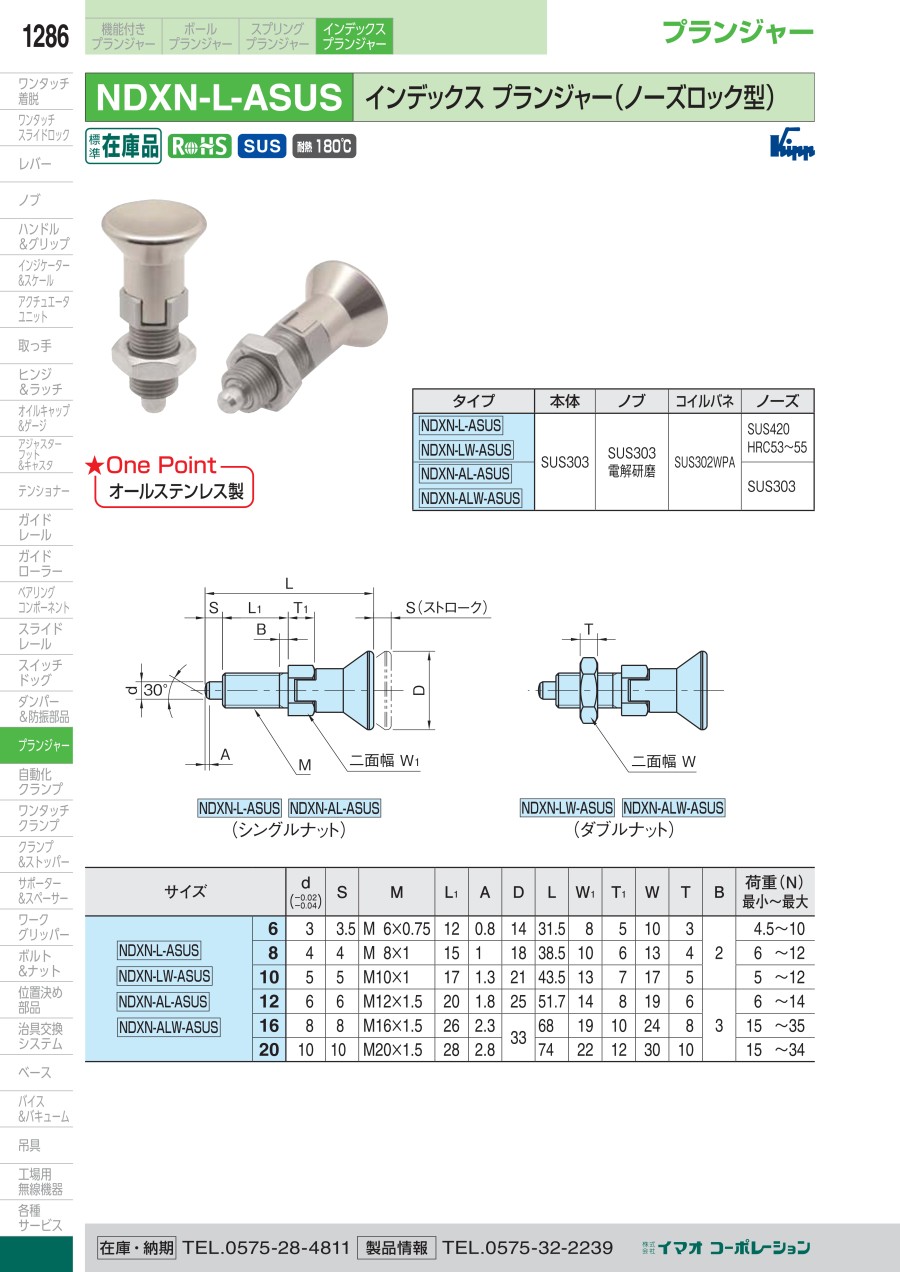

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
イマオコーポレーション
スペーサーリング（KSR）
スペーサーリング (KSR)です。インデックスプランジャー用のカラーになります。
イマオコーポレーション
NDX・SDX専用ナット
インデックスプランジャー用専用ナットです。NDX、SDX2タイプ共通でのご使用が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（ノーズロック型）（NDXN-L-ASUS）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

実験用冶具に使用

満足度：5.02019/12/18

ワンタッチ位置規制等で使用しています、バネ圧も想定通りで非常に使いやすいです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q受け側の専用部品はありますか？

ありません。

Qインデックスプランジャー(ノーズロック型) (NDXN-L-ASUS)についてダブルナットと掲載されているが本体とは別にナットが2つ付属しますか？

いいえ。付属されるナットは1つです。
本体が二面幅形状となっており、ナットの1つ目の役割をはたします。そのため付属されるナットは1つになります。
