スロットブッシュ （BJ902-N）
- 通常単価(税別)
- 8,989円～21,899円
- 税込単価
- 9,888円～24,089円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
スロット範囲が2～3mmありますので、2本のピンを使って無理なく正確に位置決めできます。ミリサイズ仕様...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| 本体 |
|---|
| SUJ2 焼入焼戻 四三酸化鉄皮膜 研磨仕上 HRC58～62 |
規格表
| 型番 | W （+0．003～+0．028） | D （0～+0．013） | d | H | A | 質量 （g） |
|---|---|---|---|---|---|---|
| BJ902-06001N | 6 | 20 | 9 | 9 | 3 | 20 |
| BJ902-08001N | 8 | 24 | 11 | 25 | ||
| BJ902-10001N | 10 | 13 | ||||
| BJ902-12001N | 12 | 15 | 14 | 30 | ||
| BJ902-16001N | 16 | 30 | 18 | 12 | 2 | 40 |
| BJ902-20001N | 20 | 36 | 22 | 19 | 93 |
使用例
穴加工図
| 型番 | d1 | H1 |
|---|---|---|
| BJ902-06001N | 20 | 9.5 |
| BJ902-08001N | 24 | |
| BJ902-10001N | ||
| BJ902-12001N | 14.5 | |
| BJ902-16001N | 30 | 12.5 |
| BJ902-20001N | 36 | 19.5 |
注）d1寸法公差は中間ばめ、もしくはしまりばめで行ってください。（但し、しまりばめの場合若干W寸法が小さくなりますのでご注意ください）
商品特長詳細
スロット範囲が2～3mmありますので、2本のピンを使って無理なく正確に位置決めできます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,989円 ( 9,888円 ) | 在庫品1日目当日出荷可能 |
8,989円 ( 9,888円 ) | 3日目 |
12,498円 ( 13,748円 ) | 3日目 |
18,899円 ( 20,789円 ) | 3日目 |
21,899円 ( 24,089円 ) | 3日目 |
詳細情報
基本情報
スロット範囲が2～3mmありますので、2本のピンを使って無理なく正確に位置決めできます。ミリサイズ仕様です。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

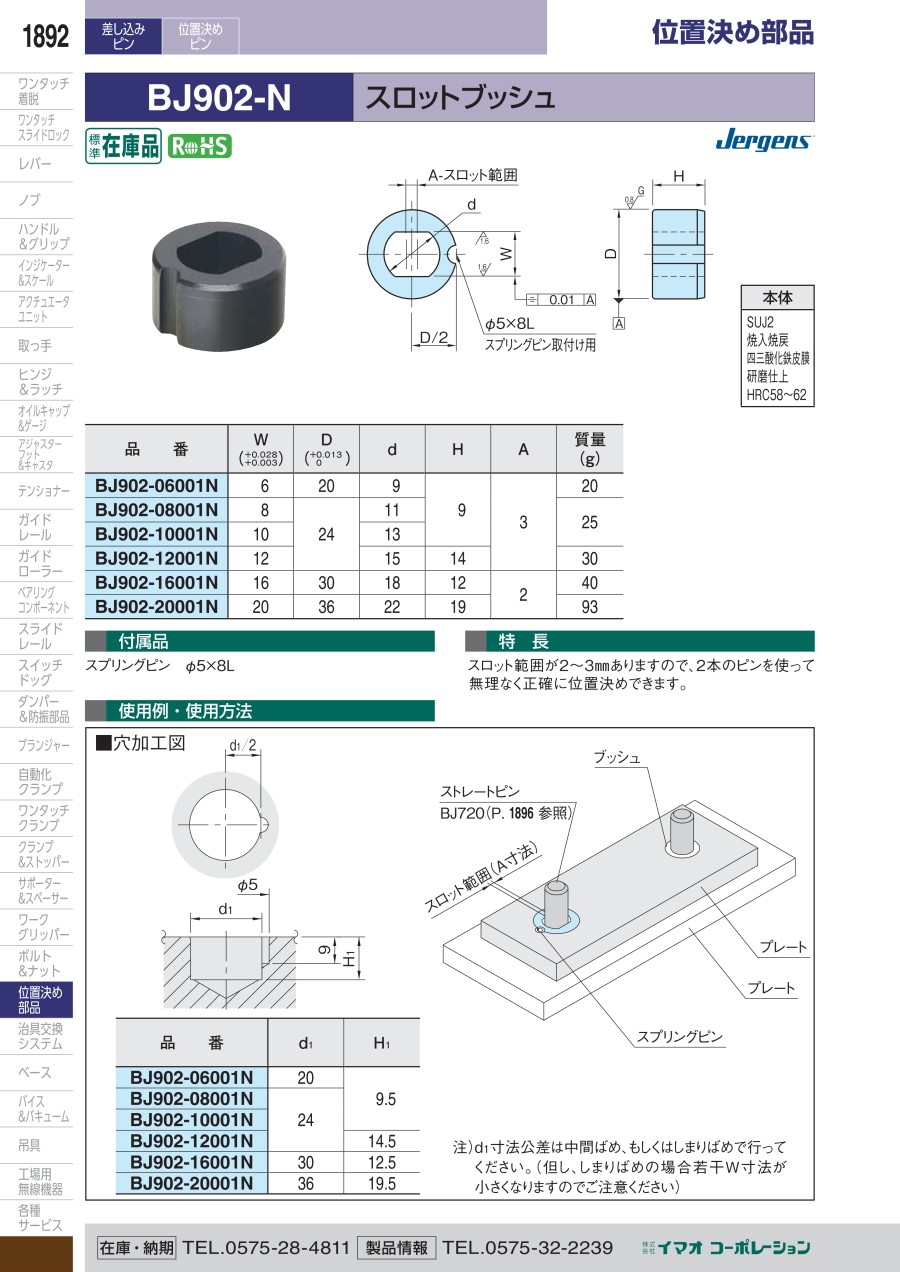

カタログ
商品担当おすすめ
スロットブッシュ （BJ902-N）のレビュー
特殊な用途
5
5.02019/11/29
本来の使い方ではないが、意図した規格を満足できる精度があったので助かりました。
