サポーター レストボタン （BJ763）
- 通常単価(税別)
- 1,723円～1,849円
- 税込単価
- 1,895円～2,034円
各種ワークのストッパー、サポーターにご使用ください。また、位置決め用ブロックの...
詳細情報を確認する
未確定：候補が12型番あります。
商品情報
外形図
製品仕様
材質
| 本体 |
|---|
| S45C 焼入焼戻 四三酸化鉄皮膜 研磨仕上 HRC39～45 |
規格表
| 型番 | T （0～+0．01） | D | M | L | W | d | 質量 （g） |
|---|---|---|---|---|---|---|---|
| BJ763-06001 | 5 | 25 | M6×1.00 | 7.7 | 4 | 14.0 | 20 |
| BJ763-06002 | 30 | 30 | |||||
| BJ763-06003 | 35 | 40 | |||||
| BJ763-06004 | 10 | 25 | 10.7 | 40 | |||
| BJ763-06005 | 30 | 60 | |||||
| BJ763-06006 | 35 | 80 | |||||
| BJ763-08001 | 10 | 30 | M8×1.25 | 11.3 | 5 | 19.4 | 60 |
| BJ763-08002 | 35 | 80 | |||||
| BJ763-08003 | 40 | 100 | |||||
| BJ763-08004 | 15 | 30 | 90 | ||||
| BJ763-08005 | 35 | 115 | |||||
| BJ763-08006 | 40 | 150 |
使用例
各種ワークのストッパー、サポーターにご使用ください。又、位置決め用ブロックの精度補正はレストボタンを再研磨する事によって容易にできます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,723円 ( 1,895円 ) | 在庫品1日目当日出荷可能 |
1,846円 ( 2,031円 ) | 4日目 |
1,846円 ( 2,031円 ) | 3日目 |
1,849円 ( 2,034円 ) | 3日目 |
1,811円 ( 1,992円 ) | 3日目 |
1,846円 ( 2,031円 ) | 3日目 |
1,846円 ( 2,031円 ) | 3日目 |
1,811円 ( 1,992円 ) | 3日目 |
1,813円 ( 1,994円 ) | 在庫品1日目当日出荷可能 |
1,846円 ( 2,031円 ) | 3日目 |
1,813円 ( 1,994円 ) | 3日目 |
1,811円 ( 1,992円 ) | 3日目 |

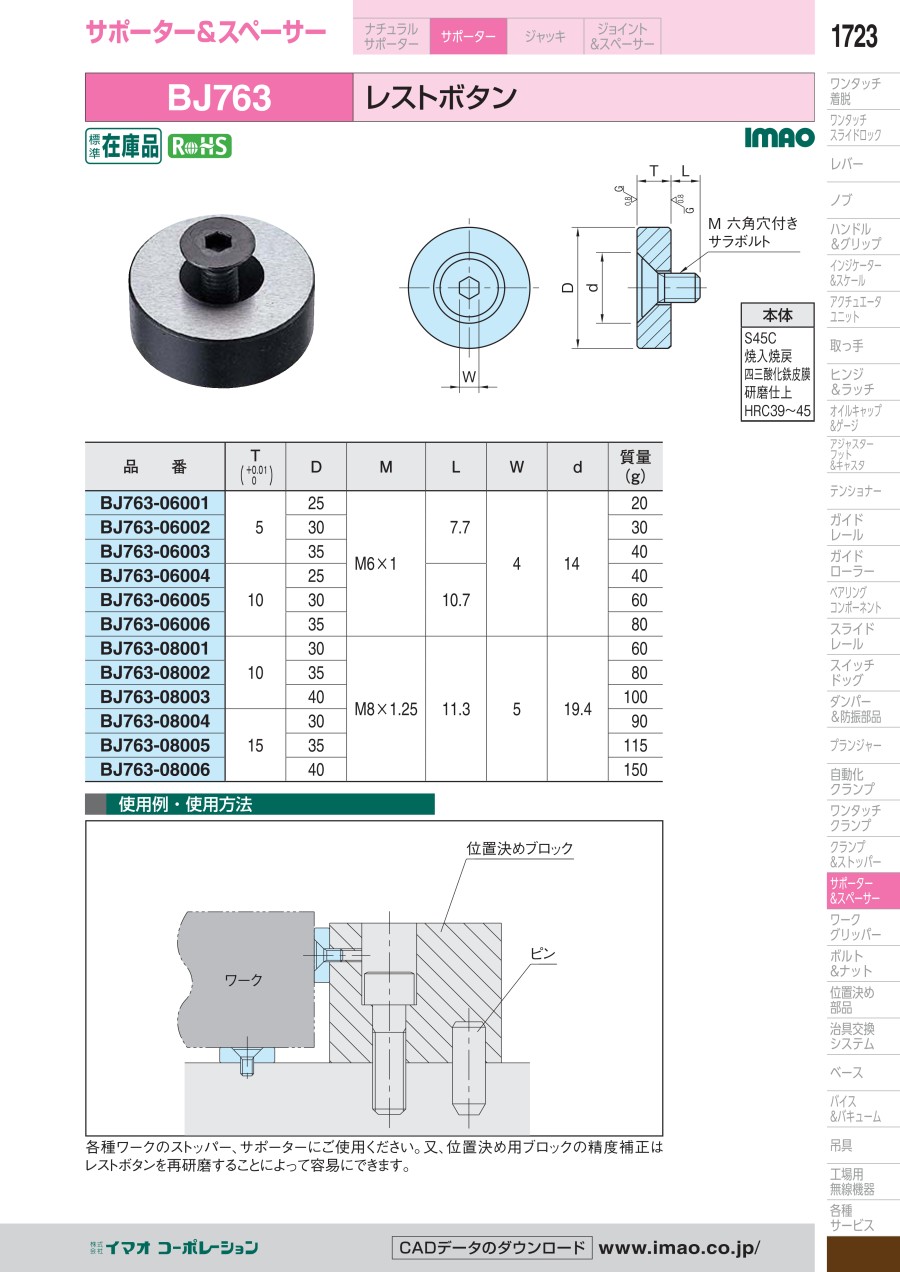

カタログ
商品担当おすすめ
サポーター レストボタン （BJ763）のレビュー
位置決めに
4
4.02023/07/30
位置決めに使用しました。
コンパクトですが機能は十分に満足しています。
0人が参考にしています。
機構部品の位置決め用
5
5.02019/11/29
位置決め用に、精度も十分でコンパクトな構造で使いやすかったです。
0人が参考にしています。
