スパイラル ラッチ ノブ （SL）
- 通常単価(税別)
- 2,856円～4,930円
- 税込単価
- 3,142円～5,423円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
カムで扉を引き込む為、振動に強い。【特長】・ラッチには下穴が加工してあります。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| タイプ | ノブ | シャンク | ラッチ |
|---|---|---|---|
| SL-R SL-L | フェノール樹脂 光沢仕上げ ブラック | SUM22L 亜鉛メッキ | 焼結合金 （P2022Z） |
| SL-R-SUS SL-L-SUS | SUS303 | ステンレススチール （P3504） |
付属品
- ラッチスプリング
- スプリングピン φ3×20mm
技術データ
- 使用温度：max.110℃ min.-20℃
規格表
使用例
取付け方法
注意・禁止事項
- 金属部がSUS製のものをご用意しております。
- シャンク長さL寸法の選定L≧S+b+15 を基準にしてご選定ください。
- S（扉の板厚）+b（かべの厚さ）が極端に少ない場合、及び別売品のSL16Gガイドとナットを使用する場合は、ラッチの干渉とラッチスプリングの入るスペースに注意してください。又、ラッチスプリングは入れるスペースに合わせて適切な長さで切断してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,912円 ( 3,203円 ) | 在庫品1日目当日出荷可能 |
4,744円 ( 5,218円 ) | 3日目 |
2,856円 ( 3,142円 ) | 3日目 |
4,838円 ( 5,322円 ) | 3日目 |
2,947円 ( 3,242円 ) | 3日目 |
4,930円 ( 5,423円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
4,930円 ( 5,423円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
4,930円 ( 5,423円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
4,930円 ( 5,423円 ) | 3日目 |

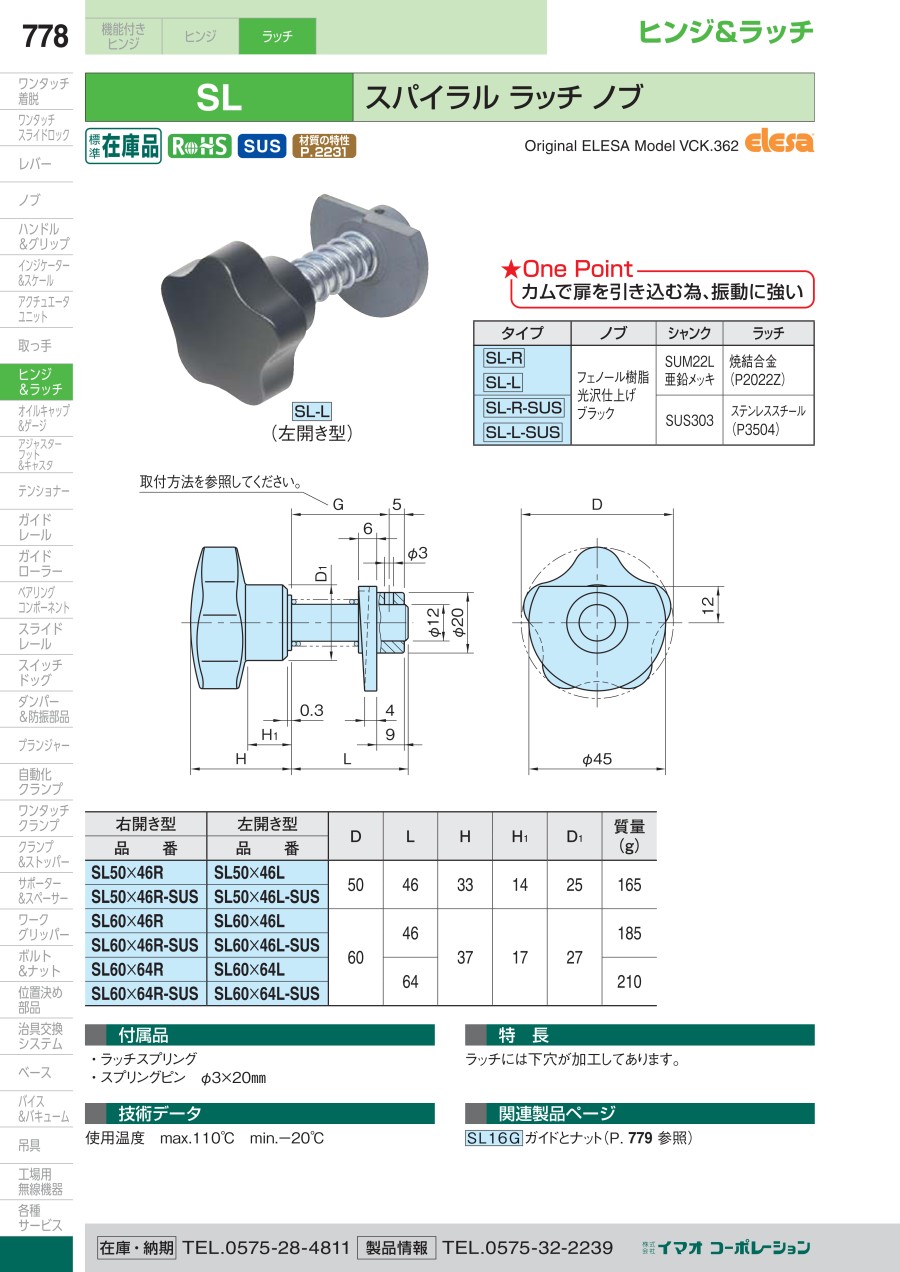

カタログ
スパイラル ラッチ ノブ （SL）のレビュー
この商品のレビューはありません
