未確定：候補が4型番あります。
仕様
寸法H(mm)
~mm- 22
- 28
タイプ
~mmCAD
- 2D
- 3D
3点 カム、スイング ハンドル用 3点カム （TPC,SWC）
- 通常単価(税別)
- 1,786円～2,133円
- 税込単価
- 1,965円～2,346円
通常出荷日：3日目
扉を3点でガッチリと締め付けるリンク式のロック金具です。ロッドとラッチ（スイングハンドル）とセットでご...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
TPC
SWC
製品仕様
| カム、アダプターボルト | カプラー |
|---|---|
| SUM22L 亜鉛メッキ | 亜鉛ダイカスト（ZDC1） |
規格表
| 3点カム | スイングハンドル用3点カム | H | 質量 （g） |
|---|---|---|---|
| 型番 | 型番 | ||
| TPC4522 | SWC4522 | 22 | 95 |
| TPC4528 | SWC4528 | 28 |
使用例
- 3点カムを使用するには、次の部品を組み合わせてください。
3点で確実に施錠できます。
注意・禁止事項
- SWC（スイングハンドル用3点カム）はSWH（スイングハンドル）とセットでご利用ください。

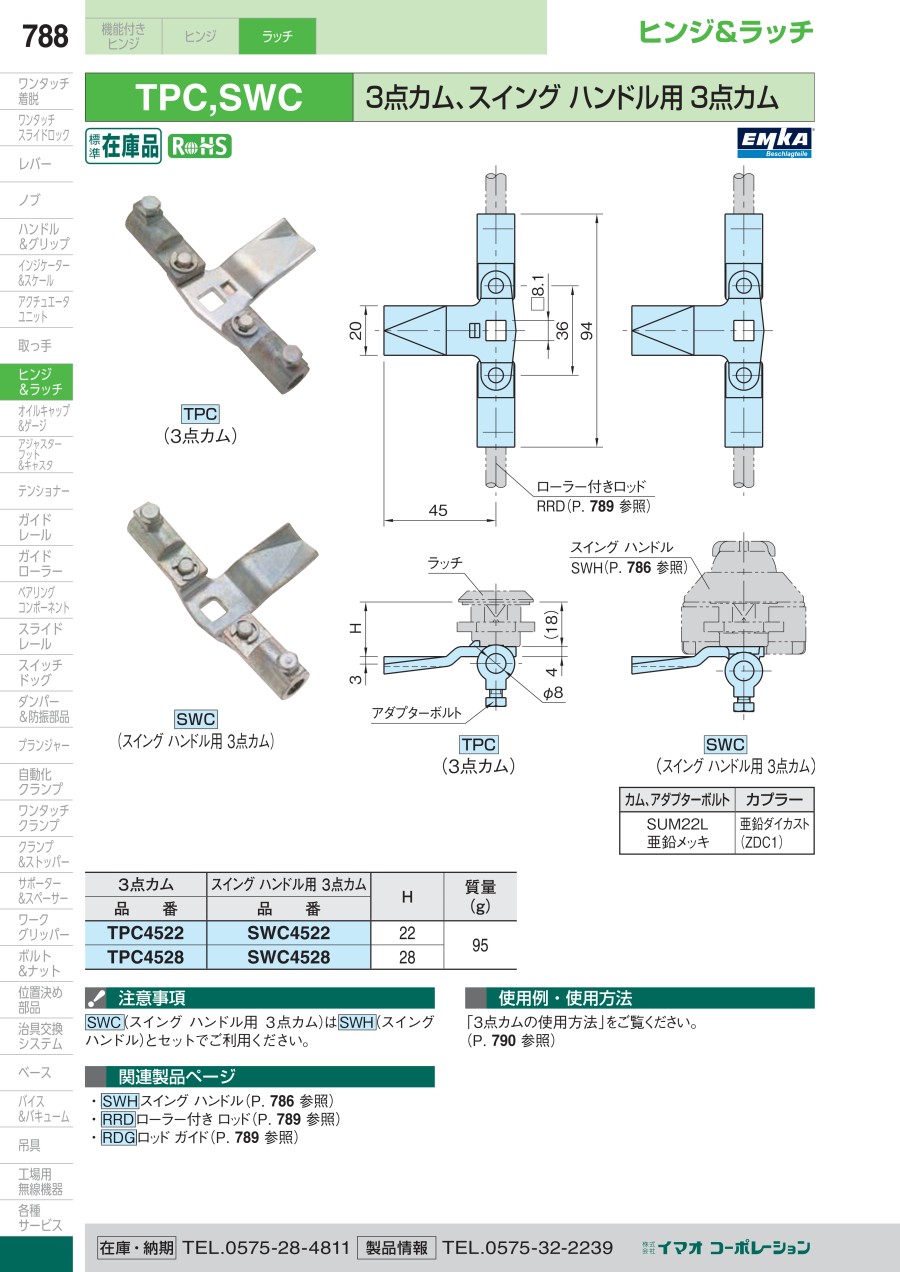

カタログ
3点 カム、スイング ハンドル用 3点カム （TPC,SWC）のレビュー
この商品のレビューはありません
